静電容量式タッチアプリケーション AE-CAP1
ページセクションへ移動：
Back to top
概要
Description
Renesas SynergyTM プラットフォームを用いて静電容量式タッチシステムを構築するアプリケーションの実現例です。S124およびS3A7 MCUグループで製品開発を行います。
ご注意事項：このアプリケーションボードは保守製品のため、販売/更新を終了いたしました。
Kit Contents

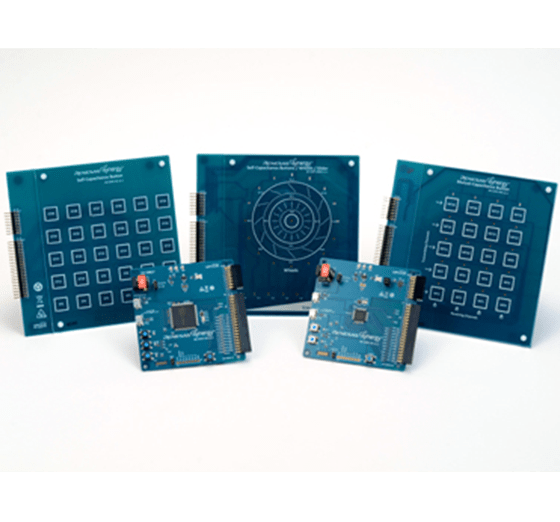

- AE-CAP1-BWSアプリケーションボード
- AE-CAP1-MCアプリケーションボード
- AE-CAP1-SCアプリケーションボード
- AE-CAP1-S1ターゲットボード
- AE-CAP1-S3ターゲットボード
- クイックスタートガイド
- USB Type A-USB Micro-B変換ケーブル x 2
- 5V電源
System Requirements
- Microsoft® Windows® 7または10、2.0GHz以上で動作するIntel® CoreTMファミリープロセッサまたは同等のプロセッサ搭載
- システムRAM：8GB以上
- ハードディスク空き容量：2GB以上
- USB2.0ポート
- インターネット接続環境
ユーザーズマニュアル
クイックスタートガイド
デザインデータ
- Renesas Synergy™ AE-CAP1 Application Example for Capacitive Touch v1.1 Design Data (ZIP | English, 日本語)
Target Devices
Technical support
Renesas SynergyTMに関する技術的なご質問・お問合せを承ります。
Gallery FAQs
ソリューション・ギャラリーのユーザ登録およびダウンロードに関する
よくある質問をご参照ください
特長
- 精密タッチセンシングボードを使用して、相互容量または自己容量式タッチ、ボタン、スライダー、およびホイール機能の試験と開発を実行
- CTSU（静電容量式タッチ検出ユニット）アプリケーションフレームワークでアプリを開発
- ワークベンチでグラフィカルにボタンをデザイン
- ソフトウェアプロジェクト、アプリケーションノートを利用してハードウェアのカスタマイズが可能
- ルネサスが回路図、BOMリスト、PCBレイアウトガイドを提供して、ユーザの回路設計を最適化
- 高度に統合、認定されたSynergy Software Package (SSP)を使用してコード開発を加速
- 統合開発環境（ルネサスe2 studio ISDEまたはIAR社 Embedded Workbench for Synergy ®）を使用して、コード表示、ステップ毎チェック、デバッグを実行
- オンボードJ-Link® OBを使用してデバッグとプログラミングを実行
