概要
Description

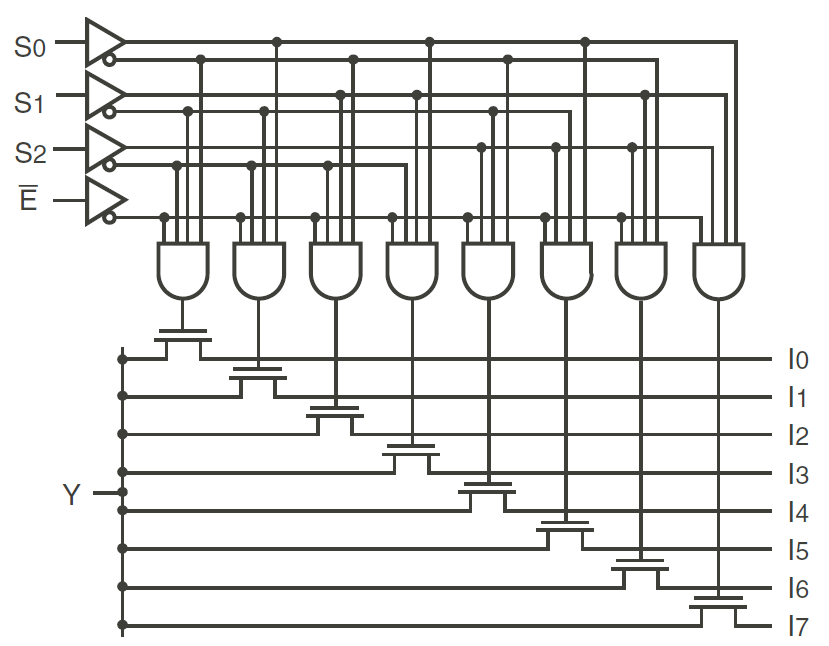

The QS3251 is a high-speed CMOS TTL-compatible 8:1 multiplexer/ demultiplexer. The QS3251 has 3-state outputs. The QS3251 is a function and pinout compatible version of the 74F251, 74FCT251 and the 74ALS/ AS/LS251 8:1 multiplexers. The low ON resistance of the QS3251 allows inputs to be connected to outputs without adding propagation delay and without generating additional ground bounce noise. Mux/Demux devices provide an order of magnitude faster speed than equivalent logic devices. The QS3251 is characterized for operation at -40C to +85C.
特長
- Enhanced N channel FET with no inherent diode to Vcc
- 5 ohm bidirectional switches connect inputs to outputs
- Zero propagation delay, zero ground bounce
- Undershoot clamp diodes on all switch and control inputs
- TTL-compatible control inputs
- Video, audio, graphics switching, muxing
- Hot-swapping, hot-docking
- Voltage translation (5V to 3.3V)
- Available in 16 pin QSOP and S1 packages
ドキュメント
| タイトル | 分類 | 日付 | |
|---|---|---|---|
PDF279 KB
|
データシート
|
||
PDF417 KB
|
アプリケーションノート
|
||
PDF142 KB
|
アプリケーションノート
|
||
PDF118 KB
|
アプリケーションノート
|
||
PDF83 KB
|
アプリケーションノート
|
||
PDF66 KB
|
アプリケーションノート
|
||
PDF40 KB
|
アプリケーションノート
|
||
PDF61 KB
|
アプリケーションノート
|
||
PDF99 KB
|
アプリケーションノート
|
||
PDF1.29 MB
|
EOL通知
|
||
PDF313 KB
|
製品変更通知
|
||
PDF611 KB
|
製品変更通知
|
||
PDF611 KB
|
製品変更通知
|
||
PDF24 KB
|
製品変更通知
|
||
PDF18 KB
|
製品変更通知
|
||
PDF16 KB
|
製品変更通知
|
||
PDF47 KB
|
製品変更通知
|
||
PDF35 KB
|
製品変更通知
|
||
PDF196 KB
|
製品変更通知
|
||
PDF109 KB
|
製品変更通知
|
||
PDF116 KB
|
製品変更通知
|
||
PDF49 KB
|
製品変更通知
|
||
PDF40 KB
|
製品変更通知
|
||
PDF274 KB
|
製品変更通知
|
||
PDF24 KB
|
製品変更通知
|
設計・開発
ソフトウェア／ツール
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
製品選択
Processing table
| QSOP | 16 | C | Yes | Tube | サンプルを入手, | |
| QSOP | 16 | C | Yes | Reel | ||
| SOIC | 16 | C | Yes | Reel |
