インターフェースと有線コネクティビティ

Renesasが提供するSATA/SAS用リピータの製品ファミリは、最高レベルのアナログ性能と少ない消費電力を実現しています。また、要求の厳しいコンピュータ、ストレージ、通信といった分野で、1.5Gbps～6Gbpsの伝送速度を必要とするアプリケーション向けに最適化されたシステムレベルの信号リピータ機能の大半を提供しています。

RenesasのSAS/SATA用リピータが提供するメリット

  • 長い配線を必要とするSAS/SATAアプリケーションにおいて、ケーブル長を最大で10m以上、トレース長を65インチ以上にまで延長できます
  • 長いケーブル／トレースを使用できることから、システム設計の複雑さが緩和され、開発時間を短縮できます
  • ビット誤り率（BER）を低減できます

業界を牽引するSATA/SAS用リピータ

Renesasは、1.5Gbps～6Gbpsの伝送速度に対応するSATA/SAS用リピータを提供しています。その特徴は、ケーブルやプリント基板のトレースにおける減衰／ISI（Inter-symbol Interference）ジッターを補償することによって伝送距離の延長を図るEyeBoostTM技術を適用していることです。各製品は4系統または8系統のチャンネルを備えています。各チャンネルには、入力イコライザ、アンプに加えてグリッチフィルタ付きの信号検出機能が設けられています。また、出力振幅、スルーレートに加え、遅延制御機能を備えるディエンファシスのプログラムが可能です。ユーザーがこれらすべての機能のプログラムを行えることから、個々のアプリケーションに対して最適化を図ることができます。

チャンネルごとの設定だけでなく、終端抵抗の値や転送モードといったデバイス全体の設定もプログラム可能です。

加えてSATA/SAS用リピータによるすべてのデータ転送モードは、消費電力を最小限に抑えるように設計されています。さらに、シャットダウンモードなどの多様な省電力モードによって、未使用のブロックでは電力を消費しないようにすることも可能です。フルシャットダウンモードにおける消費電力は、チャンネル当たりわずか10mWです（4チャンネルの製品では40mW、8チャンネルの製品では80mW）。

RenesasのSATA/SAS用リピータは、ブレードサーバー、ラックサーバー、SAS/SATA用の計測装置、ストレージシステム、ケーブルで配線されたSAS/SATA用デバイスなど、さまざまな種類のケーブルとプリント基板のトレースを使用する多くのアプリケーションに対して理想的な製品となっています。

主な機能

  • 4/8チャンネルの信号リピータ
  • 高度なシグナル・コンディショニング機能
  • 高度な診断機能
  • 高度な省電力機能
  • 内蔵するマルチプレクサ／デマルチプレクサ機能により、フェールオーバーをサポート
  • プログラミング用のI2Cインタフェース
  • 民生用／産業用の温度範囲に対応

SATA/SAS用リピータについて

高速信号の品質は、トランスミッタ、レシーバ、チャンネルの特性が原因で、最終的にレシーバに到達するまでに、許容できないレベルにまで低下する場合があります。SATA/SAS用リピータは、ケーブルやプリント基板のトレースにおける減衰とISI（Inter-symbol Interference）ジッターを補償し、ターゲットとなるレシーバにおけるジッターを最小化し、アイの開きを最大化します。これは、送信信号を増幅するか、受信信号をイコライズするかによって行われます。チャンネル長が長かったり、ビアやコネクタによって不連続性が生じていたりするためにいずれか一方だけでは十分な効果が得られない場合には両方が適用されます。

セレクションテーブル

    Processing table
    Channels (#)
    Protocol
    Data Rate Max (Gbps)
    Pkg. Code
    Pkg. Type
    長さ (mm)
    幅 (mm)
    Temp. Grade
    型名
    89HP0604S
    SAS/SATA Signal Repeater    		 4 SAS/SATA 6 ABG100, NRG36 CABGA, VFQFPN 9, 4 9, 7.5 C, I
    89HP0604SB
    SAS/SATA Signal Repeater    		 4 SAS/SATA 6 NRG36 VFQFPN 4 7.5 C, I
    89HP0608S
    SAS/SATA Signal Repeater    		 8 SAS/SATA 6 ABG100 CABGA 9 9 C, I
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product

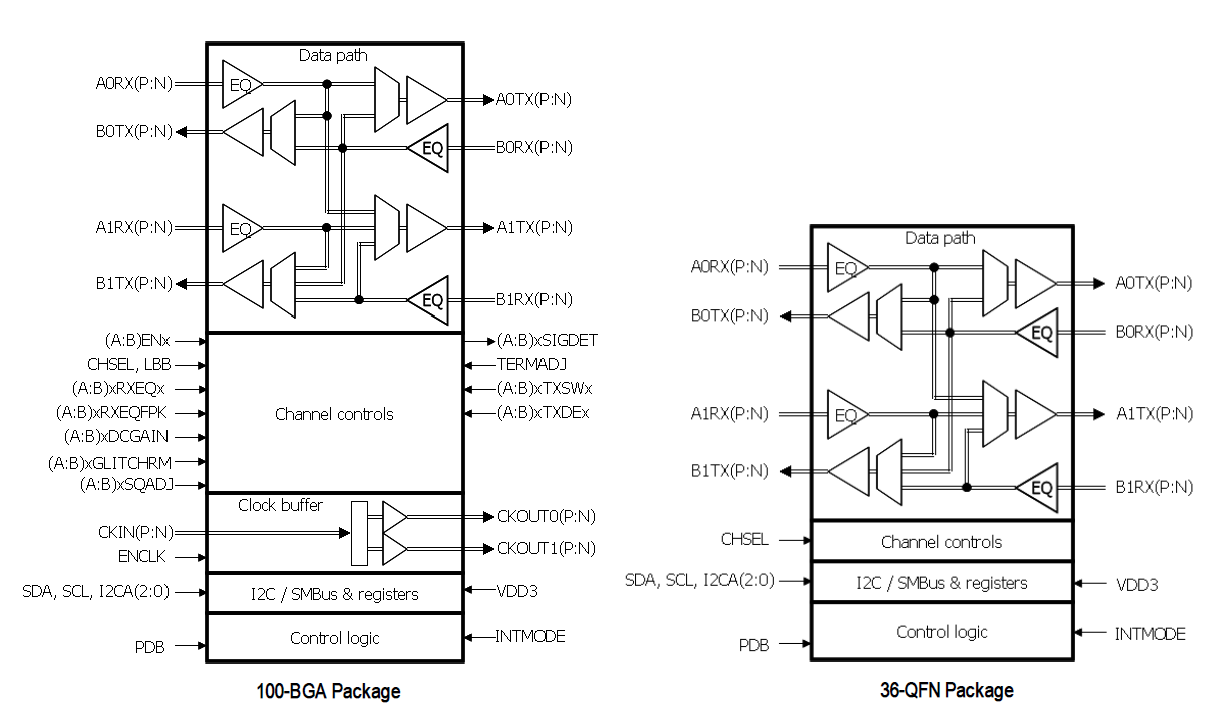

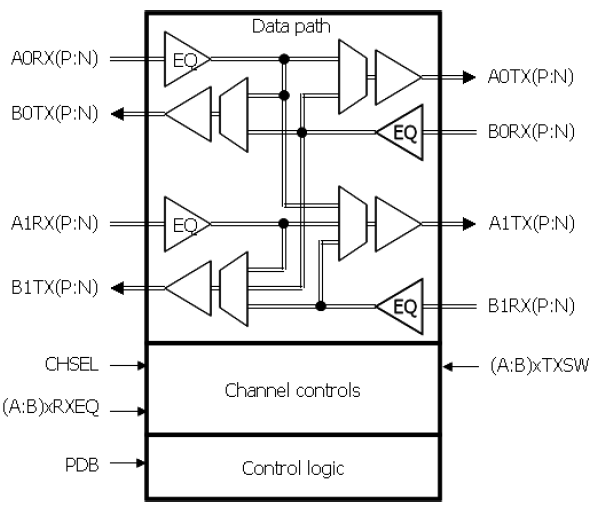

    • Chip icon next to the right of the document icon in row: View the block diagram for this product
