概要

最新プロトコルのCC-Link IE TSNに対応した製品はこちらです。

R-IN32M4-CL2は、本シリーズの特長であるRenesas R-INエンジン (以下、R-INエンジン)に加えて、ギガビットPHYを内蔵することで、産業ネットワークのプロトコルで最高性能であるCC-Link IE Fieldに最適なソリューションを産業機器分野に提供致します。大量のセンサやアクチュエータが接続されると言われる第四次産業革命の時代に於いて、CC-Link IE Fieldのネットワークパフォーマンスは有効ですが、更に、当社が提案するR-INエンジンを組み合わせることで、末端のネットワーク機器をインテリジェント化させることができ、更なる産業ネットワークの向上が期待できます。

R-IN32M4-CL2はギガビット対応イーサネットPHYを搭載しているため、従来、難しいとされてきましたギガビットPHY周辺アナログ回路の設計が容易となります。また、CPUコアに浮動小数点演算ユニット（FPU）、8chの10bit対応ADC、16chの16bitタイマーを内蔵しているため、従来のR-IN32Mシリーズが得意としてきたリモートIOアプリケーションの枠を超え、モータ制御やセンサ制御、更には他の産業用ネットワークを繋 ぐゲートウエイなどのアプリケーションにご使用頂けます。

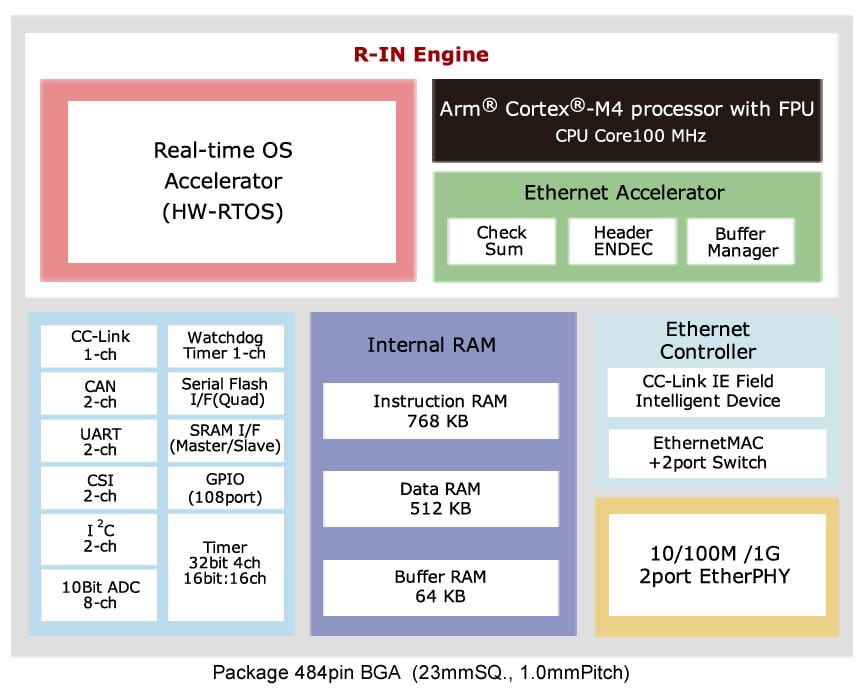

R-IN32M4-CL2 Product Block Diagram
R-IN32M4-CL2 Product Block Diagram
  • 末端のネットワーク機器をインテリジェント化させる
  • 更なる産業ネットワークの向上が期待できる
  • R-IN32M4-CL2はギガビット対応イーサネットPHY搭載
  • 従来、難しいとされてきましたギガビットPHY周辺アナログ回路の設計が容易となる
  • CPUコアに浮動小数点演算ユニット（FPU）、8chの10bit対応ADC、16chの16bitタイマー内蔵
ACドライブ
リモートI/O

アプリケーション

  • フィールド・ネットワーク, モーション・ネットワークの各種スレーブ機器の通信ユニット
  • PLC, Remote IO, CNC, AC Drive (Inverter), Robot, Servo drive, Servo Motor

ドキュメント

タイトル 分類 日付
Industrial Ethernet Communication LSI (R-IN32M4-CL2) ユーザーズ・マニュアル Rev.2.00
PDF3.00 MBEnglish
マニュアル－ハードウェア
Renesas R-IN32M4-CL2 IAR 社製 R-IN32M4-CL2 評価キット用 ドライバミドルウェア リリースノート Rev.2.71
PDF625 KBEnglish
関連ファイル：
アプリケーションノート
Renesas R-IN32M4-CL2 Tessera 社製R-IN32M4-CL2 ボード用 ドライバミドルウェア リリースノート Rev.2.71
PDF625 KBEnglish
関連ファイル：
アプリケーションノート
Renesas R-IN32M3, R-IN32M4 シリーズ, RZ/T1 グループ TFTP ミドルウエア編 Rev.1.00
PDF875 KBEnglish
関連ファイル：
アプリケーションノート
産業用ネットワーク　カタログ
PDF7.24 MBEnglish
カタログ
Renesas R-INコンソーシアム パートナーのご紹介
PDF5.68 MB
カタログ
割込み応答性能をさらに高めるHW-RTOSの機能
PDF721 KBEnglish
カタログ
従来RTOSのリアルタイム性能面における課題とHW-RTOSによる性能向上
PDF1.49 MBEnglish
カタログ
Renesas R-IN32 シリーズ ユーザーズ・マニュアル CC-Link リモートデバイス局編 Rev.1.03
PDF2.10 MBEnglish
マニュアル－開発ツール
Renesas R-IN32M4-CL2 ユーザーズ・マニュアル CC-Link IE Field 編 Rev.1.02
PDF3.33 MBEnglish
マニュアル－開発ツール
Renesas R-IN32M4-CL2 開発ツール スタートアップ・マニュアル Rev.2.02
PDF2.19 MBEnglish
マニュアル－開発ツール
Renesas R-IN32M4-CL2 プログラミング・マニュアル （ドライバ編） Rev.3.01
PDF1.30 MBEnglish
Manual - Hardware
Industrial Ethernet Communication LSI (R-IN32M4-CL2) ユーザーズマニュアル ボード設計編 Rev.2.00
PDF1.45 MBEnglish
マニュアル－開発ツール
Renesas R-IN32 Series User's Manual μNet3/BSD edition Rev.1.00
PDF876 KB
マニュアル－開発ツール
Renesas R-IN32M4-CL2 User's Manual Gigabit Ethernet PHY Edition Rev.1.00
PDF902 KB
マニュアル－開発ツール
Renesas R-IN32M4-CL2 プログラミング・マニュアル　OS編 Rev.1.01
PDF1.31 MBEnglish
マニュアル－開発ツール
Industrial Ethernet Communication LSI (R-IN32M4-CL2) ユーザーズ・マニュアル 周辺機能編 Rev.3.00
PDF25.07 MBEnglish
マニュアル－ハードウェア
Renesas R-IN32 Series User's Manual μNet3/SNMP edition Rev.1.00
PDF1.10 MB
マニュアル－ハードウェア
Renesas R-IN32M4シリーズ 各種ドキュメント改訂
PDF1.00 MBEnglish
テクニカルアップデート
イーサネットMACの送信不具合及び注意事項 (TN-RIN-A026A/J)
PDF195 KBEnglish
テクニカルアップデート
Renesas R-IN32M4-CL2 ユーザーズ・マニュアル(Rev.1.01→Rev.1.02) 主な改訂内容：誤記訂正、新規機能追加など
PDF398 KBEnglish
テクニカルアップデート
Renesas R-IN32M4-CL2 ユーザーズ・マニュアル 周辺機能編 (Rev.1.00→Rev.2.00) 主な改訂内容：誤記訂正、新規機能追加など
PDF5.76 MBEnglish
テクニカルアップデート
Renesas R-IN32 シリーズ ユーザーズ・マニュアル CC-Link リモートデバイス局編 (Rev.1.00→Rev.1.01) 主な改訂内容：誤記訂正、新規機能追加など
PDF549 KBEnglish
テクニカルアップデート
TCPIPアクセラレータ使用時のイーサネットMACの受信不具合 (TN-RIN-A016A/J)
PDF512 KBEnglish
テクニカルアップデート
ハードウェア・リアルタイム OS 使用時の不具合 (TN-RIN-A013A/J)
PDF342 KBEnglish
テクニカルアップデート
Renesas R-IN32M4-CL2 ユーザーズ・マニュアル CC-Link IE Field編 改版(Rev.1.00→Rev.1.01)
PDF749 KB
テクニカルアップデート
防湿袋変更、及び防湿袋変更に伴う内装箱箱変更
PDF3.15 MBEnglish
テクニカルアップデート

設計・開発

サンプルコード

タイトル Type Date
Renesas R-IN32M4-CL2 Driver/Middleware Set for R-IN32M4-CL2 IAR KickStart Kit Release Note Rev.2.71 - Sample Code
ZIP3.78 MB
関連ファイル：
Compiler: ICCARM
IDE: IAR EWARM
サンプルコード
Renesas R-IN32M4-CL2 Driver/Middleware Set for R-IN32M4-CL2 TESSERA Board Release Note Rev.2.71 - Sample Code
ZIP3.78 MB
関連ファイル：
Compiler: ICCARM
IDE: IAR EWARM
サンプルコード
Renesas R-IN32M3, R-IN32M4 シリーズ, RZ/T1 グループ TFTP ミドルウエア編 Rev.1.00 - サンプルコード
ZIP1.61 MBEnglish
関連ファイル：
Compiler: ICCARM
IDE: IAR EWARM
サンプルコード
Driver/Middleware Set for Renesas R-IN32M4-CL2 IAR KickStart Kit
ZIP655 KB
サンプルコード
Driver/Middleware Set for Renesas R-IN32M4-CL2 TESSERA Board
ZIP652 KB
サンプルコード

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる

製品選択

    Processing table
    型名
    PLP
    Bit Size
    Family Name
    Program Memory (KB)
    RAM (KB)
    Lead Count (#)
    CPU
    Operating Freq (Max) (MHz)
    On-chip Oscillator
    Floating Point Unit
    PLL
    DMA Remarks
    External Interrupt Pins (#)
    I/O Ports
    Timer
    ADC
    CAN (ch)
    Ethernet Remarks
    Clocked Serial Interface (ch) (#)
    UART (ch) (#)
    I2C (ch) (#)
    Operating Voltage Range (V)
    Temp. Range
    Remarks
    ご購入 / サンプル
    R9J03G019GBG#BC2
    play_circleActive
    memory
    view_in_ar
    		対象外 32 R-IN32M4 768 512 484 Cortex-M4 with FPU 100 いいえ はい Yes DMAC x 4 ch 29 106 16-bit Timer x 16-ch, Watchdog Timer x 1-ch 10-bit x 8-ch 2 2ch 2 2 2 0.9 - 1.1 -40 to 85°C Industrial communication, include CC-Link IE Field slave IP and 2port PHY, Power Supply = VDD = 0.9 to 1.1 V, VDDIO = 3.0 to 3.6
