概要

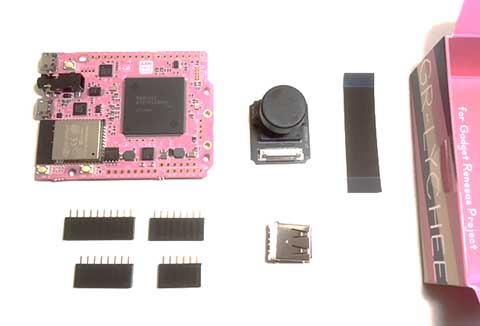

GR-LYCHEEにはカメラや拡張コネクタなどが付属しています。このページではカメラの取り付け方や、オプションのLCDを取り付ける方法をご紹介します。

sp-device-shipment

カメラ

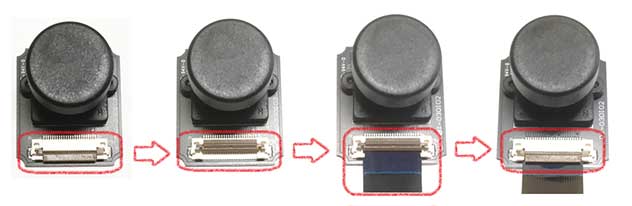

カメラ本体にフレキシブルケーブルを取り付けます。ケーブルの向きに注意してください。

sp-camera-connect

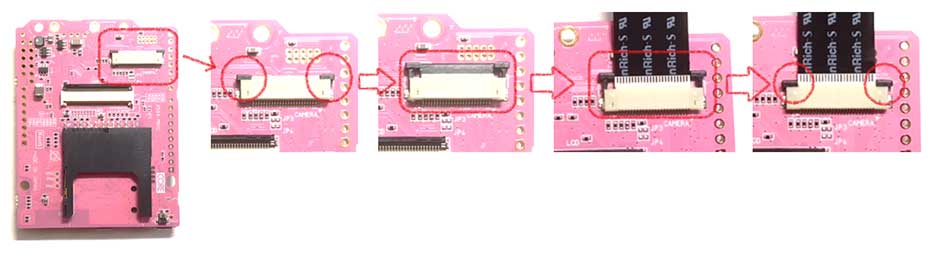

次にGR-LYCHEEにフレキシブルケーブルを取り付けます。こちらもケーブルの向きに注意してください。

sp-camera-connection

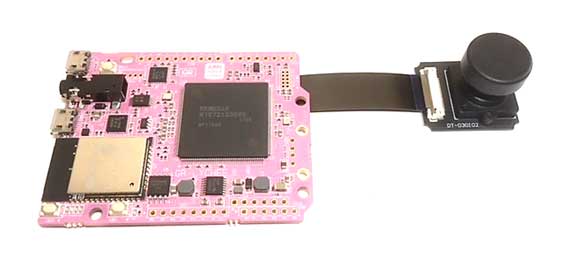

以下は取り付け後の写真です。

sp-camera-connected

Arduinoシールド用コネクタ、USBコネクタ

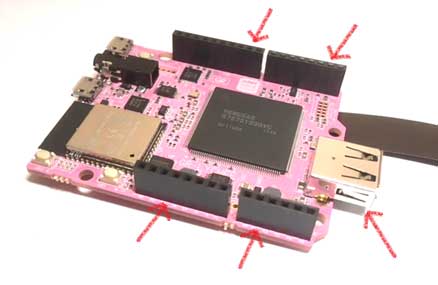

Arduino用シールドを接続する場合や、USBコネクタを取り付ける場合は、それぞれ半田付けを行ってください。

sp-shield-connecter

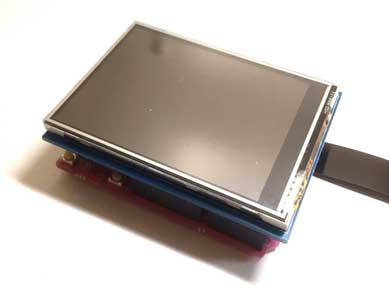

以下はAdafruitのLCDシールドを接続した写真です。

sp-adafruit-connecter

LCD

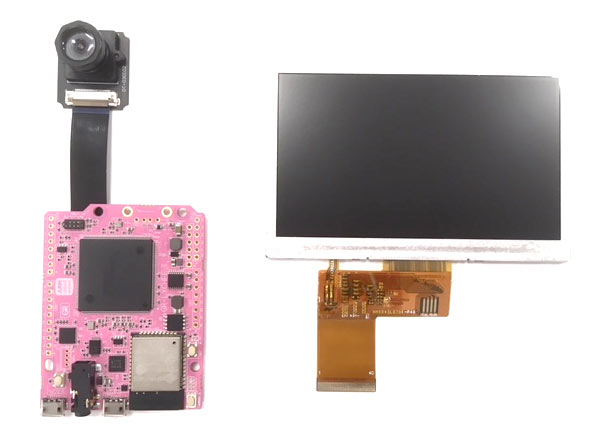

GR-LYCHEEには40ピンフレキシブルケーブルのLCDを取り付けることができます。写真は4.3インチTFTのATM0430D25(秋月電子リンク)です。

gr-lychee-atm0430d25-4.3tft

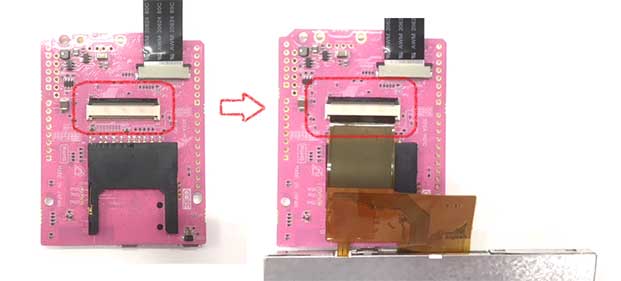

コネクタのカバーを開けて、フレキシブルケーブルを取り付けます。ケーブルの向きに注意してください。

sp-lcd-connect-cable

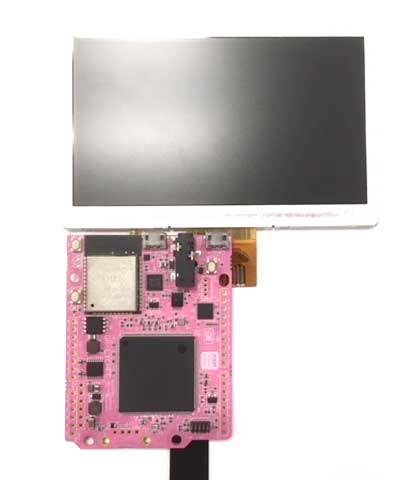

以下は取り付け後の写真です。

sp-lcd-connected-board
