5P49V6913

概要

The 5P49V6913 is a programmable clock generator intended for high performance consumer, networking, industrial, computing, and data-communications applications. Configurations may be stored in on-chip One-Time Programmable (OTP) memory or changed using I2C interface. This is IDTs sixth generation of programmable clock technology (VersaClock® 6). The frequencies are generated from a single reference clock. The reference clock can come from one of the two redundant clock inputs. A glitchless manual switchover function allows one of the redundant clocks to be selected during normal operation.

Two select pins allow up to 4 different configurations to be programmed and accessible using processor GPIOs or bootstrapping. The different selections may be used for different operating modes (full function, partial function, partial power-down), regional standards (US, Japan, Europe) or system production margin testing. The device may be configured to use one of two I2C addresses to allow multiple devices to be used in a system.

2 universal outputs LVPECL, LVDS, HCSL - or 4 LVCMOS outputs
1 additional LVCMOS reference output
In-system programmable with 2 independent output frequencies
Up to 350 MHz input/output frequencies
Also supports crystal input
Stores 4 different configurations in OTP non-volatile memory
< 100 mW core power (at 3.3V)
< 0.5 ps RMS phase jitter (typ)
Meets PCIe® Gen1/2/3, USB 3.0, 1/10 GbE clock requirements
1.8 / 2.5 / 3.3V core and output voltages

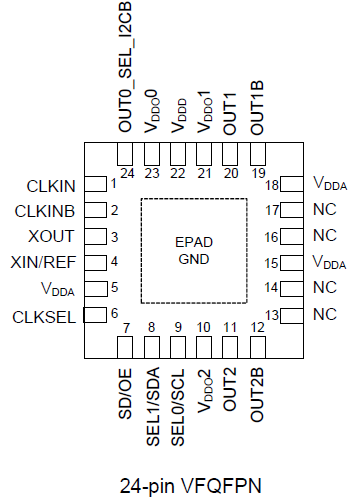

4x4 mm 24-ld VFQFPN
-40° to +85°C operating temperature range
Supported by IDT Timing Commander™ software tool

ドキュメント

タイトル	分類	日付
5P49V6913 Datasheet PDF478 KB	データシート	2018年9月12日
IDT Products for Wired Broadband Applications PDF686 KB	Application Brief	2017年9月1日
Timing Commander Installation Guide PDF348 KB	アプリケーションノート	2023年3月10日
PCB Layout Considerations for Designing VersaClock Clock Generator Family PDF1.17 MB	アプリケーションノート	2022年10月6日
AN-1014 Microstrip vs Stripline: Crosstalk and RMS Phase Jitter PDF486 KB	アプリケーションノート	2018年11月1日
AN-975 Cascading PLLs PDF255 KB	アプリケーションノート	2017年8月2日
AN-970 Glitchless Frequency Adjustment using Fractional Output Divider PDF717 KB	アプリケーションノート	2017年5月11日
AN-918 Programmable Clocks vs Crystal Oscillators PDF307 KB	アプリケーションノート	2016年3月10日
AN-912 VersaClock 5 and VersaClock 6 In-System Programming PDF144 KB	アプリケーションノート	2015年12月3日
AN-905 Using VersaClock® 6 as Reference Clock for Xilinx® Series 7 FPGAs PDF188 KB	アプリケーションノート	2015年10月10日
AN-844 Termination - AC Coupling Clock Receivers PDF170 KB	アプリケーションノート	2014年5月13日
AN-845 Termination - LVCMOS PDF146 KB	アプリケーションノート	2014年5月13日
AN-846 Termination - LVDS PDF133 KB	アプリケーションノート	2014年5月13日
AN-842 Thermal Considerations in Package Design and Selection PDF495 KB	アプリケーションノート	2014年5月12日
AN-815 Understanding Jitter Units PDF565 KB	アプリケーションノート	2014年4月24日
AN-806 Power Supply Noise Rejection PDF438 KB	アプリケーションノート	2014年1月15日
AN-808 PCI Express/HCSL Termination PDF137 KB	アプリケーションノート	2014年1月15日
VersaClock 6 Family Register Descriptions and Programming Guide PDF821 KB	マニュアル－開発ツール	2019年5月29日
VersaClock 6 Timing Commander User Guide PDF1.93 MB	マニュアル－ソフトウェア	2015年10月6日
VersaClock Family Overview PDF392 KB	概要	2022年12月8日
VersaClock® 6 Programmable Clock Family Product Brief PDF891 KB	製品概要	2015年9月21日
PCN# : 220015 (R1) Add Alternate Assembly Location on VFQFPN Packages PDF734 KB	製品変更通知	2022年11月16日
PCN# : 210023 Add Alternate Assembly Locations on Select VFQFN Packages PDF726 KB	製品変更通知	2021年8月20日
PCN# : A2005-01(R1) Add UTL, Thailand and JCET, China as Alternate Assembly Locations PDF725 KB	製品変更通知	2020年6月9日
PCN# : TB1912-02(R1) Convert Shipping Media from Tube or Tray to Cut Reel PDF5.71 MB	製品変更通知	2020年6月9日
PCN# : TB1912-02 Convert Shipping Media from Tube or Tray to Cut Reel PDF5.61 MB	製品変更通知	2020年1月8日
PCN# : A1904-01 Add Greatek, Taiwan as an Alternate Assembly Facility PDF983 KB	製品変更通知	2019年6月25日
PCN# : W1602-01 300mm wafer size from 200mm wafer size at Global Foundries PDF344 KB	製品変更通知	2016年2月20日

設計・開発

ソフトウェアダウンロード

	タイトル	分類	日付
	Timing Commander Installer (v1.17) ZIP18.02 MB	ソフトウェア／ツール－その他	2021年7月30日
	VersaClock 6 Timing Commander Personality File v1.2.0 ZIP5.41 MB	ソフトウェア／ツール－その他	2019年5月21日

ボード＆キット

EVKVC6-6901

Evaluation

ご購入

Evaluation Board for 5P49V6901 VersaClock® 6

This is the evaluation board for the Renesas 5P49V6901 VersaClock 6 programmable clock generator. With RMS phase jitter less than 0.5 picoseconds over the full 12 kHz...

主要ドキュメント:

EVKVC6-69xxPROG

Development

ご購入

Programmer Board for VersaClock® 6 - 5P49V69xx

The VersaClock 6 - 5P49V69xx programmer board is made to ease the programming of blank 5P49V69xx parts. With the on-board USB interface, Renesas Timing Commander^TM GUI...

主要ドキュメント:

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる

モデル

	Title	Type	Date
	5P49V6913 IBIS Model ZIP399 KB	モデル－IBIS	2015年8月31日

製品選択

本デバイスは、ルネサス事業所でのプログラム書き込みが可能です。カスタムプログラムユーティリティをお試しください。

Processing table

型名 (2) アクティブ (0) Obsolete / NRND / LTB	Pkg. Type VFQFPN Logical Operator	Lead Count (#)	Temp. Grade I Logical Operator	Pb (Lead) Free Yes Logical Operator	Carrier Type Reel Tray Logical Operator	ご購入 / サンプルサンプルを入手購入/見積 Logical Operator
5P49V6913A000NLGI8 play_circleActive memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	VFQFPN	24	I	Yes	Reel	購入/見積
5P49V6913A000NLGI play_circleActive memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	VFQFPN	24	I	Yes	Tray	サンプルを入手, 購入/見積
