クロック&タイミング

概要

1338は、超低消費電力のシリアル・リアルタイム・クロック（RTC）で、バッテリ・バックアップ機能付き56バイト不揮発性スタティックRAMを内蔵し、完全二進化十進数（BCD）クロック／カレンダーを提供します。　このクロック／カレンダーは、秒、分、時、曜日、日付、月、年の情報を提供します。 クロックには24時間表示と12時間表示があり、12時間表示ではAM/PM表示も可能です。　月末の日付は、うるう年の補正を含め、31日未満の月も自動的に調整されます。

また、高速I2Cモードで動作可能なI2Cインタフェースによって、クロック／カレンダーレジスタにアクセスします。

パワーセンス回路の内蔵により、停電を検知して自動的にバックアップ電源に切り替わり、時刻や日付を維持します。

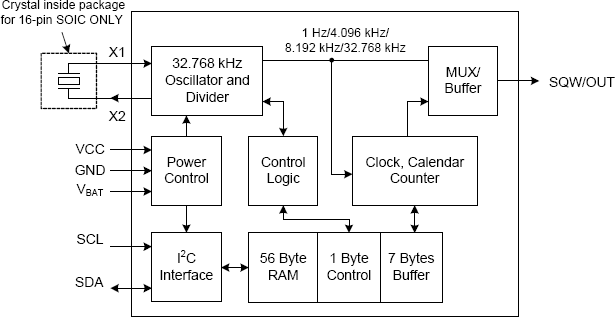

1338 - Block Diagram

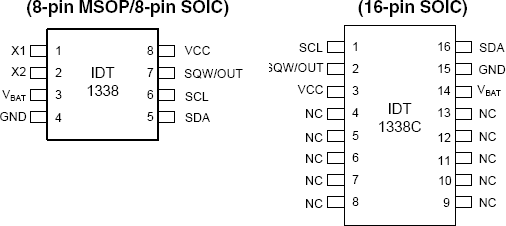

1338 - Pinout
1338 - Block Diagram
1338 - Pinout
  • 秒、分、時、曜日、日付、月、年（うるう年補正機能付き）をカウントし、2100年まで有効なリアルタイムクロック(RTC)
  • 56バイト バッテリ・バックアップ機能付き不揮発性RAM（データ保存用）
  • 高速モードI2Cシリアルインタフェース
  • 自動停電検出・スイッチ回路
  • プログラマブル矩形波出力
  • 8ピンMSOP、8ピンSOIC、16ピンSOIC（水晶振動子内蔵表面実装パッケージ）各パッケージにて提供
  • 産業用温度範囲（-40℃～＋85°C）
RZ MCU向けのSMARC SoMモジュール
RZ/G2Eを搭載したシステムオンモジュール（SoM）ソリューション
RZ/G2MマルチディスプレイHMIシステムオンモジュール
高性能HMI（ヒューマンマシンインタフェース）システム

ドキュメント

タイトル 分類 日付
1338 Datasheet
PDF433 KB
データシート
AN-805 Recommended Ferrite Beads
PDF91 KB
アプリケーションノート
AN-827 Application Relevance of Clock Jitter
PDF1.99 MB
アプリケーションノート
AN-828 Termination - LVPECL
PDF322 KB
アプリケーションノート
AN-844 Termination - AC Coupling Clock Receivers
PDF170 KB
アプリケーションノート
AN-845 Termination - LVCMOS
PDF146 KB
アプリケーションノート
AN-842 Thermal Considerations in Package Design and Selection
PDF495 KB
アプリケーションノート
AN-840 Jitter Specifications for Timing Signals
PDF442 KB
アプリケーションノート
AN-838 Peak-to-Peak Jitter Calculations
PDF115 KB
アプリケーションノート
AN-839 RMS Phase Jitter
PDF233 KB
アプリケーションノート
AN-815 Understanding Jitter Units
PDF565 KB
アプリケーションノート
1338B-31 Datasheet
PDF541 KB
データシート
Errata# : UEN-13-01
PDF421 KB
データシートエラッタ
PLC# : 220001-R1 End-of-Life (EOL) Process on Select Part Numbers
PDF938 KB
EOL通知
PLC# : 220001 End-of-Life (EOL) Process on Select Part Numbers
PDF909 KB
EOL通知
PDN#: CQ-19-04 Product Discontinuance Notice
PDF1010 KB
EOL通知
PDN# : CQ-14-08 Manufacturing Discontinunce PDN
PDF486 KB
EOL通知
PA# : 210014 Change in Quantity per Reel for Select Products from Package Family SOIC-8
PDF89 KB
Product Advisory
Real Time Clocks
PDF441 KB
製品概要
PCN# : A2003-01 Add Greatek Taiwan as an Alternate Assembly Location on Select Packages
PDF113 KB
製品変更通知
PCN# : A1602-01(R1) Add Greatek Taiwan as Alternate Assembly
PDF611 KB
製品変更通知
PCN# : A1602-01 Add Greatek Taiwan as Alternate Assembly
PDF611 KB
製品変更通知
PCN# : A1403-03 Gold wire to Copper wire
PDF42 KB
製品変更通知
PCN# : W1101-02R4 Fab 4 to TSMC
PDF70 KB
製品変更通知
PCN# : W1101-02R3 Fab 4 to TSMC
PDF71 KB
製品変更通知
PCN# : W1101-02R2 Fab 4 to TSMC
PDF67 KB
製品変更通知
PCN# : A1208-01R1 Gold to Copper Wire
PDF254 KB
製品変更通知
PCN# : A1208-06 Changed of Assembly Location and Crystal
PDF1.06 MB
製品変更通知
PCN# : A1204-01R1 Revised Notification to Remove Selective Devices from TSSOP-16
PDF332 KB
製品変更通知

設計・開発

ソフトウェアダウンロード

タイトル 分類 日付
PLC# : 220001-R1 End-of-Life (EOL) Process on Select Part Numbers
PDF938 KB
EOL通知
PLC# : 220001 End-of-Life (EOL) Process on Select Part Numbers
PDF909 KB
EOL通知
PDN#: CQ-19-04 Product Discontinuance Notice
PDF1010 KB
EOL通知
PDN# : CQ-14-08 Manufacturing Discontinunce PDN
PDF486 KB
EOL通知

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる

製品選択

    Processing table
    型名
    Core Voltage (V)
    Pkg. Type
    Lead Count (#)
    Temp. Grade
    Pb (Lead) Free
    Carrier Type
    ご購入 / サンプル
    1338-31DCGI
    play_circleActive
    memory
    view_in_ar
    サンプル入手可能
    		 2.5, 3.3, 5, 5.5 SOIC 8 I Yes Tube サンプルを入手,
    1338-31DCGI8
    play_circleActive
    memory
    view_in_ar
    		2.5, 3.3, 5, 5.5 SOIC 8 I Yes Reel
    1338-31DVGI
    play_circleActive
    memory
    view_in_ar
    サンプル入手可能
    		 2.5, 3.3, 5, 5.5 TSSOP 8 I Yes Tube サンプルを入手,
    1338-31DVGI8
    play_circleActive
    memory
    view_in_ar
    		2.5, 3.3, 5, 5.5 TSSOP 8 I Yes Reel
