Evaluation Kit for 9FGV1002 Programmable PhiClock™ Generator
This is the evaluation board for the 9FGV1002 programmable PhiClockTM generator. It provides a convenient way of configuring and programming the blank parts for the...
概要
説明

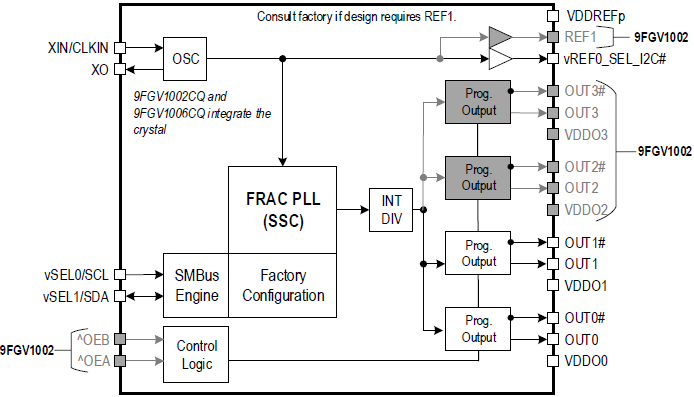

The 9FGV1002 is a member of Renesas' PhiClock™ programmable clock generator family. The 9FGV1002 provides four spread-spectrum copies of a single output frequency and two copies of the crystal reference input. Two select pins allow for hardware selection of the desired configuration, or two I²C bits all easy software selection of the desired configuration. The user may configure any one of the four OTP configurations as the default when operating in I²C mode. Four unique I²C addresses are available, allowing easy I²C access to multiple components.
特長
-
PCIe Gen1–6 compliant
-
PCIe Gen6 Common Clock jitter < 50fs RMS
-
276fs RMS typical phase jitter at 156.25MHz (12kHz–20MHz)
-
4 programmable output pairs plus 2 LVCMOS REF outputs
-
1 integer, fractional or spread-spectrum output frequency per configuration
-
1MHz–325MHz output frequency (LVDS or LP-HCSL)
-
1MHz–200MHz output frequency (LVCMOS)
- 1.8V to 3.3V core VDD
-
Individual 1.8V, 2.5V or 3.3V VDDO for each programmable output pair
-
Supports HCSL, LVDS and LVCMOS I/O standards
-
Supports AC-coupled LVPECL and CML logic – see AN-891
-
4 × 4 mm 24-VFQFPN and 24-LGA packages with 50MHz integrated crystal option
-
Supported by Timing Commander™ software
ドキュメント
|
|
日付 | |
|---|---|---|
| PDF 481 KB | データシート | |
| PDF 91 KB | アプリケーションノート | |
| PDF 1.16 MB | アプリケーションノート | |
| PDF 734 KB | 製品変更通知 | |
| PDF 2.40 MB | 概要 | |
| PDF 1.99 MB | アプリケーションノート | |
| PDF 256 KB | アプリケーションノート | |
| PDF 129 KB | 製品変更通知 | |
| PDF 150 KB | データシート | |
| PDF 150 KB | データシート | |
| PDF 150 KB | データシート | |
| PDF 150 KB | データシート | |
| PDF 150 KB | データシート | |
| PDF 150 KB | データシート | |
| PDF 143 KB | 製品変更通知 | |
| PDF 134 KB | アプリケーションノート | |
| PDF 222 KB | アプリケーションノート | |
| PDF 507 KB | その他資料 | |
| PDF 401 KB | マニュアル－ソフトウェア | |
| PDF 255 KB | アプリケーションノート | |
| PDF 307 KB | アプリケーションノート | |
| PDF 480 KB | アプリケーションノート | |
| PDF 235 KB | アプリケーションノート | |
| PDF 1.90 MB | アプリケーションノート | |
| PDF 495 KB | アプリケーションノート | |
| PDF 442 KB | アプリケーションノート | |
| PDF 233 KB | アプリケーションノート | |
| PDF 160 KB | アプリケーションノート | |
| PDF 120 KB | アプリケーションノート | |
| PDF 565 KB | アプリケーションノート | |
| PDF 136 KB | アプリケーションノート | |
31 items
|
||
設計・開発
ソフトウェア／ツール
ボード＆キット
ボード＆キット
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
本デバイスは、ルネサス事業所でのプログラム書き込みが可能です。カスタムプログラムユーティリティをお試しください。
Processing table
Pkg. Type |
Supply Voltage (V) |
Output Impedance |
Xtal Freq (MHz) |
Carrier Type |
ご購入 / サンプル |
|
|---|---|---|---|---|---|---|
| 型名 | ||||||
| VFQFPN | 3.3 | 100 | 25 | Tray | サンプルを入手, | |
| VFQFPN | 3.3 | 100 | 25 | Reel | ||
| VFQFPN | 1.8 | 100 | 25 | Tray | サンプルを入手, | |
| VFQFPN | 1.8 | 100 | 25 | Reel | ||
| VFQFPN | 85 | 25 | Tray | サンプルを入手, | ||
| VFQFPN | 3.3 | 85 | 25 | Reel | ||
| LGA | 100 | 50 | Tray | サンプルを入手, | ||
| LGA | 3.3 | 100 | 50 | Reel | ||
| LGA | 1.8 | 100 | 50 | Tray | サンプルを入手, | |
| LGA | 1.8 | 100 | 50 | Reel | ||
| LGA | 3.3 | 85 | 50 | Tray | サンプルを入手, | |
| LGA | 3.3 | 85 | 50 | Reel |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
サポート
Renesas Samples
本デバイスは、ルネサス事業所でのプログラム書き込みが可能です。カスタムプログラムユーティリティをお試しください。
注文可能な製品番号を選択
| 発注型名 | サンプル |
|---|---|
| 9FGV1002C001NBGI | Availability |
| 9FGV1002C002NBGI | Availability |
| 9FGV1002C015NBGI | Availability |
| 9FGV1002CQ505LTGI | Availability |
| 9FGV1002CQ506LTGI | Availability |
| 9FGV1002CQ515LTGI | Availability |
