概要
説明
フラッシュメモリ内蔵マイコンには、ユーザ実機に実装された状態でプログラム書き込み・書き換えができるという特長があります。世界No.1の出荷数量を 誇るルネサスのフラッシュマイコンをご採用いただいたお客様に、より便利に使用していただくために、ルネサスではフラッシュマイコン用オンボード書き込み ツールを用意しています。
ご注意：本製品は、新規開発および新しいデバイスのサポートはいたしません。
特長
ターゲットデバイス
ダウンロード
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| アップデート－プログラマ | F-ZTATマイコン書き込みツール Ver.5.0A アップデート
|
|
| アップデート－プログラマ | F-ZTATマイコン書き込みツール Ver.5.0B アップデート
|
|
| アップデート－プログラマ | F-ZTATマイコン書き込みツール Ver.5.0C アップデート
|
|
| ソフトウェア／ツール－評価版ソフトウェア | 【無償評価版】内蔵CANによるF-ZTAT内蔵フラッシュメモリ書換えソフトウェア
|
|
4件
|
||
ドキュメント
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| マニュアル－開発ツール | PDF 42 KB English | |
| ツールニュース－注意事項 | PDF 220 KB | |
| ツールニュース－リリース | PDF 208 KB | |
| ツールニュース－リリース | PDF 208 KB | |
| マニュアル－開発ツール | PDF 163 KB | |
| ツールニュース－リリース | PDF 206 KB | |
| マニュアル－開発ツール | PDF 472 KB English | |
| ツールニュース－リリース | PDF 211 KB | |
| マニュアル－開発ツール | PDF 171 KB | |
| アプリケーションノート |
PDF
844 KB
AI生成コンテンツ:
2003年4月1日をもって、三菱電機および日立製作所のマイコン、ロジック、アナログ、ディスクリート半導体、メモリ（DRAM除く）事業がルネサステクノロジに承継されました。本資料では、H8Sシリーズ内蔵のHCANを使用し、ユーザプログラムモードでフラッシュメモリを書き換える方法を説明しています。プログラム例や回路例は使用前に動作確認が必要で、詳細はH8S/2612Fハードウェアマニュアルを参照してください。
|
|
| マニュアル－開発ツール | PDF 265 KB | |
| マニュアル－開発ツール | PDF 2.20 MB English | |
| マニュアル－開発ツール | PDF 412 KB English | |
| アプリケーションノート |
PDF
358 KB
AI生成コンテンツ:
この文書は、マイクロコントローラ、トランシーバー、ロジックICなどの電子部品の回路図およびピン配置を詳細に示しています。電源（VCC、GND）、通信インターフェース（CAN、RS232、LIN）、および各種信号ピンの接続を記載しています。74LV4066、MAX232、PCA82C250などのICや抵抗、コンデンサ、LEDなどの部品も含まれ、ハードウェア設計と信号配線の総合的なレイアウトを提供しています。
|
|
| テクニカルアップデート | PDF 79 KB English | |
| テクニカルアップデート | PDF 78 KB English | |
| マニュアル－開発ツール | PDF 450 KB English | |
| マニュアル－開発ツール | PDF 423 KB | |
| アプリケーションノート |
PDF
518 KB
AI生成コンテンツ:
本書は、基板実装後にプログラムの書き換えが可能なフラッシュメモリ内蔵マイコンのオンボード書き込み方法とツールについて説明しています。記載の回路は例示であり、動作確認を必ず行う必要があります。輸出管理規制や知的財産権の注意事項、製品仕様変更の可能性、安全性が重要な用途での使用上の注意も記載されています。耐放射線設計はされていません。
|
|
| アプリケーションノート |
PDF
629 KB
AI生成コンテンツ:
単一電源版F-ZTATマイコンの内蔵フラッシュメモリを用いたオンボード書き込み方法を説明する。アダプタボードやPCインターフェースツールの使用方法、プログラミングモード、アダプタボードの構成・操作手順、ソフトウェアのインストール手順を含む。切り替え回路例やプログラム書き込み・消去の詳細も示す。
|
|
20件
|
||
詳細情報
機能

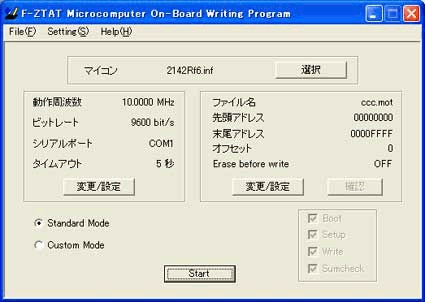

"F-ZTATマイコンオンボード書き込みプログラム"は、PCをホストとするフラッシュマイコンのオンボード書き込み環境を提供します。 PC（OS：Windows 95/98/NT/2000）とマイコンはシリアル通信で結びます。PCのシリアルポートとマイコンのSCI（シリアルコミュニケーションインタフェー ス；Serial CommunicationInterface）を接続します。PCのシリアルポートとマイコンのSCI は信号の電圧レベルが異なるためユーザシステムに適当なインタフェースを用意するか、アダプタを介してつなぐようにしてください。フラッシュメモリに書き 込むアプリケーションプログラムはPCに用意します。シリアル通信でPCからマイコンに送り、フラッシュメモリに書き込みます。
画像

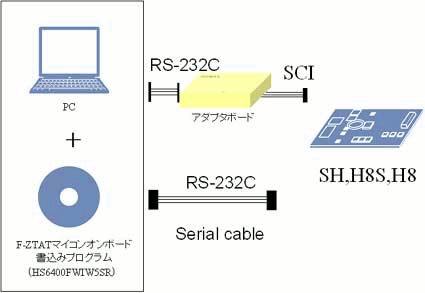

システム構成
F-ZTATマイコンオンボード書き込みプログラム構成図
画像
製品展開
- Flash.exe Ver.5.0 (HS6400FWIW5SR)
- Flash.exe Ver.4.0 (HS6400FWIW4SF)
- Flash.exe Ver.3.0/3.1 (HS6400FWIW3SF)
- Flash.exe Ver.2.0/2.1 (HS6400FWIW2SF)
