特長
- LVPECL or LVCMOS Clock Input
- 250 ps Maximum Output-to-Output Skew
- Drives Up to 54 Independent Clock Lines
- Maximum Output Frequency of 250 MHz
- High Impedance Output Enable
- Extended Temperature Range: –40°C to +85°C
- 48-Lead LQFP Packaging
- 48-Lead Pb-free Package Available
- 3.3 V or 2.5 V VCC Supply Voltage

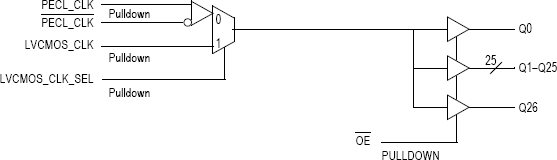

MPC941 - Block Diagram
説明
The MPC941 is a 1:27 low voltage clock distribution chip. The device features the capability to select either a differential LVPECL or an LVCMOS compatible input. The 27 outputs are LVCMOS compatible and feature the drive strength to drive 50Ω series or parallel terminated transmission lines. With output-to-output skews of 250 ps, the MPC941 is ideal as a clock distribution chip for the most demanding of synchronous systems. For a similar product with a smaller number of outputs, please consult the MPC940 data sheet.
| Part Number | Status | Samples | Stock | Package | Lead Count (#) | Carrier Type | Moisture Sensitivity Level (MSL) | Core Voltage (V) | Input Type | Output Voltage (V) | Qty. per Reel (#) | Qty. per Carrier (#) | Pb (Lead) Free | Pb Free Category | Temp. Range (°C) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MPC941AE | Obsolete | N/A | Out of Stock | TQFP | 48# | Tray | 3 | 2.5V, 3.3V | LVCMOS, LVPECL | 2.5V, 3.3V | 0 | 250# | Yes | e3 Sn | 0 to 70°C |
| MPC941AER2 | Obsolete | N/A | Out of Stock | TQFP | 48# | Reel | 3 | 3.3V, 2.5V | LVPECL, LVCMOS | 3.3V, 2.5V | 2000# | 0 | Yes | e3 Sn | 0 to 70°C |
