R8C Key Features

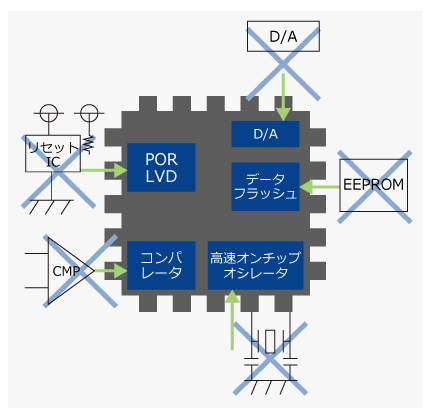

R8Cの周辺機能

1. 高速オンチップオシレータ
   業界トップクラスの発振精度、マッチング不要、発振安定時間も大幅短縮！
2. パワーオンリセット（POR）
   電源立ち上がり傾き（Min.）の規定なし！
   * R8C/Mx、R8C/3xC、R8C/3xD、R8C/3xM、R8C/3xT、
   R8C/3xK、R8C/3xU、R8C/3xQ、R8C/L3xC、R8C/LAxA、
   R8C/L3xMのみ
3. 低電圧検出（LVD）
   電源遮断時にデータ退避が可能！
4. データトランスファコントローラ（DTC）
   CPUを介さずメモリ－レジスタ間のデータ転送を実行！
5. バックグラウンドオペレーション（BGO）機能付データフラッシュ
   データフラッシュへの書き込み/消去中でもCPU動作が可能！
6. パワーオフモード
   低消費電力化に威力を発揮する新機能！

※各機能の詳細、搭載されている製品グループは、 最新のハードウェアマニュアルにてご確認ください

• 14～100ピンの幅広いラインアップ
• 豊富なパッケージ、メモリ展開
• 高機能製品から標準品までの多彩な展開



• 互換性を維持したピン配置と内蔵周辺機能
• 高性能フラッシュメモリ搭載
• 安全設計を強力にサポート
• 教育/評価に適したスタータキットから豊富なデバッグ機能を持つエミュレータまで多彩な開発ツールを提供

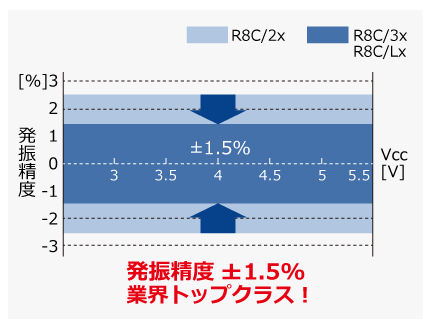

• 業界トップクラスの発振精度
  R8C/32M～38M、およびR8C/L35M～L3AM（発振周波数40MHz）*：　
  *一部グループを除く。
  -40～85℃/1.8～5.5Vで発振精度±1.5％
  従来製品より60%精度アップ！
• マッチング不要
• 発振安定時間の大幅短縮
  Typ. 500µsからTyp. 100µsに短縮
  従来製品より5倍の高速化！
• EMIノイズ低減とEMSノイズ耐性向上

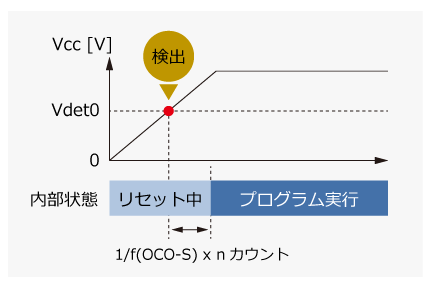

• 電源投入時、Vdet0を検出するまでリセット解除しない
• 電源立ち上がり傾き（Min.）の規定なし
  * パワーオンリセット機能の本仕様は、
  R8C/Mx、R8C/3xC、R8C/3xD、R8C/3xM、
  R8C/3xT、R8C/3xK、R8C/3xU、R8C/3xQ、
  R8C/L3xC、R8C/LAxA、R8C/L3xMのみ
  サポートしています。

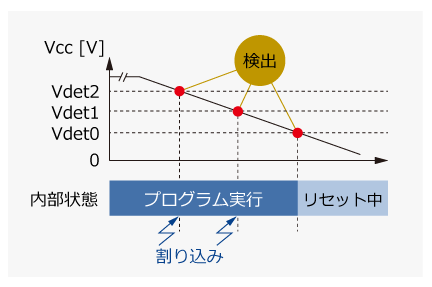

• 電源電圧の降下（Vdet1、Vdet2）を検出して、割り込みを発生
• Vdet0を検出してリセットを発生

↓

電源遮断時、Vdet1またはVdet2割り込みを利用して
データフラッシュに必要なデータを退避可能

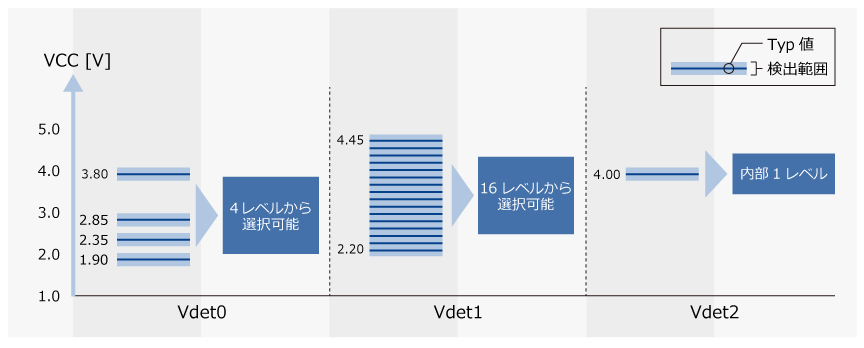

R8C/3x、R8C/L3xC、R8C/L3xMの電圧検出
R8C/3x、R8C/LxC、R8C/L3xMでは、Vdet0、Vdet1、Vdet2それぞれについて独立して検出電圧を設定可能です。

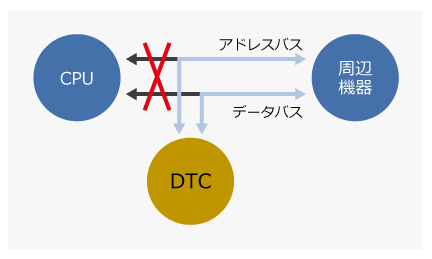

• CPUを介さずにメモリ－レジスタ間のデータ転送を実行
• 周辺機能割り込みによって起動

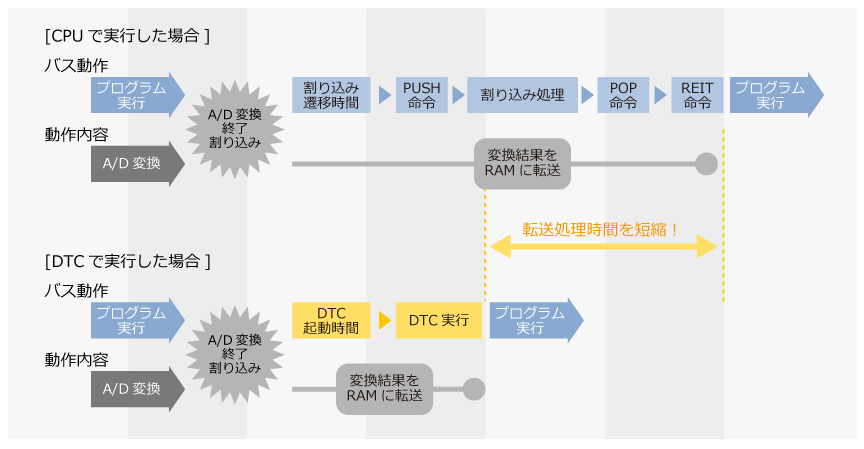

[DTCを使用しないデータ転送]

[DTCを使用したデータ転送]

A/D変換結果をRAMに転送する

• データフラッシュへの書き込み/消去中でもCPU動作が可能
• CPUのホールド状態がなくなることで、命令実行時間と割り込み反応速度を大幅に短縮
• データフラッシュ書き換え時間を意識する必要がないため、外付けEEPROMと同じ感覚で書き換え可能

※データフラッシュはデータ格納用としてご使用いただけるフラッシュメモリです

• 従来のウェイトモード、ストップモードに対し、更なる低消費化を実現出来る低消費電力モード「パワーオフモード^*1」を新規追加
  • リーク電流対策として低速クロックでRTC（リアルタイムクロック）機能が動作する「パワーオフモード1^*1」を追加
  • 完全に電源供給を遮断し、外部割込みでの復帰を可能とする「パワーオフモード0^*1」を追加
• パワーオフモード^*1への移行は、レジスタ設定により容易に可能

  *1：本機能は、R8C/Lxシリーズに搭載しております。
  R8C/L3xA、R8C/L3xB、R8C/L3xMはパワーオフモード0, 1
  R8C/L3xCはパワーオフモード0のみ

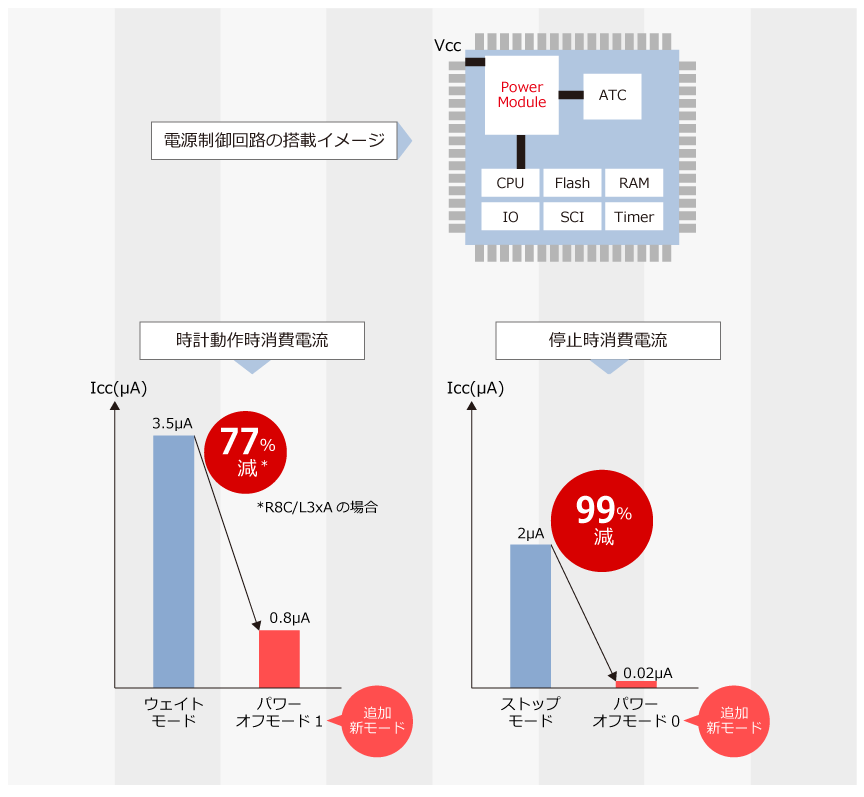

オンチップ電源制御回路イメージと効果。従来のウェイトモードやストップモードで大幅な消費電力低減を実現している。
