Pmod I2S Audio Extension Board

Y-COMMON-PMOD-I2S-AUDIO-EXT

アクティブ
ご購入

概要

The Pmod™ I2S audio extension board enables rapid evaluation and development of audio applications on RH850 and R-Car platforms that support a Type 7 Pmod interface. Compatible with the Y-COMMON-MB-T1-V1 mainboard of the common RH850/R-Car MCU evaluation platform and RH850/U2C starter kit, the board features integrated 32-bit stereo ADC and DAC devices, onboard speaker and microphone, external audio connectivity through 3.5mm jacks, and an integrated MCLK generator. Support for both target and controller modes enables flexible audio capture and playback system development.

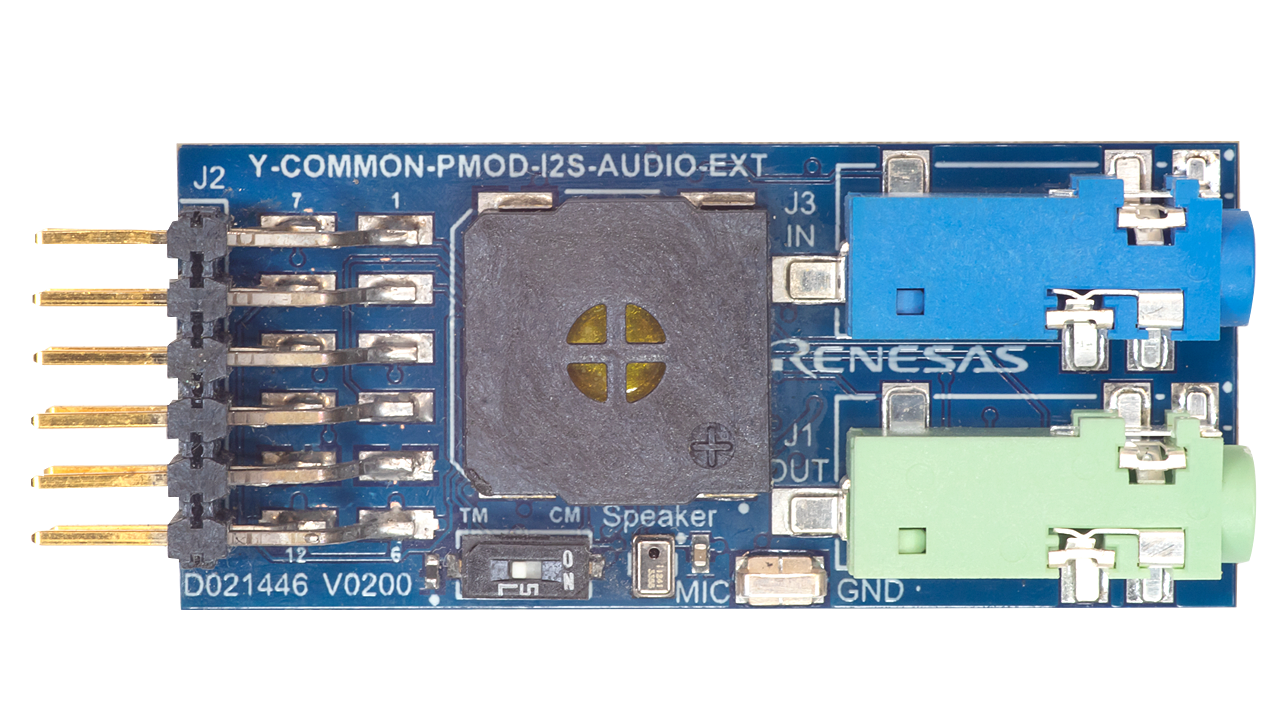

The top view of the Y-COMMON-PMOD-I2S-AUDIO-EXT extension board.

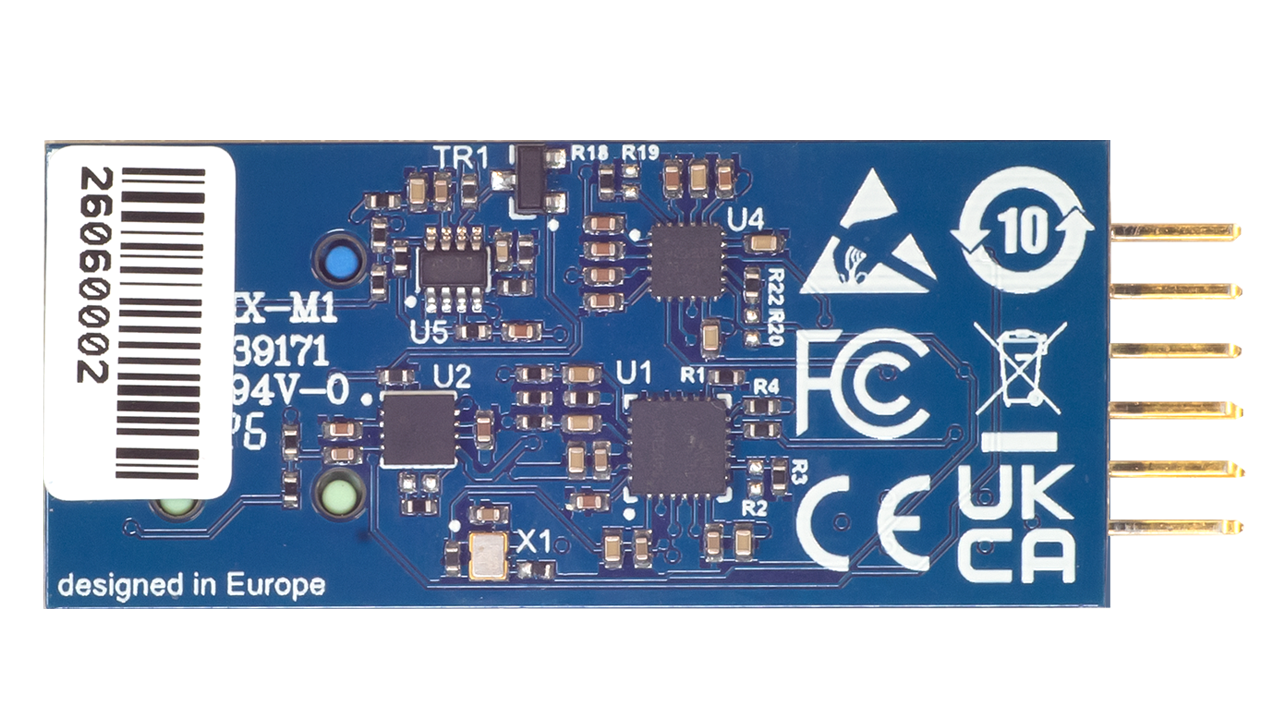

The bottom view of the Y-COMMON-PMOD-I2S-AUDIO-EXT extension board.

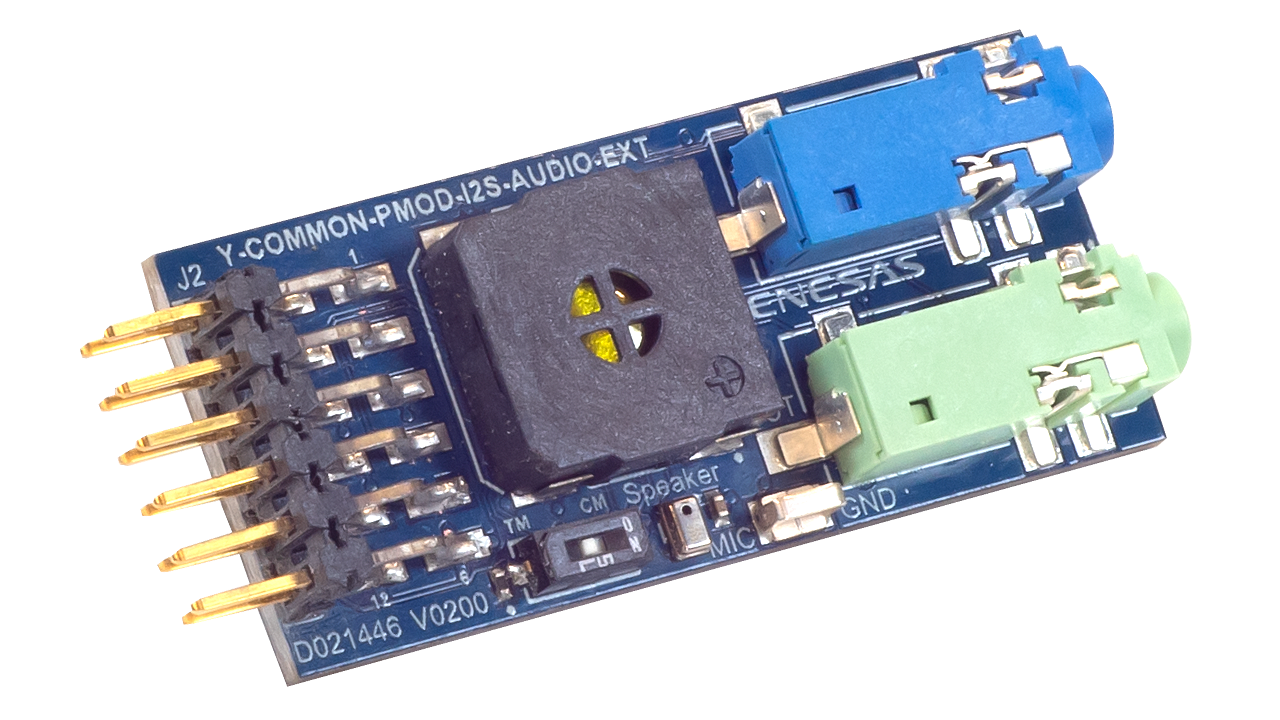

The angle view of the Y-COMMON-PMOD-I2S-AUDIO-EXT extension board.
The top view of the Y-COMMON-PMOD-I2S-AUDIO-EXT extension board.
The bottom view of the Y-COMMON-PMOD-I2S-AUDIO-EXT extension board.
The angle view of the Y-COMMON-PMOD-I2S-AUDIO-EXT extension board.
  • Small audio extension board designed for use with RH850 or R-Car boards that provide a Type 7 Pmod interface
  • 3.3V power supply via the Pmod connector
  • 32-bit stereo A/D and D/A converter
  • Supports target and controller modes
  • Integrated MCLK
  • Integrated speaker and microphone
  • 3.5mm jacks for connecting external speakers and microphones
