R0K572690C000BR

アクティブ

SH7269 CPUボード

SH7269 CPUボード R0K572690C000BR ユーザーズマニュアル
以下のデバイスを代替品として推奨しております。
NRND-EV - No Recommended Replacements Available - NRND

概要

R0K572690C000BRはSH7269（SH2A-FPUコア、266.67MHz動作、256ピン版）を搭載したCPUボードです。

仕様

項目仕様
CPU
  • SH7269
    • 入力クロック（XIN）：13.33MHz
    • CPUクロック（Iφ）：最大266.67MHz
    • 内部バスクロック（Bφ）：最大133.33MHz
    • 外部バスクロック（CKIO）：最大66.67MHz
    • 周辺クロック0（P0φ）：最大33.33MHz
    • 周辺クロック1（P1φ）：最大66.67MHz
    • 内蔵メモリ
      • 高速内蔵RAM：64Kバイト
      • 大容量内蔵RAM：2.5Mバイト
外付けメモリ
  • SDRAM：16Mバイト
  • NORフラッシュメモリ：32Mバイト
  • シリアルフラッシュメモリ：4Mバイト×2個
  • EEPROM：16Kバイト
各種コネクタ
  • USBコネクタ（シリーズＡレセプタクル）：1個
  • SD/MMCカードスロット：1個
  • コンポジットビデオ入力コネクタ（RCA端子）：2個
  • RS-232Cコネクタ(D-sub 9ピン) ：1個
  • H-UDIポートコネクタ（38ピン/14ピン）：各1個
  • 拡張コネクタ用スルーホール：9個
LED
  • 電源LED：1個
  • ユーザLED：2個
スイッチ
  • リセットスイッチ、NMIスイッチ、IRQ1スイッチ、TESTスイッチ
  • システム設定用ディップスイッチ(4極×1)
  • ユーザ用ディップスイッチ(6極×1)
外形寸法
  • 148mm×148mm
  • 実装形態：プリント基板（6層）両面実装
  • 基板構成 ：1枚
付属品
  • CD-ROM（ユーザーズマニュアル、インストレーションマニュアル、サンプルプログラム）
  • リリースノート
  • 電源用ケーブル

※以下はお客様でご用意ください（製品には付属しておりません）

  • 電源：5V（1.5A以上）
  • SuperH RISC engine C/C++ コンパイラパッケージ
  • E10A-USBエミュレータ

【コンテンツ内の旧社名の扱いについて】
2014年8月1日付の当社国内グループにおける設計・開発部門の組織再編により、株式会社ルネサスソリューションズ（略称：RSO／英語表記：Renesas Solutions Corp.）のデバイスソリューション開発機能はルネサスシステムデザイン株式会社（略称：RSD／英語表記：Renesas System Design Co., Ltd.）に移管し、2014年8月1日を以って当該部門が属する社名も変更（RSO→RSD）されております。従いまして、本WEB上に掲載しているコンテンツ（回路図、部品表）には旧社名での表記が残っておりますが、当社の資料として有効ですので、ご理解の程宜しくお願い申し上げます。

注意事項

  • この製品には開発ツールは付属しておりません。本CPUボードのご利用にあたっては、別途以下の開発ツールを事前にご準備ください。
    • 5V電源（1.5A以上）
    • SuperH RISC engine C/C++ コンパイラパッケージ
    • E10A-USBエミュレータ
R0K572690C000BR
R0K572690C000BR C面上面図
R0K572690C000BR Top View of the Solder Side
R0K572690C000BR S面上面図

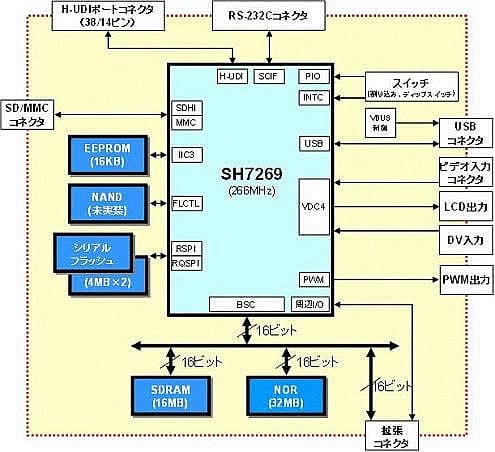

R0K572690C000BR-ブロック図
R0K572690C000BR
R0K572690C000BR C面上面図
R0K572690C000BR Top View of the Solder Side
R0K572690C000BR S面上面図
R0K572690C000BR-ブロック図
  • ブートメモリとしてNORフラッシュメモリ、シリアルフラッシュメモリ、SDコントローラ内蔵NANDフラッシュメモリ、MMCコントローラ内蔵NANDフラッシュメモリのいずれかを選択することが可能です。
  • SH7269のUSB機能評価用として、シリーズAレセプタクルを標準搭載していますのでUSBホストアプリケーションの先行開発および評価が可能です。（注1）
  • SH7269のデータバス、アドレスバス、内蔵周辺機能の端子すべてを拡張コネクタ（スルーホール）に接続しているため、計測機器を用いた周辺デバイスとのタイミング評価が可能です。また拡張コネクタに接続することが可能なオーディオ用オプションボード（M3A-HS64G01）（注2）、グラフィック表示用オプションボード（M3A-HS64G02）（注2）、SH7269/VDC4モジュール評価ボード（R0K572690B000BR）をご用意しています。
  • SH7269のサンプルプログラム（注3）など、ソフトウェアの先行開発に必要な開発環境を提供します。
  • ルネサス製E10A-USBエミュレータ（注4）と接続できるH-UDI用コネクタ（38ピン/14ピン）を基板に実装しています。
    （注1）USBファンクションとして使用する場合は、市販のAレセプタクル－Bレセプタクル変換コネクタを準備していただくか、標準実装のAレセプタクルを取り外してmini-Bコネクタを実装してください。
    （注2）R0K572690C000BRとの組み合わせでは一部使用できない機能があります。
    （注3）マイコン周辺機能（バスステートコントローラ）などのサンプルプログラムです。
    （注4）別売りです。
