Overview
Description

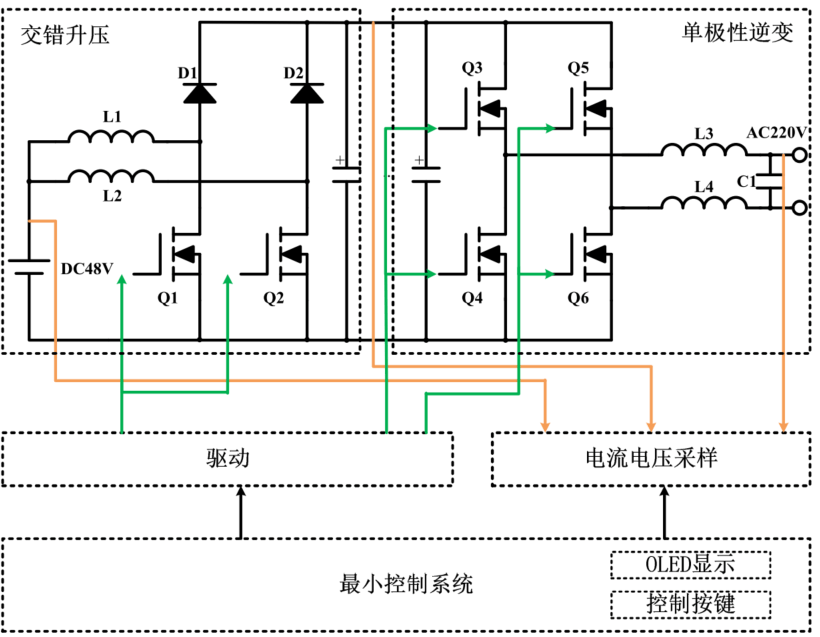

该方案基于瑞萨RA系列MCU产品RA6T2，采用单极性 SPWM 控制方法， PID 闭环算法实现了48V DC 到 220V AC 的 1KW 逆变，整机效率大于95%。RA6T2 将 Arm Cortex®-M33 与用于电机控制的硬件加速器以及高速120MHz 闪存相结合。 它还可以实现下一代高速、高响应电机算法以及先进数字电源算法，并提高通信处理等并行性
Features
- 使用最小资源实现的逆变核心模块
- Flash、RAM小于10KB
- 8通道ADC
- 6通道PWM
- 集成多种保护功能
- 输入软启动
- 输入欠压，输入过压保护
- 输出短路、过流保护
- 温度保护
