概要

説明

トピックス E2エミュレータご利用時は リリース情報もご覧ください。

E2エミュレータは、「開発効率の向上」をコンセプトとした高機能 オンチップデバッギングエミュレータ兼フラッシュプログラマです。高速なダウンロードと各種ソリューションとの組み合わせにより、開発時間の削減に貢献します。

特長

  • E1比最大2倍速の高速ダウンロード
    ダウンロード速度はE1エミュレータよりも最大2倍に高速化。これにより、制御プログラムのダウンロードの待ち時間を最大1/2に短縮します。
  • ホットプラグイン機能:別売アダプタ不要で利用可能
    ホットプラグイン機能使用時にE1エミュレータでは別売オプションのホットプラグアダプタが必要でしたが、E2エミュレータでは不要となります。
  • E1との互換性を維持
    E2エミュレータのユーザシステムと接続するピン配置は、E1エミュレータと互換性があるため、E1エミュレータ用に設計したユーザシステムとの接続が可能です。E1エミュレータ用のオプションをご使用いただけます。 [詳細(オプション製品情報)]
  • 次世代の新マイコンに対応
    G4MHコアを搭載したRH850/E2xシリーズや、RXファミリの新CPUコア RXv3搭載のRX66Tグループなど、次世代の新マイコンのデバッグが可能です。
  • RL78ファミリ / RXファミリ向け機能
    • 外部トリガ入出力機能に対応 [詳細(ツールニュース)]
      ルネサス統合開発環境e² studioおよびCS+を用いて、E2エミュレータと外部測定器を同梱のテストリードを使って接続するだけで、プログラムの停止や測定波形の停止などが行えます。
    • 消費電流チューニングソリューション
      消費電流測定ツールQE for Current Consumptionを用いて以下を実現し、チューニング作業期間を短縮します。
      • E2エミュレータだけで電流測定
      • 異常電流を検出しプログラムを停止
      • プログラムと電流の関係を見える化
  • RH850ファミリ向け機能
    • CAN通信時間計測ソリューション
      ルネサス統合開発環境CS+ および Green Hills Software 製統合開発環境 MULTI®(GHS MULTI)を用いて、以下を実現し、CAN通信の速度性能がシステム要件を満たすかを容易に検証できます。
      • E2エミュレータだけでCAN通信の受信処理時間を測定
      • 受信処理時間が設計値に収まらないときにプログラムを停止
      • CAN通信の履歴を見える化
    • 外部トリガ入出力機能に対応 [詳細(ツールニュース)]
      ルネサス統合開発環境CS+ および Green Hills Software 製統合開発環境 MULTI®(GHS MULTI)を用いて、E2エミュレータと外部測定器を同梱のテストリードを使って接続するだけで、プログラムの停止や測定波形の停止などが行えます。
    • ソフトウェアトレース機能 [詳細(ツールニュース)]
      ルネサス統合開発環境CS+ および Green Hills Software 製統合開発環境 MULTI®(GHS MULTI)を用いて、RH850ファミリマイコンのデバッグ命令と連携し、プログラムカウンタ(PC)の値やレジスタ値などの実行履歴が確認できる機能です。本機能を使用することで、従来の「イベントや条件を設定してトレースデータを取得する方法」とは異なり、プログラム中のチェックしたい特定箇所にデバッグ命令を挿入しておくだけで、プログラムカウンタ(PC)の値やレジスタ値などの実行履歴を取得できます。 内蔵トレースメモリをもたないRH850 ファミリマイコンのデバッグにおいても有効です。
  • Learn More

リリース情報

ご利用になるマイコンごとにリリース情報をご確認ください。

RAファミリ   RL78ファミリ   RXファミリ   RH850ファミリ

*REファミリをご利用の場合は、ルネサスエレクトロニクス営業窓口にお問い合わせください。



RAファミリ向け リリース情報

用途 ソフトウェア 最新バージョン リリース 動作環境
デバッグ e² studio (64ビット版) 2023-07 2023/07/20 動作環境
(32ビット版) V7.8.0 2020/04/20
フラッシュ書き込み Renesas Flash Programmer V3 V3.12.00 2023/07/20
RAファミリでのご利用時の注意
10ピンで接続する場合、別途ユーザインターフェースケーブルをご購入いただく必要があります。詳細は RAファミリ向けオプション製品 をご覧ください。



RL78ファミリ向け リリース情報

用途 ソフトウェア 最新バージョン リリース 動作環境
デバッグ CS+(CS+ for CC) V8.10.00 Note1 2023/07/20 動作環境
e² studio (64ビット版) 2023-07 2023/07/20
(32ビット版) V7.8.0 2020/04/20
IAR Embedded Workbench パートナー製ツールのため、E2対応についての詳細は、IAR Systemsにお問い合わせください。
フラッシュ書き込み Renesas Flash Programmer V3 V3.12.00 2023/07/20 動作環境
Note
  1. Windows 32ビット版をご使用中のお客様は、V8.06.00以前のバージョンをご使用ください。
    【お知らせ】ルネサスエレクトロニクス製統合開発環境CS+の Windows 32ビット版の サポート終了のお知らせ (PDF | English, 日本語)



RXファミリ向け リリース情報

用途 ソフトウェア 最新バージョン リリース 動作環境
デバッグ CS+(CS+ for CC) V8.10.00 Note1 2023/07/20 動作環境
e² studio (64ビット版) 2023-07 2023/07/20
(32ビット版) V7.8.0 2020/04/20
IAR Embedded Workbench パートナー製ツールのため、E2対応についての詳細は、IAR Systemsにお問い合わせください。
フラッシュ書き込み Renesas Flash Programmer V3 V3.12.00 2023/07/20 動作環境
Note
  1. Windows 32ビット版をご使用中のお客様は、V8.06.00以前のバージョンをご使用ください。
    【お知らせ】ルネサスエレクトロニクス製統合開発環境CS+の Windows 32ビット版の サポート終了のお知らせ (PDF | English, 日本語)



RH850ファミリ向け リリース情報

トピックス

ボディアプリケーションに最適で、多種多様なシステムに対応可能なラインアップを持った車載ハイエンドマイコン RH850/F1KM-S2 シリーズ(新製品)に対応しています。

用途 ソフトウェア 最新バージョン リリース 動作環境
デバッグ CS+(CS+ for CC) V8.10.00 Note1 2023/07/20 動作環境
e² studio (64ビット版) 2023-07 2023/07/20
(32ビット版) V7.8.0 2020/04/20
IAR Embedded Workbench パートナー製ツールのため、E2対応についての詳細は、IAR Systemsにお問い合わせください。
Green Hills Multi パートナー製ツールのため、E2対応についての詳細は、取扱い代理店様にお問い合わせください。
フラッシュ書き込み Renesas Flash Programmer V3 V3.12.00 2023/07/20 動作環境
Note
  1. Windows 32ビット版をご使用中のお客様は、V8.06.00以前のバージョンをご使用ください。
    【お知らせ】ルネサスエレクトロニクス製統合開発環境CS+の Windows 32ビット版の サポート終了のお知らせ (PDF | English, 日本語)



ターゲットデバイス

ダウンロード

タイトル 分類 日付
ZIP3.47 MBEnglish
ソフトウェア/ツール-その他
ZIP0 KB
ソフトウェア/ツール-その他
ZIP1,836.21 MBEnglish
アップデート-統合開発環境
ZIP1,816.26 MBEnglish
アップデート-統合開発環境
EXE1,637.73 MBEnglish
アップデート-統合開発環境
ZIP89.87 MBEnglish
アップデート-統合開発環境
ZIP570.27 MBEnglish
アップデート-統合開発環境
ZIP1,616.98 MBEnglish
アップデート-統合開発環境
ZIP15.80 MBEnglish
アップデート-統合開発環境
ZIP14.19 MBEnglish
アップデート-統合開発環境
ZIP1,264.32 MBEnglish
アップデート-統合開発環境
ZIP15.82 MBEnglish
アップデート-統合開発環境
ZIP4.03 MBEnglish
アップデート-統合開発環境
EXE3.62 MBEnglish
アップデート-統合開発環境
ZIP3.25 MBEnglish
アップデート-統合開発環境
ZIP3.10 MBEnglish
アップデート-統合開発環境
ZIP952.89 MBEnglish
アップデート-統合開発環境
ZIP727 KBEnglish
アップデート-プログラマ

Synergy Download

ドキュメント

タイトル 分類 日付
パンフレット
PDF501 KBEnglish
アプリケーションノート
PDF863 KBEnglish
アプリケーションノート
PDF1.70 MBEnglish
アプリケーションノート
PDF2.19 MBEnglish
アプリケーションノート
PDF1.92 MBEnglish
アプリケーションノート
PDF2.11 MBEnglish
アプリケーションノート
PDF2.11 MBEnglish
アプリケーションノート
PDF2.11 MBEnglish
アプリケーションノート
PDF967 KBEnglish
アプリケーションノート
PDF558 KBEnglish
アプリケーションノート
PDF1.30 MBEnglish
アプリケーションノート
PDF2.39 MBEnglish
マニュアル-開発ツール
PDF294 KBEnglish
マニュアル-開発ツール
PDF3.21 MBEnglish
マニュアル-開発ツール
PDF235 KBEnglish
マニュアル-開発ツール
PDF1.70 MBEnglish
マニュアル-開発ツール
PDF1.09 MBEnglish
マニュアル-開発ツール
PDF1.10 MBEnglish
マニュアル-開発ツール
PDF1.11 MBEnglish
マニュアル-開発ツール
PDF1.51 MBEnglish
マニュアル-開発ツール
PDF820 KBEnglish
マニュアル-開発ツール
PDF1.18 MBEnglish
マニュアル-開発ツール
PDF1.60 MBEnglish
マニュアル-開発ツール
PDF606 KBEnglish
マニュアル-開発ツール
PDF1020 KBEnglish
マニュアル-開発ツール
PDF1010 KBEnglish
マニュアル-開発ツール
PDF946 KBEnglish
マニュアル-開発ツール
PDF1.03 MBEnglish
マニュアル-開発ツール
PDF1.02 MBEnglish
マニュアル-開発ツール
PDF1005 KBEnglish
マニュアル-開発ツール
PDF1020 KBEnglish
マニュアル-開発ツール
PDF1018 KBEnglish
マニュアル-開発ツール
PDF1.00 MBEnglish
マニュアル-開発ツール
PDF1.05 MBEnglish
マニュアル-開発ツール
PDF1.12 MBEnglish
マニュアル-開発ツール
PDF998 KBEnglish
マニュアル-開発ツール
PDF990 KBEnglish
マニュアル-開発ツール
PDF242 KBEnglish
マニュアル-開発ツール
PDF1.38 MBEnglish
マニュアル-開発ツール
PDF309 KBEnglish
マニュアル-開発ツール
PDF292 KBEnglish
マニュアル-開発ツール
PDF1003 KBEnglish
マニュアル-開発ツール
PDF647 KBEnglish
マニュアル-開発ツール
PDF1.25 MBEnglish
マニュアル-開発ツール
PDF319 KBEnglish
マニュアル-開発ツール
PDF505 KBEnglish
Release Note
PDF954 KB
マニュアル-開発ツール
PDF1.12 MB
マニュアル-開発ツール
PDF1.07 MB
マニュアル-開発ツール
PDF821 KB
マニュアル-開発ツール
PDF807 KBEnglish
マニュアル-開発ツール
PDF135 KB
マニュアル-開発ツール
PDF141 KB
マニュアル-開発ツール
PDF409 KBEnglish
マニュアル-開発ツール
PDF1.54 MBEnglish
マニュアル-開発ツール
PDF73 KB
マニュアル-開発ツール
PDF106 KB
マニュアル-開発ツール
PDF73 KB
マニュアル-開発ツール
PDF105 KB
マニュアル-開発ツール
PDF39 KB
マニュアル-開発ツール
PDF104 KB
マニュアル-開発ツール
PDF59 KB
マニュアル-開発ツール
PDF2.83 MBEnglish
マニュアル-開発ツール
PDF1.06 MBEnglish
マニュアル-開発ツール
PDF1.01 MBEnglish
マニュアル-開発ツール
PDF69 KB
マニュアル-開発ツール
PDF69 KB
マニュアル-開発ツール
PDF69 KB
マニュアル-開発ツール
PDF1007 KBEnglish
ツールニュース-おすすめツール
PDF261 KBEnglish
ツールニュース-おすすめツール
PDF320 KBEnglish
ツールニュース-おすすめツール
PDF215 KBEnglish
ツールニュース-おすすめツール
PDF461 KBEnglish
ツールニュース-おすすめツール
PDF526 KBEnglish
ツールニュース-おすすめツール
PDF421 KBEnglish
ツールニュース-おすすめツール
PDF328 KBEnglish
ツールニュース-おすすめツール
PDF463 KBEnglish
ツールニュース-おすすめツール
PDF615 KBEnglish
ツールニュース-おすすめツール
ツールニュース-おすすめツール
ツールニュース-おすすめツール
PDF364 KBEnglish
ツールニュース-おすすめツール
PDF320 KBEnglish
関連ファイル:
ツールニュース-注意事項
PDF215 KBEnglish
ツールニュース-注意事項
PDF265 KBEnglish
ツールニュース-注意事項
PDF215 KBEnglish
ツールニュース-注意事項
PDF234 KBEnglish
ツールニュース-注意事項
PDF227 KBEnglish
ツールニュース-注意事項
PDF214 KBEnglish
ツールニュース-注意事項
PDF195 KBEnglish
ツールニュース-注意事項
PDF148 KBEnglish
ツールニュース-注意事項
PDF246 KBEnglish
ツールニュース-注意事項
PDF213 KBEnglish
ツールニュース-注意事項
PDF222 KBEnglish
ツールニュース-注意事項
PDF295 KBEnglish
ツールニュース-注意事項
PDF155 KBEnglish
ツールニュース-注意事項
PDF558 KBEnglish
ツールニュース-お知らせ
PDF390 KBEnglish
ツールニュース-お知らせ
PDF396 KBEnglish
ツールニュース-お知らせ
PDF346 KBEnglish
ツールニュース-お知らせ
PDF179 KBEnglish
ツールニュース-お知らせ
PDF174 KBEnglish
ツールニュース-お知らせ
PDF215 KBEnglish
ツールニュース-お知らせ
PDF237 KBEnglish
ツールニュース-お知らせ
PDF211 KBEnglish
ツールニュース-お知らせ
PDF204 KBEnglish
ツールニュース-お知らせ
PDF215 KBEnglish
ツールニュース-お知らせ
PDF195 KBEnglish
ツールニュース-お知らせ
PDF217 KBEnglish
ツールニュース-お知らせ
PDF300 KBEnglish
ツールニュース-お知らせ
PDF286 KBEnglish
ツールニュース-お知らせ
PDF210 KBEnglish
ツールニュース-お知らせ
PDF210 KBEnglish
ツールニュース-お知らせ
PDF281 KBEnglish
ツールニュース-リリース
PDF268 KBEnglish
ツールニュース-リリース
PDF272 KBEnglish
ツールニュース-リリース
PDF180 KBEnglish
ツールニュース-リリース
PDF273 KBEnglish
ツールニュース-リリース
PDF195 KBEnglish
ツールニュース-リリース
PDF160 KBEnglish
ツールニュース-リリース
PDF126 KBEnglish
ツールニュース-リリース
PDF181 KBEnglish
ツールニュース-リリース
PDF288 KBEnglish
ツールニュース-リリース
PDF304 KBEnglish
ツールニュース-リリース
PDF228 KBEnglish
ツールニュース-リリース
PDF190 KBEnglish
ツールニュース-リリース
PDF217 KBEnglish
ツールニュース-リリース
PDF221 KBEnglish
ツールニュース-リリース
PDF242 KBEnglish
ツールニュース-リリース
PDF215 KBEnglish
ツールニュース-リリース
PDF238 KBEnglish
ツールニュース-リリース
PDF214 KBEnglish
ツールニュース-リリース
PDF235 KBEnglish
ツールニュース-リリース
PDF113 KBEnglish
ツールニュース-リリース
PDF183 KBEnglish
ツールニュース-リリース
PDF222 KBEnglish
ツールニュース-リリース

設計・開発

RENESAS エミュレータ セレクションガイド for RL78

この動画では、RL78ファミリマイコン開発用のエミュレータを紹介します。

00:00 オープニング
01:14 機能比較
02:18 消費電流チューニングソリューション
03:32 外部トリガ入力機能
04:08 外部トリガ出力機能
04:39 Webページ紹介

詳細情報

仕様一覧

対応している機能はご使用になる統合開発環境により異なります。

項目 内容
  • 接続方式
  • ブレーク機能
  • トレース機能
  • プログラム実行中のメモリ参照/変更
  • パフォーマンス測定
  • ホットプラグイン
接続方式および機能詳細は、ご使用になるデバイスによって異なりますので、オンチップデバッガ 機能概要 (PDF | English, 日本語)をご参照ください。
オンボードプログラム 可能
ユーザインタフェース 14pin 2.54mm ピッチ コネクタ
(7614-6002;スリーエムジャパン製、2514-6002:3M Limited製)
20pin 1.27mm ピッチ コネクタ
(FTSH-110-01-L-DV-K:Samtec 製)
10pin 1.27mm ピッチ コネクタ
(FTSH-105-01-L-DV-K:Samtec 製)
PCインタフェース USB 2.0 フルスピード/ハイスピード
システムとの接続 付属のユーザインタフェースケーブルで接続(接続信号は対象マイコンの品種により異なります)
動作電圧範囲 1.8〜5.5V (対象マイコンの動作電圧範囲内)
エミュレータからの電源供給 供給電流:最大200mA、供給電圧:1.8V〜5.0V
外形寸法
(突起部を除く)
105.9 mm×64.0 mm×19.5 mm
適合海外規格 欧州規格 : EN 55022 Class A, EN 55024
米国FCC規格 : FCC part 15 Class A



製品パッケージ内容

E2エミュレータ本体

USBインタフェースケーブル *パッケージ同梱

テストリード *パッケージ同梱

ユーザインタフェースケーブル(20-20pin)*パッケージ同梱

変換アダプタ(20ピン→14ピン変換)*パッケージ同梱

RAファミリデバイスを10ピンで接続する場合、別途ユーザインターフェースケーブル(20-10pin)をご購入いただく必要があります。
詳細は RAファミリ向けオプション製品 をご覧ください。



システム構成図

画像

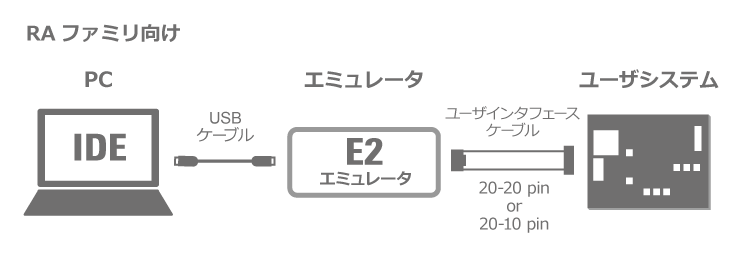

E2エミュレータとRAファミリ システム接続例

画像
E2エミュレータとRL78, RX, RH850ファミリ システム接続例

注1. 20pinコネクタ接続はサポートしていません。E2エミュレータに付属の変換アダプタでユーザシステム上の14pinコネクタへ接続してください。

フラッシュプログラマとして使用する場合のシステム構成は Renesas Flash Programmer (Programming GUI) をご参照ください。



オプション製品

E2エミュレータをご使用の際に、便利な各種オプション製品を用意しております。マイコンごとに使用できる製品をご確認ください。

RAファミリ   RL78ファミリ   RXファミリ   RH850ファミリ

  • REファミリをご利用の場合は、ルネサスエレクトロニクス営業窓口にお問い合わせください。
  • オプション製品のマニュアル中で"E1エミュレータ"と記載のある部分は、"E2エミュレータ"と読み替えてご使用ください。



RAファミリ向けオプション製品

種類 内容 製品名/マニュアル
ユーザインタフェースケーブル E2エミュレータ用ユーザインタフェースケーブル。E2エミュレータLiteおよびPG-FP6にも使用可能。 E2 エミュレータ用ユーザインタフェースケーブル(20-20 pins)
RTE0T00020KCAC0000J (E2エミュレータに標準添付)
RTE0T00020KCAC0000J ユーザーズマニュアル E2エミュレータ用ユーザインタフェースケーブル (20-20 pins) (PDF | English, 日本語)
E2 エミュレータ用ユーザインタフェースケーブル(20-10 pins)
RTE0T00020KCAC1000J
RTE0T00020KCAC1000J ユーザーズマニュアル E2 エミュレータ用ユーザインタフェースケーブル(20-10 pins) (PDF | English, 日本語)
アイソレータ ユーザシステムのGNDとホストPCのGND間に電位差がある環境下でデバッグするために使用する製品 RA/RE対応 E2エミュレータ(E2エミュレータLite)用 アイソレータ
RTE0T00020KCAA0000J
RTE0T00020KCAA0000J ユーザーズマニュアル(E2エミュレータ用アイソレータ) (PDF | English, 日本語)



RL78ファミリ向けオプション製品

種類 内容 製品名/マニュアル
ユーザインタフェースケーブル E2エミュレータ用ユーザインタフェースケーブル / E2エミュレータLiteおよびPG-FP6にも使用可能 E2 エミュレータ用ユーザインタフェースケーブル(20-20 pins)
RTE0T00020KCAC0000J (E2エミュレータに標準添付)
RTE0T00020KCAC0000J ユーザーズマニュアル E2エミュレータ用ユーザインタフェースケーブル (20-20 pins) (PDF | English, 日本語)
変換アダプタ エミュレータ接続用のコネクタのピン数やピッチを変換するアダプタ E1エミュレータ用14ピン小型コネクタ変換アダプタ
R0E000010CKZ11
R0E000010CKZ11 ユーザーズマニュアル (E1エミュレータ用14ピン小型コネクタ変換アダプタ) (PDF | English, 日本語)
E2エミュレータ用20ピン/14ピン変換アダプタ
RTE0T00020KCA00000R (E2エミュレータに標準添付)
RTE0T00020KCA00000R ユーザーズマニュアル(E2エミュレータ用20ピン/14ピン変換アダプタ) (PDF | English, 日本語)
アイソレータ ユーザシステムのGNDとホストPCのGND間に電位差がある環境下でデバッグするために使用する製品 E1エミュレータ用 アイソレータ
R0E000010ACB20
R0E000010ACB20 ユーザーズマニュアル (E1エミュレータ用アイソレータ) (PDF | English, 日本語)
(RL78、RH850ファミリ用)
低電圧OCDボード(Note1) 内蔵Flash ROMの書き換えができない電源電圧でマイコンをデバッグする場合に必要なボード
*エミュレータとユーザシステムの間で本ボードを使用し、ユーザシステムとはインサーキット接続します。
RL78/G10(10pin/16pin)用低電圧OCDボード
R0E510Y47LVB00
RL78/G10(10pin, 16pin)用低電圧OCDボード Rev.1.00 (PDF | English, 日本語)
RL78/G10(10pin/16pin)のデバッグを電源電圧4.5V未満で行う場合に必要なボード。
Note
  1. 対応マイコン: RL78/G10



RXファミリ向けオプション製品

種類 内容 製品名/マニュアル
ユーザインタフェースケーブル E2エミュレータ用ユーザインタフェースケーブル / E2エミュレータLiteおよびPG-FP6にも使用可能 E2 エミュレータ用ユーザインタフェースケーブル(20-20 pins)
RTE0T00020KCAC0000J (E2エミュレータに標準添付)
RTE0T00020KCAC0000J ユーザーズマニュアル E2エミュレータ用ユーザインタフェースケーブル (20-20 pins) (PDF | English, 日本語)
変換アダプタ エミュレータ接続用のコネクタのピン数やピッチを変換するアダプタ E1エミュレータ用14ピン/38ピン変換アダプタ
R0E000010CKZ00
R0E000010CKZ00 ユーザーズマニュアル (E1エミュレータ用14ピン/38ピン変換アダプタ) (PDF | English, 日本語)
ユーザインタフェースケーブル先端の14ピン2.54mmピッチコネクタを38ピン0.5mmピッチに変換するアダプタ
E1エミュレータ用14ピン小型コネクタ変換アダプタ
R0E000010CKZ11
R0E000010CKZ11 ユーザーズマニュアル (E1エミュレータ用14ピン小型コネクタ変換アダプタ) (PDF | English, 日本語)
E2エミュレータ用20ピン/14ピン変換アダプタ
RTE0T00020KCA00000R (E2エミュレータに標準添付)
RTE0T00020KCA00000R ユーザーズマニュアル(E2エミュレータ用20ピン/14ピン変換アダプタ) (PDF | English, 日本語)
アイソレータ ユーザシステムのGNDとホストPCのGND間に電位差がある環境下でデバッグするために使用する製品 E1エミュレータ用 アイソレータ
R0E000010ACB10
R0E000010ACB10 ユーザーズマニュアル (E1エミュレータ用アイソレータ) (PDF | English, 日本語)
(RX、R8Cファミリ用)



RH850ファミリ向けオプション製品

種類 内容 製品名/マニュアル
ユーザインタフェースケーブル E2エミュレータ用ユーザインタフェースケーブル / E2エミュレータLiteおよびPG-FP6にも使用可能 E2 エミュレータ用ユーザインタフェースケーブル(20-20 pins)
RTE0T00020KCAC0000J (E2エミュレータに標準添付)
RTE0T00020KCAC0000J ユーザーズマニュアル E2エミュレータ用ユーザインタフェースケーブル (20-20 pins) (PDF | English, 日本語)
変換アダプタ エミュレータ接続用のコネクタのピン数やピッチを変換するアダプタ E1エミュレータ用14ピン小型コネクタ変換アダプタ
R0E000010CKZ11
R0E000010CKZ11 ユーザーズマニュアル (E1エミュレータ用14ピン小型コネクタ変換アダプタ) (PDF | English, 日本語)
E2エミュレータ用20ピン/14ピン変換アダプタ
RTE0T00020KCA00000R (E2エミュレータに標準添付)
RTE0T00020KCA00000R ユーザーズマニュアル(E2エミュレータ用20ピン/14ピン変換アダプタ) (PDF | English, 日本語)
アイソレータ ユーザシステムのGNDとホストPCのGND間に電位差がある環境下でデバッグするために使用する製品 E1エミュレータ用 アイソレータ
R0E000010ACB20
R0E000010ACB20 ユーザーズマニュアル (E1エミュレータ用アイソレータ) (PDF | English, 日本語)
(RL78、RH850ファミリ用)
デバッグMCUボード / エミュレーションアダプタ エミュレータとユーザシステムをインサーキット接続するためのボード
本ボードを使用することによりより高度なデバッグ機能が使用可能
RH850用 デバッグMCUボード
RH850用デバッグMCUボード一覧 [オンチップデバッギングエミュレータ] (PDF | English, 日本語)
トレース機能を持たないマイコンでもトレースの使用を可能にします。別売りのRH850/F1Lグループの176ピンマイコン (内部トレース機能あり) と組み合わせて使用してください。
RH850用 エミュレーションアダプタ
RH850ファミリ用エミュレーションアダプタ一覧 (PDF | English, 日本語)
G4世代RH850ファミリのためのエミュレーションチップ搭載アダプタです。
デバイス単体でのエミュレーションに対し、内蔵トレースRAMをサポートします。
なお、E2エミュレータではAurora I/Fによるトレースはサポートしておりません。

R-Car 向けオプション製品は E2エミュレータ用20 ピン/20 ピン変換アダプタ (R-Car 向けオプション製品) をご参照ください。



設計支援情報

E2エミュレータ [RTE0T00020KCE00000R] ユーザ向け情報
