RF製品

Renesasは、差動入力インピーダンスとシングルエンド入力インピーダンスのいずれでも、さまざまなゲイン、NF（雑音指数）、直線性に幅広く対応するRFアンプを提供しています。この製品は、革新的なZero-Distortion™テクノロジーを搭載しており、シンプルなゲインブロックアンプとは異なり、非常に少ない電流消費で高出力IP3を実現します。

また、RenesasのRFアンプは、広帯域バランが組み込まれており、さまざまな入出力の広帯域アプリケーションをサポートします。高信頼稼働を実現するよう設計されており、SiGeアンプダイと集積型パッシブデバイス（IPD）ダイ、優れた実績の量産QFNパッケージを組み合わせています。

RFアンプについて

RFアンプ（無線周波数アンプ）は、無線通信機器で高周波信号を増幅する際に使用します。RFアンプは、通常、トランスミッタとレシーバの両方に搭載されますが、それぞれ求められるゲイン、NF、直線性が異なります。シングルエンド構成と差動構成の両方で高性能・低消費電力RFアンプが提供されているため、最小限のコンポーネント数で幅広いRFトランスミッタアプリケーションを設計できます。

セレクションテーブル

    Processing table
    Input Freq (MHz)
    Output Freq Range (MHz)
    Supply Voltage (V)
    Pkg. Type
    Lead Count (#)
    Input IP3 (dBm)
    Gain (dB)
    型名
    F0109
    Dual Path Ultra-Low Noise Amplifier - 0.65GHz to 1.0GHz    		 650 - 1000 650 - 1000 4.75 - 5.25 VFQFPN 16 18
    F0110
    Dual Path Ultra-Low Noise Amplifier - 1.5GHz to 2.3GHz    		 1500 - 2300 1500 - 2300 4.75 - 5.25 VFQFPN 16 18.5
    F0111
    Dual Path Ultra-Low Noise Amplifier - 2.2GHz to 4.2GHz    		 2500 - 4200 2500 - 4200 4.75 - 5.25 VFQFPN 16 18.5
    F0424
    High-Gain Broadband RF Amplifier 600MHz to 5000MHz    		 600 - 4200 600 - 4200 3.15 - 5.25 DFN 8 17
    F1129
    Single-ended Input, Differential Output High Gain RF Amplifier    		 1400 - 6000 1400 - 3200 4.75 - 5.25 VFQFPN 12 32 18
    F1420
    RF Amplifier 700MHz to 1.1GHz    		 700 - 1100 700 - 1100 4.75 - 5.25 VFQFPN 24 17.4
    F1421
    RF Amplifier 1700MHz to 2.2GHz    		 1700 - 2200 1700 - 2200 4.75 - 5.25 VFQFPN 24 20.3

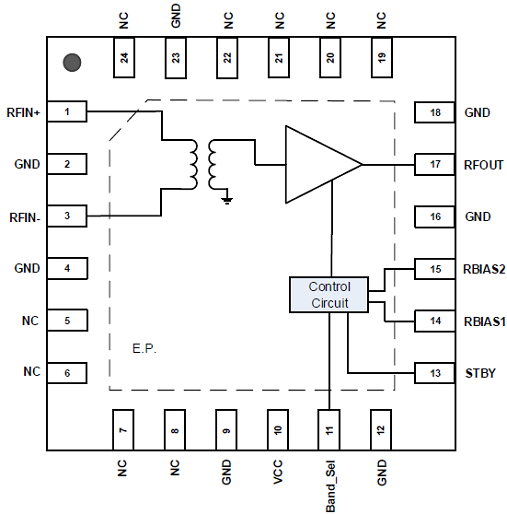

    F1423
    Differential Input, Single-ended Output Amplifier    		 600 - 3000 600 - 3000 4.75 - 5.25 VFQFPN 24 28.7 13.1
    F1427
    High Gain, High Linearity, 0.5W RF Driver Amplifier - 2300MHz to 4200MHz    		 2300 - 4200 2300 - 4200 5 VFQFPN 16 35.5
    F1429
    Differential Input, Single-ended Output High Gain RF Amplifier    		 1400 - 6000 1400 - 3200, 3000 - 4200 4.75 - 5.25 VFQFPN 12 35 18
    F1471
    High Linearity, 0.5W RF Driver Amplifier - 400MHz to 4200MHz    		 400 - 4200 400 - 4200 5 VFQFPN 16 17
    F1475
    1W High Linearity RF Amplifier 700MHz to 2800MHz    		 700 - 2800 700 - 2800 4.75 - 5.25 VFQFPN 20 18.5
    F1478
    High Gain RF Amplifier    		 1800 - 5000 1800 - 5000 3.15 - 5.25 VFQFPN 16 29.6
    F1485
    High Gain RF Amplifier 2300MHz to 5000MHz    		 2300 - 5000 2300 - 5000 4.75 - 5.25 VFQFPN 16 36.5
    F1490
    High Gain RF Amplifier 1.8GHz to 6.4GHz    		 1800 - 5000 1800 - 5000 4.75 - 5.25 VFQFPN 16 39.5
    F6921
    KUバンド衛星通信用デュアルチャンネル低雑音アンプ    		 10700 - 12750 10700 - 12750 0.9 - 1 FCCSP 23 19.5
    F6922
    Dual-Channel Low Noise Amplifier for Ka-Band SATCOM    		 17700 - 21200 17700 - 21200 0.9 - 1 FCCSP 23 19.5
    F6923
    KU / CDLバンド用デュアルチャンネル低雑音アンプ    		 14000 - 17000 14000 - 17000 0.9 - 1 FCCSP 23 19.5

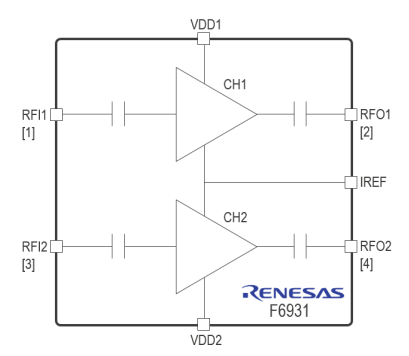

    F6931
    Dual-Channel Low Noise Amplifier for Ku-Band SATCOM    		 10700 - 12750 10700 - 12750 1.1 - 1.3 FCCSP 23 23 24
    F6932
    Dual-Channel Low Noise Amplifier for Ka-Band SATCOM    		 17700 - 21200 17700 - 21200 1.1 - 1.3 FCCSP 23 22, 23 22
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product

    ドキュメント

    タイトル
    		分類 日付
    RF Product Selection Guide
    PDF 2.24 MB     		ガイド
    RF Amplifiers with Zero-Distortion Technology
    PDF 983 KB     		製品概要
    2 items
