Name: RL78/F13 - 低消費電流車載用マイクロコントローラ
Brand: Renesas Electronics Corporation
SKU: RL78/F13 - 低消費電流車載用マイクロコントローラ
Price: 2.17922 USD
Availability: InStock

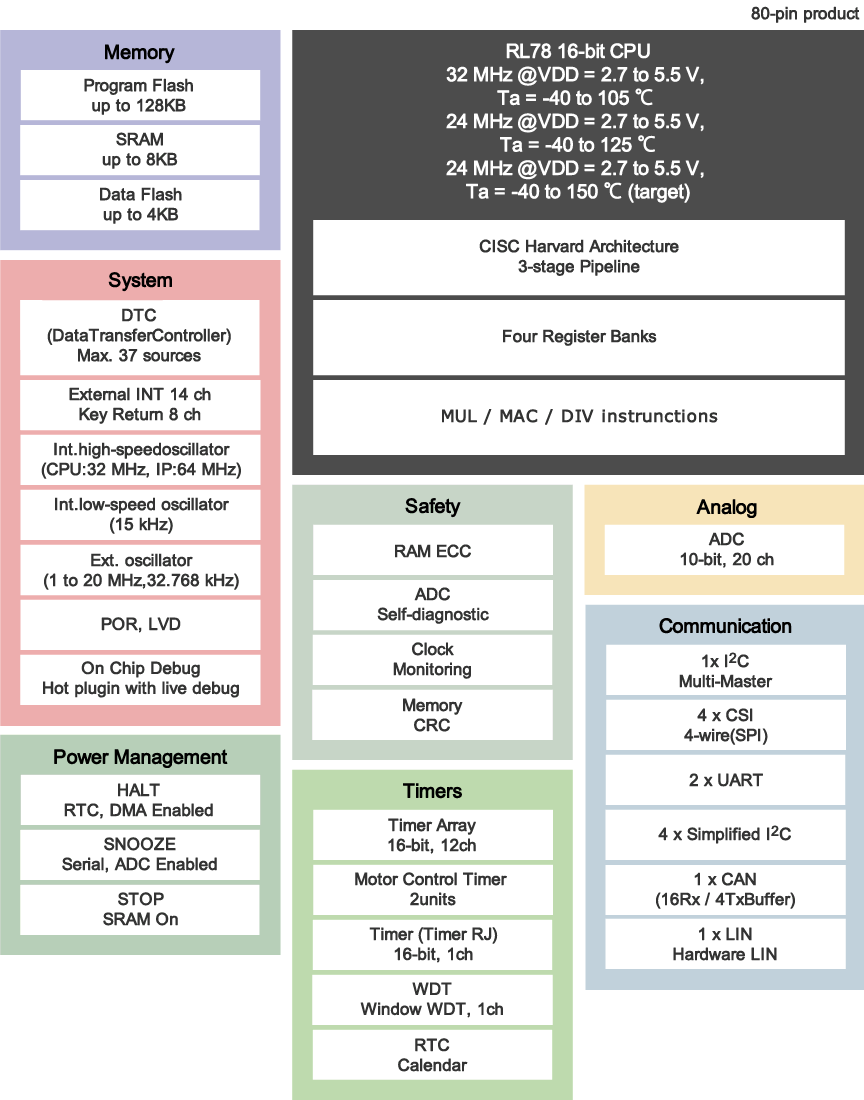

特長

CPU：RL78コア、最大32MHz
電圧：2.7V～5.5V
パッケージ：32～48ピン HVQFN、48～80ピン LFQFP、20～30ピン LSSOP
メモリ：SRAM最大8KB、プログラムフラッシュ最大128KB
PWM：PWM出力 x 16、3相PWMl出力機能
アナログ機能：10ビットA/Dコンバータ（ch）x 8
オンチップオシレータ周波数（MHz）：64M、48M、32M、24M、16M、12M、8M、4M、1M、低速オシレータ15kHz
その他：PLL、RTC、パワーオンリセット、低電圧検出

RL78 低消費電力 8 & 16ビットMCU内の他の製品を探す

説明

RL78/F13マイコンは78K0RおよびR8Cの後継品であり、20-80ピン、16-128KBフラッシュメモリのラインアップを用意、業界最小レベルの消費電流を実現。車載インタフェースとして一般的なCANモジュール、LINモジュールを搭載し、RL78/F12の機能安全の関連機能に RAM ECC機能、PLLロック機能、ポート出力状態モニタ、スタックオーバーフロー検出、WDT専用内蔵発振器など追加。より信頼性の高いシステムを構築できるため、車載用途はもちろん産業用途にも使用可能。

パラメータ

属性	値
Program Memory (KB)	16, 32, 48, 64, 96, 128
Data Flash (KB)	4
RAM (KB)	1, 2, 3, 4, 6, 8
Carrier Type	Bulk (Tray), Full Carton (Tray), Tape & Reel
Supply Voltage (V)	2.7 - 5.5
I/O Ports	13, 23, 25, 38, 52, 68
Temp. Range (°C)	Ta = -40 to +105, Ta = -40 to +105°C, Ta = -40 to +125, Ta = -40 to +125°C, Ta = -40 to +150, Ta = -40 to +150°C
Operating Freq (Max) (MHz)	24, 32
USB FS (host ch/device ch)	( 0 / 0 )
SCI or UART (ch)	2, 3
SPI (ch)	2, 3, 4
I2C (#)	2, 3, 4, 5
CAN (ch)	0, 1
CAN-FD (ch)	0
Wireless	No
LIN (#)	1
16-Bit Timer (ch) (#)	11, 15
12-Bit A/D Converter (ch)	0
10-Bit A/D Converter (ch)	4, 8, 10, 12, 15, 19, 20
24-Bit Sigma-Delta A/D Converter (ch)	0
12-Bit D/A Converter (ch)	0
10-Bit D/A Converter (ch) (#)	0
8-Bit D/A Converter (ch)	0
Capacitive Touch Sensing Unit (ch)	0
Segment LCD Controller	No
Security & Encryption	No

パッケージオプション

Pkg. Type	Pkg. Dimensions (mm)	Lead Count (#)	Pitch (mm)
HVQFN	5 x 5 x 0.9	32	0.5
HVQFN	7 x 7 x 0.9	48	0.5
HWQFN	5 x 5 x 0.8	32	0.5
LFQFP	7 x 7 x 1.6	48	0.5
LFQFP	10 x 10 x 1.6	64	0.5
LFQFP	12 x 12 x 1.6	80	0.5
LSSOP	6 x 6 x 1.4	20	0.65
LSSOP	10 x 6 x 1.4	30	0.65

アプリケーション・ブロック図

	Gear Shifter Smart gear shifter with IPS and MCU enables precise, durable, and efficient control.
	サンルーフコントローラ MCUとIPDを備えたサンルーフ制御システムは、車両での正確で安全かつ効率的な操作を保証します。
	12Vモータコントローラ FOCまたは台形波制御を備えたコンパクトな12V BLDCモータコントローラにより、迅速かつ効率的な開発を実現します。
	AHL制御チャンネル付き車載カメラシステムシングルケーブルビデオ伝送と制御、およびI2Cブロワー制御を備えた車載用AHLカメラシステム。
	12V/48V EV/HEVシステム用双方向DC/DCコンバータ 12V/48VのEVおよびHEVシステムに最適な高効率双方向DC/DCコンバータです。
	ソリッドステート車載配電モジュールソリッドステートパワーモジュールは、IPD保護と制御を備えた安全でコンパクトな車載ネットワークを実現します。
	CAN/LINインタフェースを備えた車載センサ車載センサシステムは、SSC、MCU、LIN/CANをサポートし、精度、柔軟性、信頼性の高い性能を提供します。
