酸素飽和度・近接・照度・カラーセンサ Pmod™ ボード（ルネサス Quick-Connect IoT）
ページセクションへ移動：
概要
説明

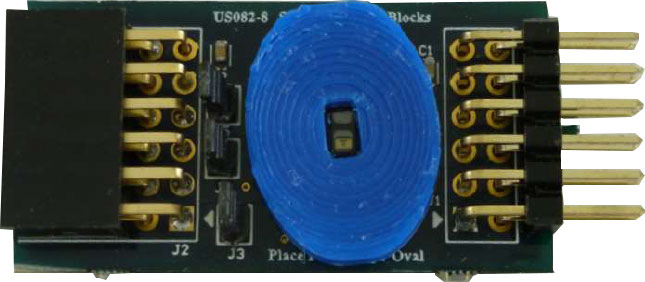

US082-OB1203EVZ ボードは 、マルチチャネル照度センサ（LS/CS）、近接センサ（PS）および光容積脈波測定センサ（PPG）を統合したOB1203センサモジュールを搭載し、システムの迅速な開発、試作を可能にします。このボードは搭載センサ用に標準の Pmod™ タイプ 6A（拡張 I2C）接続を提供し、対応するコネクタを装着した任意のMCU 評価キットに差し込むことができます。
US082-OB1203EVZ の特徴はボードの両側に Pmod コネクタを持っていることで別のタイプ6/6Aボードをデイジーチェーン状に接続できます。ルネサス IDE（e2 studio）のソフトウェアサポートは、センサと MCU を接続するコードを生成し、 開発期間を大幅に短縮します。 標準コネクタとソフトウェアサポートで、US082-OB1203EVZ はルネサス クイックコネクト IoT を使用した IoT システムの開発に貢献します。
特長
- OB1203 センサ搭載：
- 最大ドライブ電流250mAの2つのLED、光検出器を統合し、SpO2測定に最適化されたモジュール
- 0.06ルクスから 150000 ルクス以上まで対応可能なワイドレンジ照度センサ
- 正確な相関色温度（CCT）とCIE 1931 XYZ（RGB）色空間に対応したカラーセンサ(レッド、グリーン、ブルー、クリア)
- 近接センサ
- 標準化されたタイプ 6A Pmod コネクタは I2C 拡張インターフェースに対応
- デュアルコネクタはデイジーチェーン接続ソリューションのために信号のパススルーが可能
アプリケーション
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| センサソフトウェア ルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。
|
Sensor | ルネサス |
| Quick-Connect IoT Platform Quick-Connect IoT platform enables fast prototyping by providing compatible hardware and software building blocks.
|
Other Hardware | ルネサス |
2 items
|
||
