RAMモニタ　R0K332100Z000BR

モニタデバッガ/RAMモニタ

概要

SDI RAMモニタ R0K332100Z000BR は、M32R/ECU用のデバッグインタフェースSDI（Scalable Debug Interface）を使用したRAMモニタ製品です。[For Japan Only]

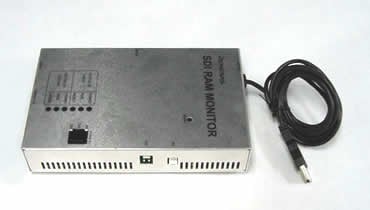

R0K332100Z000BR image
  • 製品付属のコントロールソフトウェアJram32R_usbと共に使用することでM32R/ECUの プログラム開発を支援。
  • ホストPCとRAMモニタはUSBインタフェースで簡単に接続/通信可能。
  • Learn More

ドキュメント

サポート

サポートコミュニティ

サポートコミュニティ

ルネサスエンジニアリングコミュニティの技術スタッフから迅速なオンライン技術サポートを受けることができます。
サポート
記事を参照する

ナレッジベース

ナレッジベースを参照して、役立つ記事、FAQ、その他の役立つリソースを入手してください。
記事を参照する
サポートチケット

サポートチケット

技術的に深い内容や公開したくない内容のご質問はこちらです。
チケットを発行

詳細情報

仕様一覧

項 目内 容
対応MCUM32R/ECUシリーズ
動作モードモニタモード/トレースモード
モニタモード概要指定アドレスの内容を非同期に読み出す
サンプル速度ホストPCの動作状況、性能に依存（参考：1Kバイト/100ms）
メモリ書き換え可能
トレースモード概要指定周期ごとに指定アドレスの内容をトレースメモリに格納する
周期1ms ～ 1s
ポイント数最大999点
サンプル速度最大32点/1ms
開始トリガ外部イベント、データ比較、リセット解除、電源入力
停止トリガ強制停止、メモリFULL
トレース量16Mバイト（メモリFULL/FREE：上書き）
メモリ書き換え不可能（トレース停止中は書き換え可能）
実行制御リセット、実行開始、強制ブレーク
ホストPCとの接続USB2.0 ハイスピード
ユーザシステムとの接続JTAG接続
イベント入力2点
AD/DA基板接続機能拡張用（未サポート）
5V電源付属の5V電源ケーブルにて5.0V±5% 0.5Aを供給
12V電源付属の12V電源ケーブルにて12.0V±5% 0.5Aを供給
外形寸法（突起部を除く）横幅：172.0mm、奥行き：104.0mm、高さ：33.1mm
使用時環境条件温度、湿度-20 ～ 80℃、20 ～ 80%
塵、ほこり一般事務所程度
保管時環境条件温度、湿度-20 ～ 80℃、0 ～ 90%
塵、ほこり一般事務所程度
海外規格適合なし

システム構成

RAMモニタウィンドウイメージ

PCインタフェース

  • USB通信インタフェース（USB2.0 ハイスピード）

コントロールソフトウェアJram32R_usb

概　要

Jram32R_usbは、SDI RAMモニタ R0K332100Z000BRのコントロールソフトウェアで、製品に同梱されています。

特　長

  • USB通信インタフェースをサポート
  • リアルタイムRAMモニタリング
  • M32R/ECUの疑似フラッシュエミュレーション機能をサポート
  • ユーザシステム上のMCUを制御可能

ソフトウェア動作環境

  • IBM PC/AT互換機（Windows® XP、Windows® 2000）

機能概要

機能項目機能概要
セキュリティチェック機能GUIの起動時、IDコードによるセキュリティチェック実施
RAMモニタ機能ウォッチポイントの設定任意のメモリアドレスをウォッチポイントとして登録/変更/削除
RAMモニタ登録されたウォッチポイントのデータ表示
RAMトレース登録されたウォッチポイントのデータ取得および、ファイル出力データ
取得開始条件の設定
MCU制御MCUの実行開始/実行停止/ハードウェアリセット
疑似フラッシュエミュレーション機能MCUの疑似フラッシュエミュレーション機能（ROMの一部分をRAMに
マッピング可能）により、疑似的にROM内容の変更可能
フラッシュE/W機能MCU内蔵フラッシュメモリへのユーザプログラム書き込み

RAMモニタウィンドウイメージ

R0K332100Z000BR RAM MONITOR WINDOW IMAGE

ターゲットデバイス

シリーズグループ
M32R/ECUシリーズ32176
32185、32186
32192、32195、32196
