概要
説明

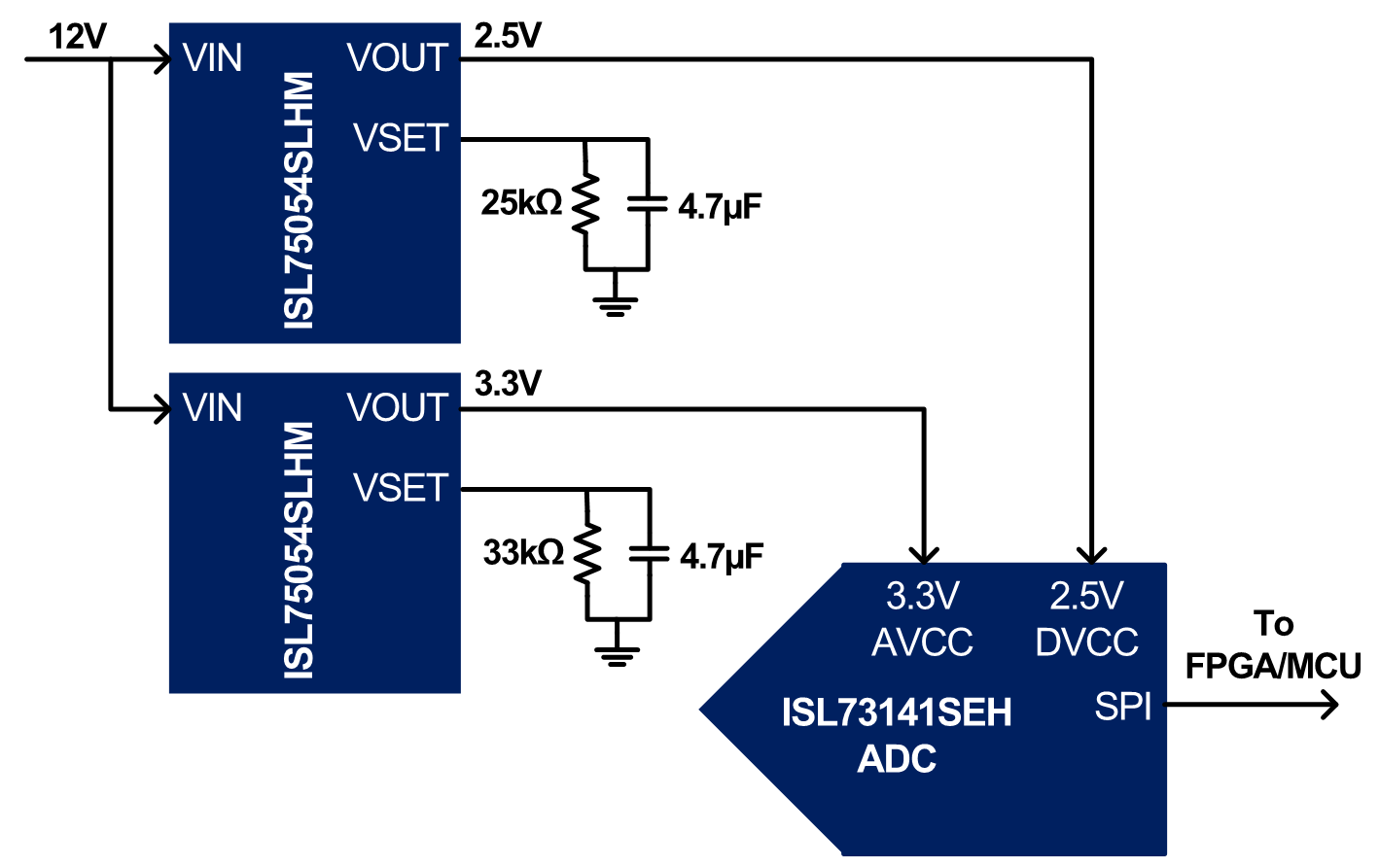

ISL75054Mは、耐放射線性低ドロップアウトリニアレギュレータです。ADCおよびRFアプリケーションの電源として使用される超低ノイズおよび高PSRRなどを備えています。 動作電源電圧範囲は2.7V〜30Vで、出力電圧範囲は0.5V〜VIN - VDOです。 このデバイスは、標準379mVのドロップアウト電圧で最大1.0Aの電流を供給します。 ビルトイン保護には、フォールドバック、内部および外部のプログラマブル電流制限、および過熱保護などが含まれます。 このISL75054Mは、10Hzから100kHzまでで4μVRMSの超低RMSノイズ、120Hzで101.5dBの超高PSRRを実現し、耐放射線LDOとしては優れたノイズ性能とPSRRを特長としています。
ISL75054Mは、16ピンヒートシンク薄型シュリンクスモールアウトライン(HTSSOP)パッケージで提供され、-55°C〜+125°Cの軍用全温度範囲で動作します。
特長
- ルネサスの耐放射線スクリーニングおよびQCI Flow(R34TB0004EU)に適合
- 超低RMSノイズ:10Hz〜100kHzで4μVRMS
- 超低スポットノイズ:10kHzで12.5nV/√Hz
- 超高PSRR
- 120Hzで101.5dB、10kHzで85dB、100kHzで40.9dB、1MHzで32.5dB、10MHzで16.5dB
- 最大出力電流:1A
- 入力電圧範囲
- 2.7V〜30V
- 出力電圧範囲(VOUT):0.5V〜VIN - VDO
- 低ドロップアウト電圧(VDO):IOUT = 1Aで379mV
- 1つの抵抗器を使用した出力電圧調整機能
- フォールドバックを備えたプログラマブル内部 ILIM
- TID放射線ロット受入試験(RLAT)(LDR:≤10mrad(Si)/s)
- ISL75054M30VZ:30krad(Si)
- ISL75054M50VZ:50krad(Si)
- 特性評価を参照してください
o 46MeV•cm2/mgでVIN = 32Vの場合、DSEEなし
o 46MeV•cm2/mgでSEFIなし
46MeV•cm2/mgでVOUT にSETなし
製品比較
アプリケーション
ドキュメント
ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| データシート | PDF 3.01 MB | |
| 技術概要 | PDF 356 KB | |
| アプリケーションノート | PDF 224 KB | |
3件
|
||
設計・開発
ボード＆キット
Demonstration
ISL75054MDEMO1Z
アクティブ
耐放射線性30V低ノイズLDOデモボード
ISL75054MDEMO1Zデモ・ボードは、超低ノイズ、高PSRRかつ耐放射線性の低ドロップアウト・レギュレータ(LDO)であるISL75054Mをメインとしています。RFデバイスやADCなどのセンシティブなアナログ負荷への電力供給に最適です。
ISL75054Mは、2.7V〜30Vの広い入力電圧範囲をサポートし、0.5Vから(VIN - VDO)までの出力調整を備えます。また、最大1Aの出力電流を供給できます。 主な特長には、ソフトスタート調整、オープンドレインパワーグッドインジケータ、および出力ステータス監視向け過電圧/低電圧検出などがあります。
過熱シャットダウン...
Recommended Documents:
Evaluation
ISL75054MEVAL1Z
アクティブ
耐放射線性30V低ノイズLDO評価ボード
ISL75054MEVAL1Z評価ボードは、超低ノイズ、高PSRR、耐放射線性低ロップアウトレギュレータ(LDO)であるISL75054Mをメインとしています。RFデバイスやADCなどのセンシティブなアナログ負荷への電力供給に最適です。
このISL75054Mは、2.7V〜30Vの広い入力電圧範囲をサポートし、0.5Vから(VIN - VDO)までの出力調整を備えます。また、最大1Aの出力電流を供給できます。 主な特長には、ソフトスタート調整、オープンドレインパワーグッドインジケータ、および出力ステータス監視向け過電圧/低電圧検出などがあります。
過熱シャットダウン...
Recommended Documents:
モデル
ECADモデル
SamacSysの回路図シンボル、PCBフットプリント、および3D CADモデルは、製品オプションテーブルのCADモデルリンクをクリックすることで参照できます。シンボルまたはモデルが対応していない場合は、SamacSysに直接リクエスト可能です。
