Evaluation Board Kit for RZ/G2UL MPU
RZ/G2ULの評価に最適な評価ボードキットです。RZ/G2UL Evaluation Board Kitはモジュールボード(SOM)とキャリアボードで構成されています。モジュールボードはSMARC v2.1規格に準拠しています。
同梱物：
- RZ/G2ULC Module Board (SMARC2.1)
- Common Carrier...
概要
説明

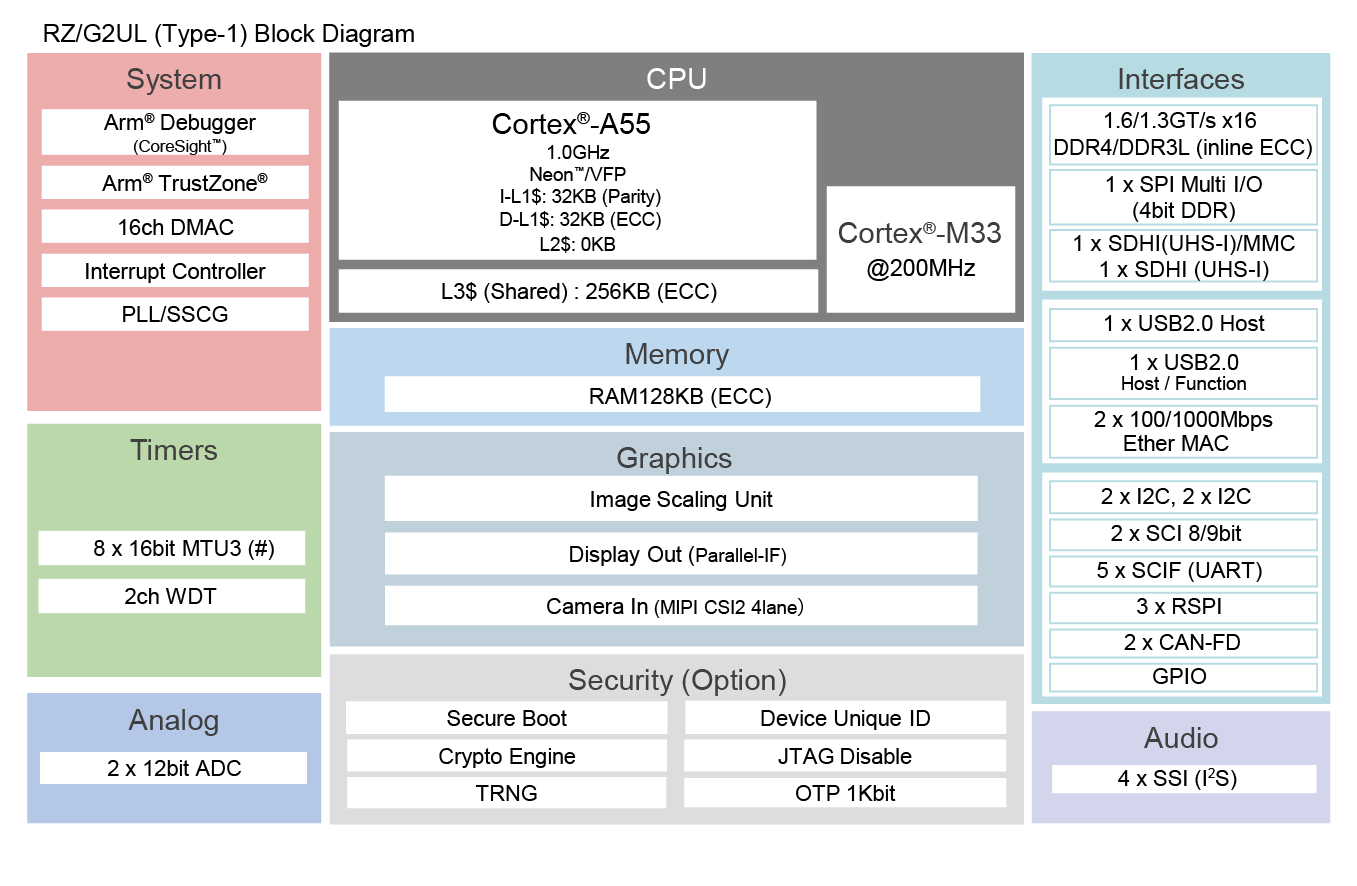

RZ/G2ULマイクロプロセッサはCortex®-A55（1.0GHz）CPU、16ビットDDR3L/DDR4 インタフェースを備え、シンプルなLCDコントローラを内蔵しています。また、カメラ入力、ディスプレイ出力、USB 2.0、およびGbit-Etherなどの多くのインターフェースも備えており、エントリークラスの産業用途ゲートウエイ制御機器や、シンプルなGUI機能を備えた機器などのアプリケーションに最適です。
更に、RZ/G2ULは２つのタイプがあります。Type-1はすべての機能をサポートしており、Type-2はRZ/G2LCとのピン互換をサポートしております。それぞれがサポートする機能の違いはRZ/G2UL Overviewを参照ください。
Type-1 Part Number: R9A07G043U11GBG#BC0
Type-2 Part Number: R9A07G043U12GBG#BC0
ソフトウェアプラットフォームとして， Verified Linux Packageを提供しています．Linux Kernel，ミドルウェア・ドライバ，基本ソフトウェアをパッケージングし，動作検証済みのパッケージとしてルネサスから提供します．(その他のOSにつきましては，ルネサス営業にお問い合わせください)
特長
- Cortex-A55（シングル）
- Cortex-M33
- LCDコントローラ
- カメラ入力(MIPI-CSI)
- ディスプレイ出力(Parallel-IF)
- USB 2.0インターフェース 2ch、SDインターフェース 1ch
- CANインタフェース（CAN FD）
- ギガビットイーサネット2ch
- メモリの誤り検出・訂正（ECC）機能
- DDR4あるいはDDR3Lの外部メモリインタフェース
- 13mm角のBGAパッケージ
製品比較
アプリケーション
- Barcode scanner
- Industrial gateway
- Sound system
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| RZ/G Verified Linux Package [5.10-CIP版] RZ/Gグループ向けLinuxパッケージを提供します。本製品は動作検証を実施済みであり、定期メンテナンスも実施します。
|
Software Package | ルネサス |
| RZ/G Multi-OS Package RZ/G Multi-OS Packageは、Arm® Cortex-Mコア搭載Renesas MCU向けソフトウェアパッケージであるRZ/G Flexible Software Package(FSP)とプロセッサ間通信用フレームワークの標準化APIであるOpenAMPから構成される、マルチOSソリューション開発用ソフトウェアパッケージです。
|
Software Package | ルネサス |
| RZ MPU Security Package (Linux OS) RZ MPU向けSecurity Packageを提供します。 本パッケージは、各デバイス向けに用意されたLinuxパッケージと合わせてご利用ください。
|
Software Package | ルネサス |
| RZ スマート・コンフィグレータ RZ スマート・コンフィグレータは、マイコンの初期設定プログラムを自動で生成することができるツールです。RZマイコン周辺の端子設定、ミドルウェアやドライバの組み込みなど、お客様の開発に応じたソフトウェアの組み合わせと設定がスピーディかつスマートに実現できます。
|
Solution Toolkit | ルネサス |
| 統合開発環境 e² studio RZファミリ向け情報 Eclipseベース ルネサス統合開発環境
|
IDE and Coding Tool | ルネサス |
| RZ MPU WebUI Package for Verified Linux Package [5.10-CIP版] RZ MPU向けWebUIパッケージを提供します。WebUIは、Webベースの管理ツールであり、ネットワーク経由でユーザにユーザインタフェース(UI)を提供します。
|
Software Package | ルネサス |
| SEGGER J-Link and J-Trace PRO The J-Link debug probes offer full support for RZ Family MPUs. With their outstanding performance, robustness, and ease of use are widely recognized as the market-leading debug probes today.
|
Emulator | SEGGER |
7件
|
||
ボード＆キット
e-con e-CAM20 – RZ/V2L Full HD Global Shutter Camera
e-CAM20_CURZ is a Full HD color global shutter camera based on Renesas RZ/V2L, RZ/G2L, RZ/G2LC, and RZ/G2UL processors. This camera is based on the 1/2.6" AR0234CS CMOS...
e-con e-CAM21 – RZ/V2L Full HD Ultra-Low Light Camera
e-CAM21_CURZ is a Full HD color ultra-low light camera for Renesas RZ/V2L, RZ/G2L, RZ/G2LC, and RZ/G2UL processors. This camera is based on the Sony STARVIS™ IMX462...
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
Processing table
| RZ/G | Cortex-A55 x 1 + Cortex-M33 x 1 | 1000 | 64 | Cortex-M33 | 128 | DDR3L-1333, DDR4-1600 (16-bit) | No | No | No | 2 | 2 | 10/100M/1G x 2 ch | USB2.0 x 2 ch (1H. 1H/F/OTG) | 82 | LFBGA | 361 | -40 to 85°C | 2032 10月 | 0 | いいえ | Yes | 16-bit x 8-ch | 12-bit x 2-ch | Display Function | No | 2.97 - 3.63 | Cortex-A55 x 1 + Cortex-M33 x 1 | 3 | 8.761 | サンプルを入手, | |
| RZ/G | Cortex-A55 x 1 + Cortex-M33 x 1 | 1000 | 64 | Cortex-M33 | 128 | DDR3L-1333, DDR4-1600 (16-bit) | No | No | No | 2 | 2 | 10/100M/1G x 1 ch | USB2.0 x 2 ch (1H. 1H/F/OTG) | 57 | LFBGA | 361 | -40 to 85°C | 2032 10月 | 0 | いいえ | Yes | 16-bit x 5-ch | - | - | No | 2.97 - 3.63 | Cortex-A55 x 1 + Cortex-M33 x 1 | 3 | 8.761 | サンプルを入手, | |
| RZ/G | Cortex-A55 x 1 + Cortex-M33 x 1 | 1000 | 64 | Cortex-M33 | 128 | DDR3L-1333, DDR4-1600 (16-bit) | No | No | No | 2 | 2 | 10/100M/1G x 2 ch | USB2.0 x 2 ch (1H. 1H/F/OTG) | 82 | LFBGA | 361 | -40 to 85°C | 2032 10月 | 0 | いいえ | Yes | 16-bit x 8-ch | 12-bit x 2-ch | Display Function | No | 2.97 - 3.63 | Cortex-A55 x 1 + Cortex-M33 x 1 | 3 | 8.761 | サンプルを入手, | |
| RZ/G | Cortex-A55 x 1 + Cortex-M33 x 1 | 1000 | 64 | Cortex-M33 | 128 | DDR3L-1333, DDR4-1600 (16-bit) | No | No | No | 2 | 2 | 10/100M/1G x 1 ch | USB2.0 x 2 ch (1H. 1H/F/OTG) | 57 | LFBGA | 361 | -40 to 85°C | 2032 10月 | 0 | いいえ | Yes | 16-bit x 5-ch | - | - | No | 2.97 - 3.63 | Cortex-A55 x 1 + Cortex-M33 x 1 | 3 | 9.417 | サンプルを入手, | |
| RZ/G | Cortex-A55 x 1 + Cortex-M33 x 1 | 1000 | 64 | Cortex-M33 | 128 | DDR3L-1333, DDR4-1600 (16-bit) | No | No | No | 2 | 2 | 10/100M/1G x 2 ch | USB2.0 x 2 ch (1H. 1H/F/OTG) | 82 | LFBGA | 361 | -40 to 85°C | 2032 10月 | 0 | いいえ | Yes | 16-bit x 8-ch | 12-bit x 2-ch | Display Function | AES, Arm TrustZone, ECC, Hash, RSA, Secure boot, TRNG | 2.97 - 3.63 | Cortex-A55 x 1 + Cortex-M33 x 1 | 3 | 9.314 | サンプルを入手, | |
| RZ/G | Cortex-A55 x 1 + Cortex-M33 x 1 | 1000 | 64 | Cortex-M33 | 128 | DDR3L-1333, DDR4-1600 (16-bit) | No | No | No | 2 | 2 | 10/100M/1G x 2 ch | USB2.0 x 2 ch (1H. 1H/F/OTG) | 82 | LFBGA | 361 | -40 to 85°C | 2032 10月 | 0 | いいえ | Yes | 16-bit x 8-ch | 12-bit x 2-ch | Display Function | AES, Arm TrustZone, ECC, Hash, RSA, Secure boot, TRNG | 2.97 - 3.63 | Cortex-A55 x 1 + Cortex-M33 x 1 | 3 | 9.314 | サンプルを入手, | |
| RZ/G | Cortex-A55 x 1 + Cortex-M33 x 1 | 1000 | 64 | Cortex-M33 | 128 | DDR3L-1333, DDR4-1600 (16-bit) | No | No | No | 2 | 2 | 10/100M/1G x 1 ch | USB2.0 x 2 ch (1H. 1H/F/OTG) | 57 | LFBGA | 361 | -40 to 85°C | 2032 10月 | 0 | いいえ | Yes | 16-bit x 5-ch | - | - | AES, Arm TrustZone, ECC, Hash, RSA, Secure boot, TRNG | 2.97 - 3.63 | Cortex-A55 x 1 + Cortex-M33 x 1 | 3 | 10.01 | サンプルを入手, | |
| RZ/G | Cortex-A55 x 1 + Cortex-M33 x 1 | 1000 | 64 | Cortex-M33 | 128 | DDR3L-1333, DDR4-1600 (16-bit) | No | No | No | 2 | 2 | 10/100M/1G x 1 ch | USB2.0 x 2 ch (1H. 1H/F/OTG) | 57 | LFBGA | 361 | -40 to 85°C | 2032 10月 | 0 | いいえ | Yes | 16-bit x 5-ch | - | - | AES, Arm TrustZone, ECC, Hash, RSA, Secure boot, TRNG | 2.97 - 3.63 | Cortex-A55 x 1 + Cortex-M33 x 1 | 3 | 9.314 | サンプルを入手, |
