概要
説明

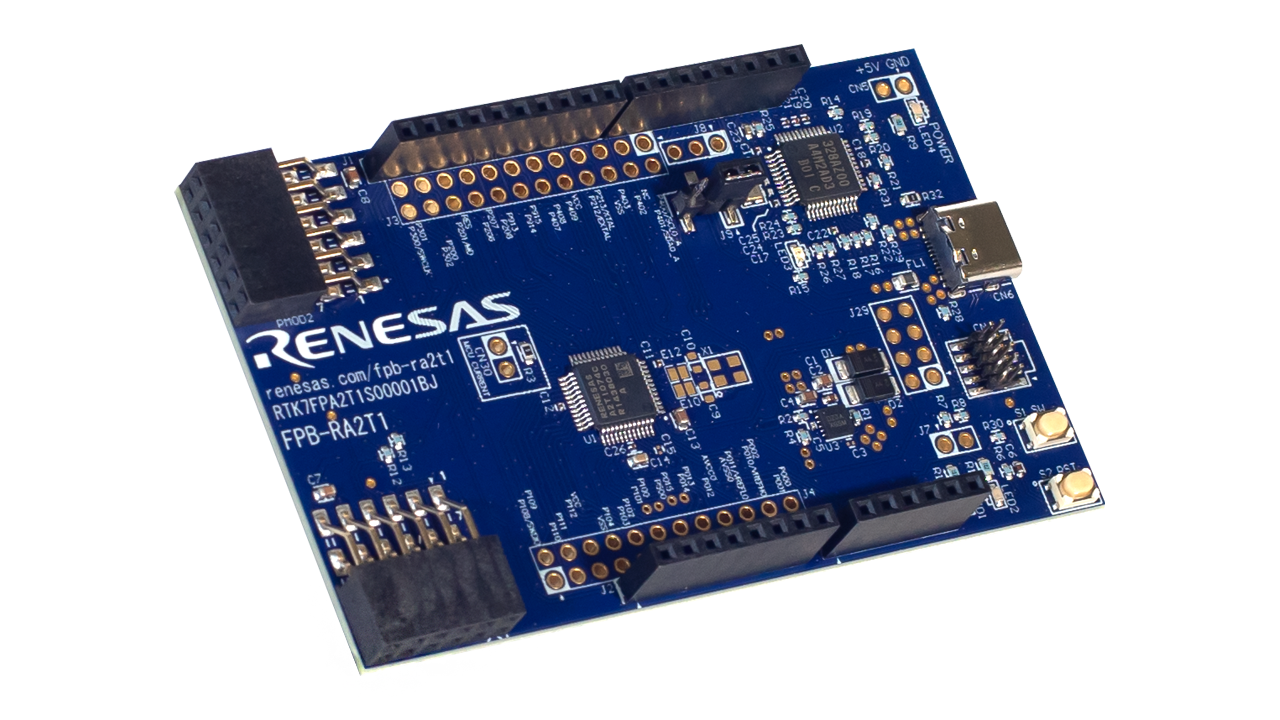

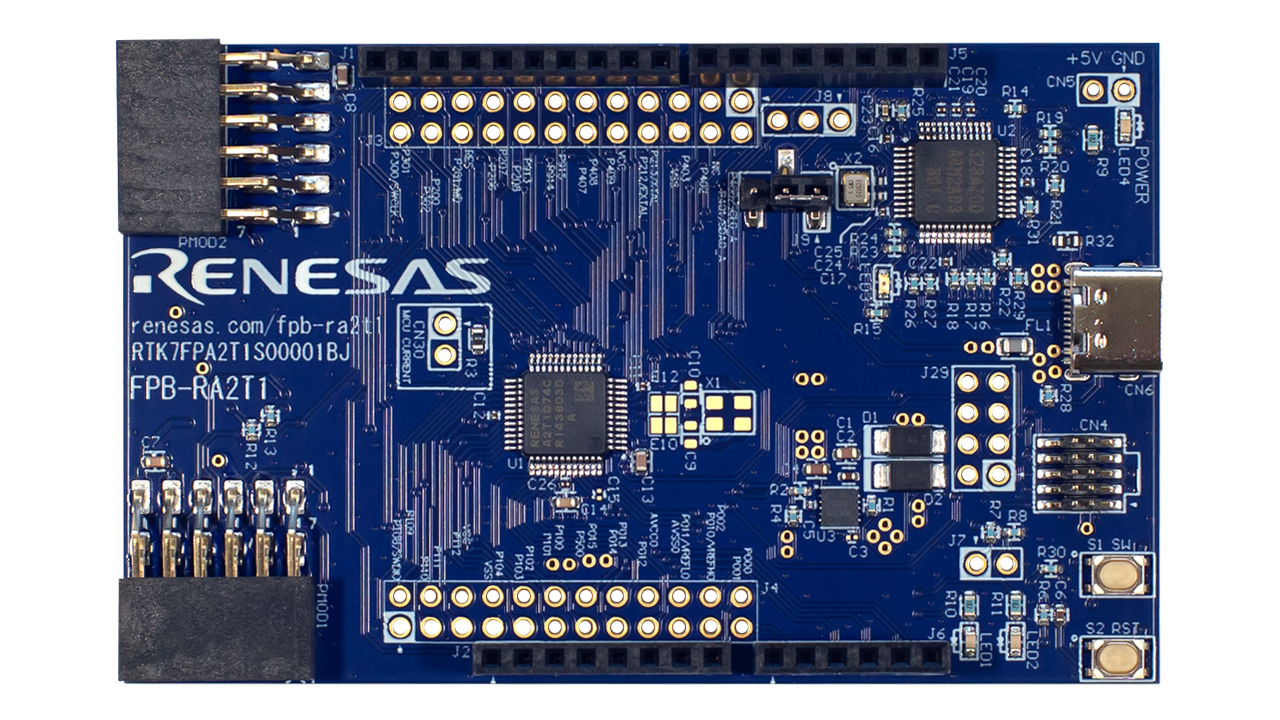

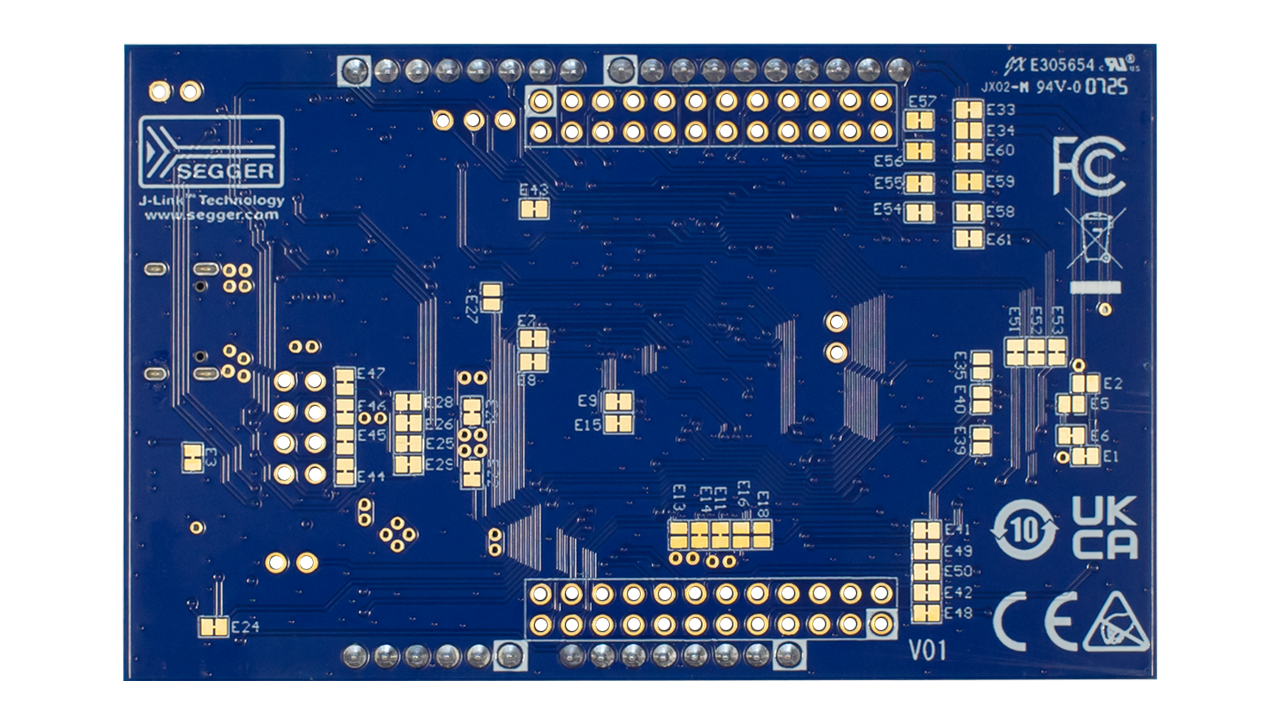

RA2T1 Fast Prototyping Boardは、RA2T1 MCUを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。SEGGER J-Link™エミュレータ回路をボードに内蔵しており、追加のツールを必要とせずにプログラムの書き込み/デバッグが可能です。さらにArduino Uno™およびPmod™インタフェースを標準搭載、マイコンの全ピンにアクセス可能なスルーホールなど、高い拡張性を有しています。
RA2T1 MCUの機能を確認したり、RA2T1 Fast Prototyping Boardと各種無線モジュールやセンサモジュール間の接続を容易にするためのサンプルソフトウェアが用意されています。
特長
- 32ビットマイコンRA2T1(R7FA2T1074CFL)を搭載
- 64MHz, Arm® Cortex®-M23 Core
- ROM: 64KB, RAM: 8KB, Data Flash: 2KB
- 48-pin LFQFP (7mm x 7mm x 1.7mm, 0.5mm pitch)
- オンボードSEGGER J-Link™エミュレータ回路を搭載し、追加のツール不要でプログラムの書き込み/デバッグが可能
- マイコンの全ピンにアクセス可能
- Arduino Uno™およびPmod™インタフェース
- 小型基板:53mm x 85mm
- 各種RA2T1開発環境に対応
- キット同封品 : FPB-RA2T1 v1 ボード, USB 2.0 Type-C™ ケーブル(Type-C オス - Type-C オス)
アプリケーション
ドキュメント
ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| マニュアル－開発ツール | PDF 2.48 MB English | |
| クイックスタートガイド | PDF 288 KB | |
| PCB設計ファイル | ZIP 21.95 MB | |
| アプリケーションノート |
PDF
583 KB
The FPB-RA2T1 example project shows how to write code for various Renesas Flexible Software Package (FSP) modules supported by the FPB-RA2T1 kit. The Flexible Software Package provides an optimized, easy-to-use, scalable, and high-quality software solution for embedded system design.
|
|
| レポート | PDF 187 KB English | |
5件
|
||
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。
注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
|
Software Package | ルネサス |
1件
|
||
サンプルコード
サンプルコード
フィルター
|
||
|---|---|---|
| 分類 | タイトル | 日時 日時 |
| サンプルコード | FPB-RA2T1 Example Project Bundle
The FPB-RA2T1 example project shows how to write code for various Renesas Flexible Software Package (FSP) modules supported by the FPB-RA2T1 kit. The Flexible Software Package provides an optimized, easy-to-use, scalable, and high-quality software solution for embedded system design.
|
|
| サンプルコード | Quick-Start Example Project for FPB-RA2T1
The FPB-RA2T1 Example Project demonstrates the capability of the FSP and FSP by using multiple peripherals. The project initializes the NMI and GPIO modules and uses switch (S1) to control the flashing frequency of the User LEDs. Once programmed, the user can control the board by button presses on the device.
|
|
2件
|
||
関連ボード＆キット
ボード＆キット
Development
MCK-RA2T1
アクティブ
Renesas Flexible Motor Control Kit for RA2T1 MCU Group
MCK-RA2T1は永久磁石同期モータ(ブラシレスDCモータ)を使ったモータ制御の評価を簡単に行うことができる開発キットです。本製品と、ウェブサイトからダウンロードできるサンプルコードやQE for Motorを使うことで、RA2T1を用いたモータ制御評価をすぐに始めることができます。
製品選択
| 型名 | 状態 | 在庫 | 参考価格（米ドル） | Sampleable |
|---|---|---|---|---|
| RTK7FPA2T1S00001BJ | Active | 在庫あり | 1u | $10.95 | Available |
ビデオ&トレーニング
RA2ファミリを初めて使用するユーザーを対象に、開発環境のインストール、プロジェクトの生成、Fast Prototyping Board を用いた基本動作の確認までを分かりやすく解説します。RA2ファミリにおいて J-Link ARM または E2 Lite (ARM) のオンボードデバッガを備えたボードを使用し、新規開発者が迅速かつ安心して開発を始められるよう支援します。
