概要
説明
EK-RA8E2 評価キットは、RA8E2 MCUグループの機能を手軽に評価でき、RenesasのFlexible Software Package（FSP）およびe2 studio IDEを用いた組込みアプリケーションの開発を支援します。豊富なオンボード機能に加え、様々なエコシステム拡張にも対応し、アイデアをすばやく実現できます。

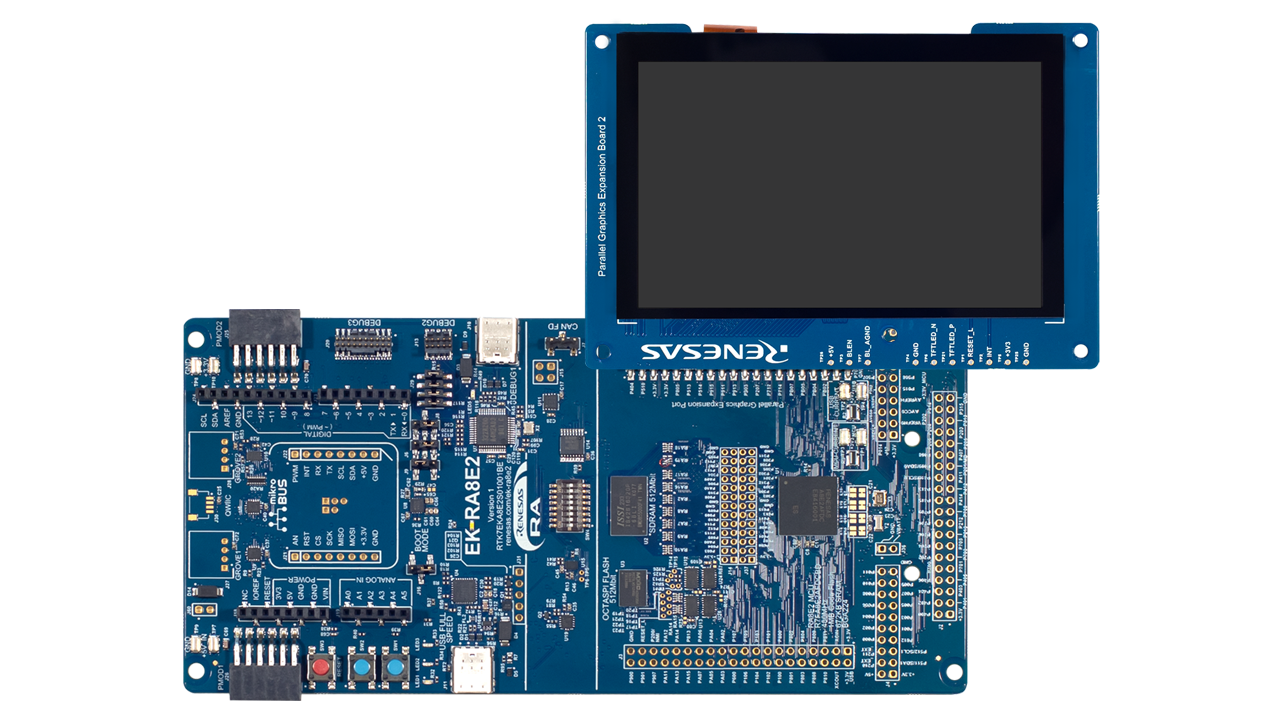

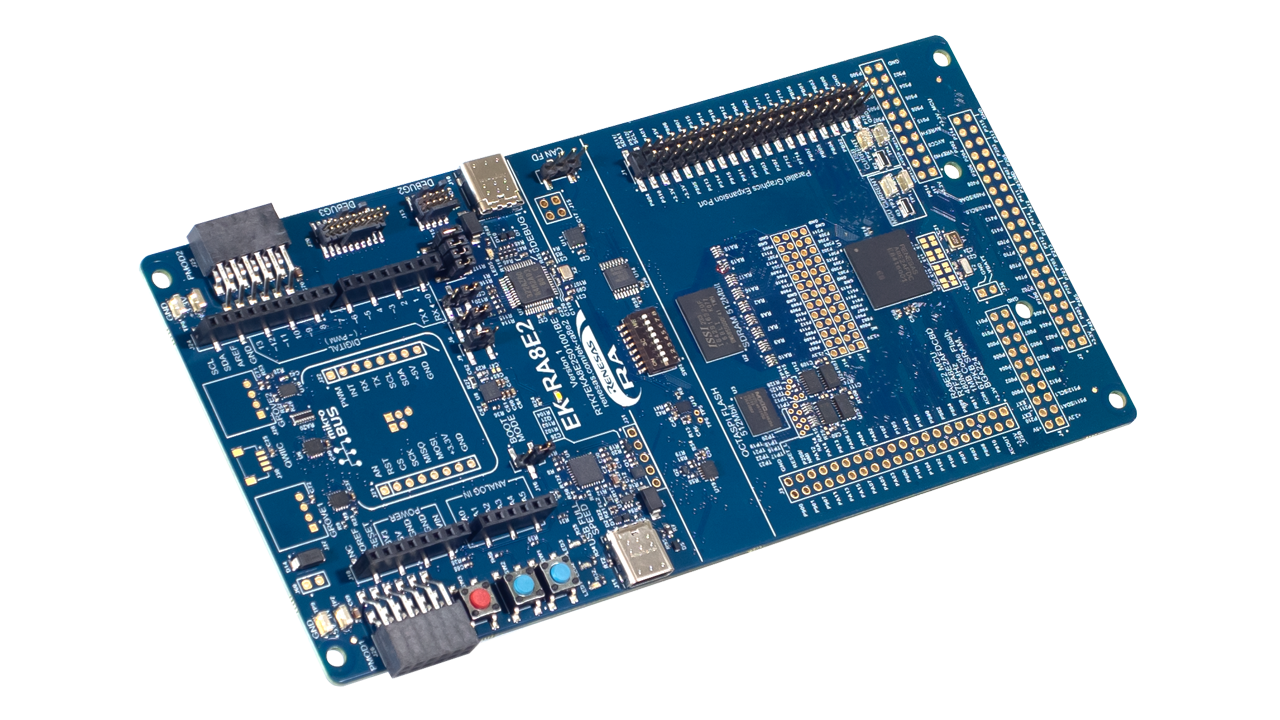

EK-RA8E2ボードは、RA8E2 MCU、OSPIフラッシュ、SDRAM、CAN FD、パラレルグラフィックス拡張ポートを搭載しています。
特長
- MCU ネイティブ ピン アクセス
- R7FA8E2AFDCBD MCU（以下、RA MCU）
- 480MHz, Arm® Cortex®-M85 core
- 1MBコードフラッシュ、672KB SRAM
- 224ピン、BGAパッケージ, 13mm x 13mm x 1.47mm, 0.8mm pitch
- MCUのピンにアクセス可能な2 x 20ピン、2 x 40ピンのスルーホール
- 高精度な消費電流測定のためのMCU電流測定ポイント
- 複数のクロックソースに対応 ― RAマイコン用およびサブクロック用の水晶発振子により、高精度な24.000MHzおよび32,768Hzのリファレンスクロックを提供。RAマイコン内蔵の低精度クロックも利用可能。
- システム制御およびエコシステムアクセス
- USB Full Speed ホストおよびデバイス（USB-Cコネクタ）
- 3つの5V入力ソース
- USB (デバッグ、Full Speed)
- 外部電源(表面実装クランプ・テスト・ポイントと電源入力ビアを使用)
- 3つのデバッグモード
- デバッグオンボード (SWD and JTAG)
- デバッグイン (ETM, SWD, SWO, and JTAG)
- デバッグアウト (SWD, SWO, and JTAG)
- ユーザLEDとボタン
- 3つのユーザ LED (赤、青、緑)
- 電源入力を示す白色LED
- デバッグ接続を示すデバッグ LED (黄)
- 2つのユーザボタン
- 1つのリセットボタン
- 5つのエコシステム拡張機能
- 2つのSeeedGrove® システム (I2C およびアナログ) コネクタ（未実装）
- SparkFun® Qwiic® コネクタ（未実装）
- 2つの Digilent Pmod™(SPI、UART、I2C)コネクタ
- Arduino™ (Uno R3) コネクタ
- MikroElektronika™ mikroBUS コネクタ（未実装）
- MCUモード設定スイッチ
- 固有機能へのアクセス
- 64MB (512Mb) 外部 Octo-SPI NORフラッシュ（RA8E2のOcto-SPI端子に接続）
- 64MB (512Mb) SDRAM（RA8E2のSDRAM端子に接続）
- パラレルグラフィックス拡張ポート（RA8E2の専用ピンに接続）
- CAN FD
- スイッチ（SW4）
アプリケーション
ドキュメント
ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| マニュアル－開発ツール | PDF 5.52 MB | |
| クイックスタートガイド |
PDF
3.95 MB
The Quick Start Guide provides an overview of the "Out-Of-Box" user experience for the EK-RA8E2 evaluation kit. This document describes the kit contents, features, and instructions for running the Quick Start Example Project (QSEP) that is pre-programmed on the kit. In addition, the document provides guidance for modifying and customizing the QSEP and running the new project on the kit.
|
|
| PCB設計ファイル | EK-RA8E2 v1 - Design Package
The design data for the RA8E2 evaluation kit EK-RA8E2 includes the schematic, BOM, PCB layout files, and Gerber artwork - essential tools for enabling complete evaluation of the RA8E2.
|
|
| アプリケーションノート |
PDF
664 KB
The EK-RA8E2 example project bundle demonstrates how to write code for various Renesas Flexible Software Package (FSP) modules supported by the EK-RA8E2 kit. It includes multiple example projects that highlight peripheral usage and system functionality, while leveraging the optimized, scalable, and high‑quality FSP for embedded system design.
|
|
| アプリケーションノート |
PDF
4.10 MB
AI生成コンテンツ:
RA8シリーズMCUの設計において見落とされやすいハードウェアの細部やよくある質問に回答し、ハードウェアマニュアルを補完することを目的としています。電源構成、エミュレータサポート、クロック回路、リセット回路、TrustZone®を含むセキュリティ機能、メモリ構成、I/Oポート設定、低消費電力モードなどの設計上の重要事項を解説します。USBやMIPIなどの周辺機器要件やPCBレイアウトの実践的な注意点も含まれ、RA8シリーズ設計の包括的な参考資料となっています。
|
|
| マニュアル－開発ツール | PDF 541 KB English | |
| アプリケーションノート |
PDF
8.94 MB
The thermostat application demonstrates how to develop complex multi-threaded applications with a touchscreen graphical Human Machine Interface (HMI) using Renesas Flexible Software Package (FSP) and Azure RTOS GUIX.
|
|
| アプリケーションノート |
PDF
15.75 MB
Learn how to create a simple two-screen GUI for the EK-RA8E2 kit using Azure RTOS GUIX Studio. This example walks through the process of building and configuring a new application with the Renesas Flexible Software Package (FSP), highlighting how quickly and easily developers can get started.
|
|
| アプリケーションノート |
PDF
5.33 MB
Learn how to create an application that uses graphical user interfaces with an EK-RA8E2 kit. This application note assumes that you are familiar with the concepts associated with writing multi-threaded applications under a Real-Time Operating System (RTOS) environment, such as FreeRTOS. It makes use of RTOS features such as threads and semaphores. Knowledge of operating these with FreeRTOS can help in understanding the supplied application project in the source code.
|
|
| レポート | PDF 187 KB English | |
10件
|
||
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。
注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
|
Software Package | ルネサス |
| Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, DA148xx, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
|
Programmer (Unit/SW) | ルネサス |
| 統合開発環境 e² studio RAファミリ向け情報 Eclipseベース ルネサス統合開発環境
|
IDE and Coding Tool | ルネサス |
| SEGGER J-Link and J-Trace PRO J-Linkデバッグプローブは、その優れた性能、堅牢性、および使いやすさにより、今日の市場で最も優れたデバッグプローブとして広く認識されています。
|
Emulator | Segger Microcontroller GmbH |
| Arm® Keil® MDK Arm® Keil® MDK is a comprehensive software development solution for Arm-based microcontrollers, including RA Family MCUs, containing all the components that you need to create, build, and debug embedded applications.
|
IDE and Coding Tool | Arm® Keil® MDK |
| IAR Embedded Workbench for Arm IAR Embedded Workbench for Arm (EWARM) は、Arm向けの包括的な開発環境を提供します。迅速でコンパクトなコードを生成し、コードを完全に管理することができます。
|
IDE and Coding Tool | IAR Systems |
| ディスプレイ対応開発支援ツール QE for Display Renesas製ディスプレイコントローラのLCD表示機能を使った組み込みシステム開発に対応した開発支援ツール [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU: RZ, RX, RA]
|
Solution Toolkit | ルネサス |
7件
|
||
サンプルコード
サンプルコード
フィルター
|
||
|---|---|---|
| 分類 | タイトル | 日時 日時 |
| サンプルコード | EK-RA8E2 Example Project Bundle - Sample Code
The EK-RA8E2 example project bundle demonstrates how to write code for various Renesas Flexible Software Package (FSP) modules supported by the EK-RA8E2 kit. The sample code provides ready‑to‑build reference implementations that illustrate peripheral operation and system behavior, enabling developers to quickly evaluate FSP features and accelerate embedded application development.
|
|
| サンプルコード | Quick-Start Example Project for EK-RA8E2
The EK-RA8E2 Example Project demonstrates specific capabilities of the EK and FSP by using multiple peripherals. The project initializes the QSPI, MIPI CSI, GLCD, and GPIO modules along with various supporting stacks to create an interactive user demo.
|
|
| サンプルコード | "GUIX Thermostat" for EK-RA8E2 Parallel GLCD Display
Configure the drivers and libraries included with the FSP to set up the parallel LCD display controller, touch screen driver, and RTOS components like semaphores, queues, and mutexes for communication between application tasks. Create a basic GUIX interface for FSP that integrates the touch driver, manages multiple hardware accesses, handles system updates, and processes event handling.
|
|
| サンプルコード | GUIX "Hello World" for EK-RA8E2
Set up a basic "Hello World" touch screen interface using Azure RTOS GUIX in e2 studio using this sample code. Configure the GLCD controller, touch screen driver, and necessary FSP libraries, using semaphores for task communication within the application. When it is running, the application will respond to touchscreen actions, presenting a basic graphical user interface (GUI).
|
|
| サンプルコード | Getting Started with the Graphics Application on EK-RA8E2
Develop complex multi-threaded applications with a touchscreen graphical Human Machine Interface (HMI) by using the Renesas Flexible Software Package (FSP) and SEGGER AppWizard.
|
|
5件
|
||
関連ボード＆キット
ボード＆キット
Evaluation
EK-RA8D1
アクティブ
RA8D1 MCUグループ評価キット
EK-RA8D1 評価キットを使用すると、RA8D1 MCUグループの機能を容易に評価できると共にに、RAファミリが持つルネサス独自のFlexible Software Package（FSP）と様々なIDE を使用して、組込みシステム向けアプリケーションを開発することができます。
EK-RA8D1キットは、グラフィックスLCDコントローラを備えるRA8D1マイコンを搭載したEK-RA8D1ボード、静電容量式タッチオーバーレイ付き4.5インチTFTカラーLCD（480 x 854）を搭載したMIPIグラフィックス拡張ボード... 続きを読む
Evaluation
EK-RA8P1
アクティブ
RA8P1 MCUグループ評価キット
EK-RA8P1評価キットはRA8P1 MCUグループを容易に評価できるとともに、RAファミリが持つルネサス独自のFlexible Software Package（FSP）と様々なIDE を使用して、人工知能（AI）/モノのインターネット（IoT）向け組込みシステム向けアプリケーションを開発することができます。また、Example Bundleでは、RA8P1 MCUの周辺機能を評価可能な多数のサンプルデモを提供します。
本キットは7.0インチパラレルLCD拡張ボード(1024×600ピクセル)、Arducam製5MピクセルCMOS OV5640を搭載したカメラ拡張ボード... 続きを読む
Evaluation
EK-RA8M1
アクティブ
RA8M1 MCUグループ評価キット
EK-RA8M1 評価キットを使用すると、RA8M1 MCUグループの機能を容易に評価できると共にに、RAファミリが持つルネサス独自のFlexible Software Package（FSP）と様々なIDE を使用して、組込みシステム向けアプリケーションを開発することができます。
はじめに
クイックスタート サンプルプロジェクトを実行する
- EK-RA8M1ボードには、クイックスタートサンプルプロジェクトがあらかじめフラッシュメモリに書き込まれています。（ソースコードは、EK-RA8M1 Example Project Bundleをご参照ください）
- 5V電源に接続されたMicro USB... 続きを読む
Evaluation
FPB-RA8E1
アクティブ
RA8E1 Fast Prototyping Board
RA8E1 Fast Prototyping Boardは、R7FA8E1AFDCFBマイコンを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。 SEGGER J-Link™エミュレータサーキットを内蔵し、追加のツール無しでプログラムの書き込み/デバッグが可能です。 さらにArduino UnoおよびPmod™インタフェースを標準搭載、マイコンの全ピンにアクセス可能なスルーホールなど、高い拡張性を有しています。
RA8E1 Fast Prototyping Boardと各種無線ボードや各種センサを接続するため... 続きを読む
製品選択
| 型名 | 状態 | 在庫 | 参考価格（米ドル） | Sampleable |
|---|---|---|---|---|
| RTK7EKA8E2S01001BE | Active | 在庫あり | 1u | $87.29 | Available |
