RL78ファミリ用 FATファイルシステム [M3S-TFAT-Tiny]

概要

オープンソースFATファイルシステム

M3S-TFAT-Tiny(以下TFATと略します)は、省メモリタイプのFATファイルシステムソフトウェアです。

単機能だった生活機器やコンパクトな産業機器などに、できるだけコストを拡大せずに、より便利な機能を搭載したいというニーズに適したマイコンとして、RXファミリなどをラインアップしています。また、そうした目的を支援するため、ソフトウェアライブラリも、応用がきく最低限の低コストでご提供しています。

TFATを使うと、対応マイコンを搭載したあらゆる機器で、計測データや履歴データなどの蓄積、メモリカード経由での内蔵プログラム書き換えなどが実現できます。FATファイルシステムであり、PCとのデータのやりとりが可能なため、PC側のアプリケーションでデータの分析や管理が簡単にできます。

TFATは様々なメモリデバイスで使用可能です。TFATには各種Renesas Starter Kit付属のCPUボードでマルチメディアカードへのファイル読み書きするサンプルソフトウェアを同梱しています。また、SDカードやUSBメモリへのファイル読み書きも可能です。

リリース情報

対応MCU ソフトウェア名 バージョン/リリース日 提供方法
RL78 M3S-TFAT-Tiny for the RL78 Family 最新Ver:V.2.01 Release00
リリース:2015/03/11
FATファイルシステム本体
FATファイルシステム サンプルプログラム

バージョンアップ内容(ツールニュース参照)

動作環境

入手方法

関連アプリケーションノート

特長

  • 組み込みシステム向けのコンパクト設計
    マイコンの内蔵メモリで実現可能
    ROM 約12.7KB RAM 4byte スタックサイズ約 200 byte
  • OS不要

製品構成

  • ファイルシステムソフトウェア(バイナリ形式のライブラリ)
  • ルネサス製統合開発環境に対応したサンプルプログラム
  • ライブラリ関数の説明書他ドキュメント一式

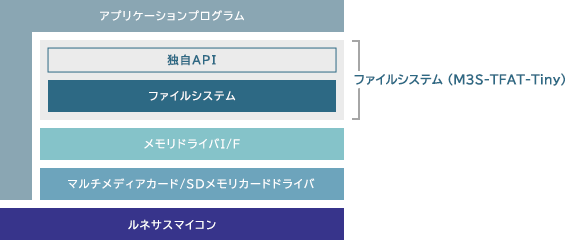

Modular Composition

モジュール構成

機能

関数名 機能概要
f_mount ボリュームのマウント
f_open ファイルのオープン
f_close ファイルのクローズ
f_read ファイルからのデータ読み出し
f_write ファイルへのデータ書き込み
f_lseek ファイルポインタの移動
f_truncate ファイルの切り出し
f_sync キャッシュデータのフラッシュ
f_opendir ディレクトリのオープン
f_readdir ディレクトリの読み出し
f_getfree 空き領域情報の取得
f_stat ファイル情報の取得
f_mkdir ディレクトリの作成
f_unlink ファイル/ディレクトリの削除
f_chmod ファイル/ディレクトリの属性の変更
f_utime ファイル/ディレクトリの時刻情報の変更
f_rename ファイル/ディレクトリの名前変更、移動
disk_initialize ドライブの初期化*
disk_read ドライブからのデータ読み出し*
disk_write ドライブへのデータ書き込み*
disk_ioctl ドライブのI/O制御*
disk_status ドライブ状態の取得*
get_fattime 日付、時刻の取得

*お使いいただくハードウェアに合わせてお客様側で作成いただく必要があります。本ライブラリは特定のハードウェアを前提としていないため、これらの関数(ドライバ)を含んでおりません。

動作環境

対応MCU RL78ファミリ
統合開発環境 CS+ for CC V3.01.00
CS+ for CA,CX V3.01.00
IAR Systems社製 IAR Embedded Workbench for RL78(V.2.10.1)
対応コンパイラ RL78コンパイラ CA78K0R  V1.70以降
RL78コンパイラ CC-RL  V1.01以降
IAR Embedded Workbench for Renesas RL78 V.2.10.1以降
占有ROMサイズ 約12.7Kバイト
占有RAMサイズ 約0.2Kバイト ※スタック領域を含む

用途

  • 各種機器でのデータ保存やデータロギング
    • 産業機器で回転数、温度等のデータを保存
    • 遠隔機器の故障診断のために操作や設定変更の履歴を保存
  • 健康機器等の個人が使用する機器での個人情報の保存
    • 健康機器での心拍数や血圧データの保存
    • トレーニング機器での運動量データの保存
  • 各種機器のプログラムやデータ更新
    • メモリカードに入れたプログラムやデータを使った、機器の設置場所でフラッシュを書き換え
  • 保存データのPCでの直接利用/変更/管理
