統合開発環境 High-performance Embedded Workshop

info追加詳細

後継品

• CS+
• e² studio

CS+やe² studioの場合、ラピットビルド機能によりHigh-performance Embedded Workshopと比較してビルドが高速化されています。

High-performance Embedded WorkshopからCS+への移行方法

High-performance Embedded Workshopからe² studioへの移行方法

機能

プロジェクト管理

• ソースファイルをプロジェクト毎に管理できるワークスペース
• ウィザード方式による素早いプロジェクト生成（プロジェクトジェネレータ）
• マイコン別スタートアップルーチン自動生成（プロジェクトジェネレータ）
• 複数プロジェクト作成およびプロジェクト間依存関係の設定（プロジェクトジェネレータ）
• ファイル依存関係スキャン/表示
• ツールのオプション設定をプロジェクトごとに保存
• 同プロジェクトへの複数のオプションセットも登録可

エディタ

• 編集、検索、置換、自動インデント
• 編集可能な逆アセンブリコード表示（ターゲット接続時）
• ソースコードとそれに対する逆アセンブリコード同時表示（ターゲット接続時）※V.4新機能
• ブックマーク設定機能（キー操作で瞬時に設定行へ移動）
• コードを読みやすくする構文キーワード色付け機能
• 繰り返し使う定型コード記述のテンプレート化による再利用
• カッコの組み合わせチェック
• 変数にカーソルをあわせると変数値が表示されるツールチップウォッチ
• C++の関数やパラメータを正確に素早く選択入力できるスマートエディタ機能
• 演算結果を事前確認できる、式の評価機能

ビルダ

• ビルドボタン一つで、コンパイル、アセンブル、リンクを高速自動実行
• 状況に応じたビルドスタイル選択（全ビルド、差分ビルド、単体ビルド）
• 差分ビルドでは、コンパイルが必要なソースファイルを自動的判断
• ユーザ独自のツールを実行するための環境設定

その他の開発支援機能

• ファイル差分表示
• バージョン管理ツール連携（Microsoft^® Visual SourceSafe他）
• ファイル比較（ローカルファイルの比較、バージョン管理されたファイルの比較）
• Cソースファイル#define/ANSI-C関数ナビゲーション
• C++ソースファイルクラス/関数/メンバナビゲーション
• グラフィカルな各種マップ表示（メモリマップ、メモリリソース、リンカマップ、セクションマップ）
• マクロ生成支援機能（マクロ生成や再生）
• テスト支援機能（実行結果のウィンドウ内容の保存や比較）
• コマンドライン入力によるバッチファイル実行やログ保存
• ツールバーやキーボードショートカットのカスタマイズ
• キャッツ社製CASEツールZIPC連携

テスト支援機能

実行結果のウィンドウ内容をテストイメージファイルに保存したり、 テストイメージファイル同士を比較できる「テスト支援機能」を実装しました（V.4.01.00新機能）。

[テスト支援機能イメージ]

テスト支援機能をマクロ生成支援機能と組み合わせると一層便利です。

たとえば、テスト手順をマクロファイルに記録し、テスト期待値を事前にテストイメージファイルに記録しておけば、 テストの実行、テスト結果の比較という一連の繰り返しテストが効率よく実施できます。

画像

[マクロ生成支援機能とは？]

プロジェクト制御、ビルド、およびデバッグなどの繰り返し作業を「マクロ生成支援機能」によりマクロファイル（コマンドバッチファイル）として記録することが可能です。マクロは、マクロツールバーで簡単に記録/再生できます。マクロに記録できるコマンドの種類については、High-performance Embedded Workshopユーザーズマニュアルの「マクロ生成支援機能の使用」をご覧ください。

画像

マクロツールバー

画像

マクロ実行イメージ

カスタマイズ

ルネサス開発環境High-performance Embedded Workshopはカスタマイズに対応しています。標準インタフェースだけでの利用にとどまらず、ひとりひとりの用途や好みに合わせて拡張することで、使い勝手を大幅に向上させることができます。 カスタマイズするには、以下の技術やツールを利用して、ユーザ自身で自由にプログラミングを行います。

TargetServer (COM拡張機能）

TargetServerが用意する各種メソッドを利用して、ユーザ独自の制御用ウィンドウの作成をはじめ、テストパターンなどの繰り返しの作業の実行制御や、実行結果のExcelスプレッドシートへの出力など、Microsoft COMテクノロジを活用したさまざまな拡張が可能です。Microsoft社のVisual C++でプログラミングできます。

Tcl/Tk拡張機能

Tkが持つ多彩なウィジット（GUIの部品）を利用して、独自のボタン、メニュー、設定ウィンドウなどのGUIが追加できます。Tcl/Tkはシンプルかつオープンソースのツールのため、手軽なプログラミングが可能です。

IO DLL Kit（シミュレータ拡張ユーティリティ）

複雑な周辺I/O動作のシミュレーションを、ユーザ独自のDLLの形で定義できます。IO DLL Kitを使うと、I/Oスクリプト言語の習得を不要にし、Microsoft社のVisual C++でプログラミングできます。

Note

• COM: Component Object Model
• Tcl/Tk: Tool Command Language/Tool Kit
• DLL: Dynamic Link Library

提供形式

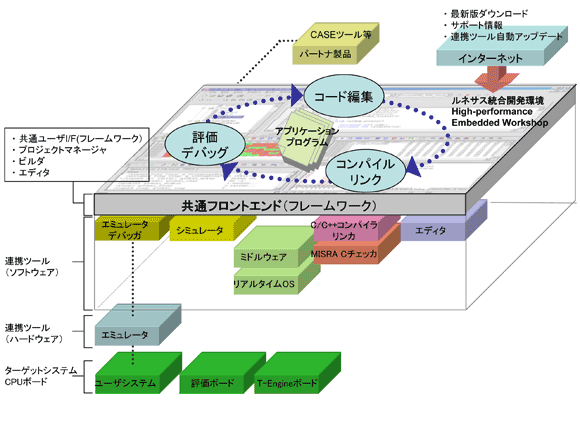

High-performance Embedded Workshopは、連携ツールの製品パッケージにバンドルされています。コンパイラ製品パッケージおよびエミュレータ製品パッケージの構成イメージを示します。

画像

連携ツール

High-performance Embedded Workshopは以下のコンパイラ製品およびエミュレータ製品と連携可能です。各製品パッケージに同梱されているHigh-performance Embedded Workshopは、必要に応じて最新版にアップデートしてご利用ください。

[High-performance Embedded Workshop 対応コンパイラ製品パッケージ]

製品パッケージには、High-performance Embedded Workshop、シミュレータ機能（シミュレータデバッガ）も含まれています。

Note

1. R8C, M16Cファミリ用C/C++コンパイラパッケージに含まれています。
2. High-performance Embedded Workshop のアップデートが可能なバージョンはV.7.1.01以降です。
3. High-performance Embedded Workshop のアップデートが可能なバージョンはV.5.0.03以降です。

[High-performance Embedded Workshop 対応エミュレータ製品パッケージ]

製品パッケージには、High-performance Embedded Workshopおよびエミュレータデバッガ（High-performance Embedded Workshop対応エミュレータソフトウェア）も含まれています^(Note1)。High-performance Embedded Workshop環境でサポートされるマイコンは、インストールされているエミュレータデバッガやファームウェアに依存します。 詳しくは各エミュレータのページでご確認ください。

Note

1. M3A-0665 FoUSBとモニタデバッガにはHigh-performance Embedded Workshop環境は同梱されていませんが、「ドキュメント&ダウンロード」から無償で入手できます。

フルスペックエミュレータ

• E200Fエミュレータ
• E100エミュレータ
• E6000Hエミュレータ
• E6000エミュレータ
• PC7501エミュレータ
• PC4701エミュレータ

コンパクトエミュレータ

• M30850T3-CPE (M32C/80, /84, /85, /86, /8Aグループ用) ※M30850T2-CPEの後継品
• M30870T2-CPE (M32C/87グループ用)
• M3062PT3-CPE (M16C/62P, M16C/30P, M16C/6Sグループ用)
• M3028BT2-CPE (M16C/Tinyシリーズ用) ※M30290T2-CPEの後継品
• R0E521000CPE00 (R8C/2x, R8C/1xシリーズ用)
• R0E436640CPE00 (H8/300H Tinyシリーズ用)
• M38000T2-CPE (740ファミリ用)

オンチップデバッギングエミュレータ

• E10A-USBエミュレータ
• E10Aエミュレータ
• E1エミュレータ ※グループ名別対象デバイス一覧はこちら
• E20エミュレータ ※グループ名別対象デバイス一覧はこちら
• E10T-USBエミュレータ
• E10Tエミュレータ
• E30Aエミュレータ
• E8aエミュレータ
• E8エミュレータ (後継品：E8a)
• E7エミュレータ (後継品：E8a)
• M3A-0665 FoUSB エミュレータ (後継品：E8a)

モニタデバッガ

• M32C M16C UART モニタプログラム (M16C/62A, M16C/62M, M32C/83グループ用)
• M32C M16C UART モニタデバッガライブラリ (M16C/10, M16C/62A, M16C/62M, M16C/62N, M16C/62P, M16C/6NK, M16C/80, M32C/83, M32C/85グループ用)
• R8C UART モニタプログラム (R8C/2x, R8C/1xシリーズ用)

High-performance Embedded Workshop使用時のE1/E20対象デバイス一覧 （それ以外のIDE使用時の対象デバイスはこちら）

更新に関するご注意

[連携製品の追加]

連携コンパイラ/シミュレータを追加する場合

当該コンパイラパッケージのご購入およびインストールが必要です。

連携エミュレータデバッガを追加する場合

エミュレータデバッガの最新版をインストールする必要があります。 エミュレータデバッガは無償でインターネットからダウンロードできます。

[連携製品の更新]

コンパイラやエミュレータデバッガがバージョンアップした場合

コンパイラやエミュレータデバッガの新バージョンの機能を追加にするには、当該ソフトウェアのバージョンアップ（有償）またはリビジョンアップ（無償）が必要です。アップデートプログラムはインターネットからダウンロードできます。High-performance Embedded Workshopのみ（フレームワークのみ）のアップデートではコンパイラやエミュレータデバッガの新機能は追加されません。

オプション製品（High-performance Embedded Workshop用ユーティリティ）

Auto Update Utility

High-performance Embedded Workshop環境ソフトウェア更新ユーティリティ（最新版の定期自動チェック/簡単アップデート）

Device File Updater

コンパイラパッケージ用CPUタイプ追加ファイル（High-performance Embedded Workshop V4以降の環境に対応）

Install Manager

High-performance Embedded Workshop環境構築/管理ツール（標準インストール[推奨]とマルチインストールが選択可能）

TargetServer (COM拡張機能)

COMインターフェースを利用した、High-performance Embedded Workshop環境のカスタマイズ

Tcl/Tk拡張機能

Tcl/Tkを利用した、High-performance Embedded Workshop環境のカスタマイズ

I/O DLLキット

High-performance Embedded Workshop環境シミュレータ拡張オプション製品（Visual C++によるI/O DLL作成をサポート）

パートナーベンダとの連携ソリューション

High-performance Embedded Workshopとパートナー製のツールとの連携ソリューションも一層強化しました。ここではその一例をご紹介します。その他パートナー製品の詳細は パートナー情報ページをご覧ください。

画像

• IARシステムズ株式会社 - visualSTATE
• ユビキタスAIコーポレーション - Cantata++
• ガイオ・テクノロジー株式会社 - カバレッジマスターwinAMS
• キャッツ株式会社 - 状態遷移表ベースの組込み向けCASEツール ZIPC
• 株式会社東陽テクニカ - QA C/QA C++　C/C++言語静的解析ツール
• 株式会社日立産業制御ソリューションズ - SagePro/eDEBUG
• 富士通ミドルウェア株式会社 - プログラム品質向上支援ツールPGRelief 2008
• MathWorks Japan - MATLAB/Simulinkプロダクトファミリ

ターゲットデバイス

High-performance Embedded Workshopは、以下のルネサスマイコン用の組み込みアプリケーション開発をサポートしています。

• SuperHファミリ
• M32Rファミリ ^(Note1)
• RXファミリ RX600, RX200 シリーズ
• M16Cファミリ R32C/100 シリーズ
• M16Cファミリ M32C/80, M16C/80, M16C/70 シリーズ
• M16Cファミリ M16C/60, M16C/50, M16C/30, M16C/20, M16C/10, M16C/Tiny シリーズ
• R8Cファミリ
• H8SXファミリ
• H8Sファミリ
• H8ファミリ
• 740ファミリ

Note

1. M32Rファミリでは、エミュレータシステムは外部ツールとしての接続となります。
