Next Generation of Automotive Powertrain Microcontroller
ページセクションへ移動：
概要
Description
RH850/E2Hはリアルタイム制御に必要な同クラス最高速で大容量コードフラッシュ/大容量RAMを搭載した400 MHz動作のマイコンです。G4MHコアの複数コア搭載によるさらなる高性能化、Evita Medium対応のセキュリティ機能、機能安全 (ISO26262)を実現する機能も多数内蔵することで認定取得簡素化にも支援します。 ソフトウェアをより安全性の高い制御プログラムに、無線を使って自動でアップデートするOTA（Over The Air）に対応しています。

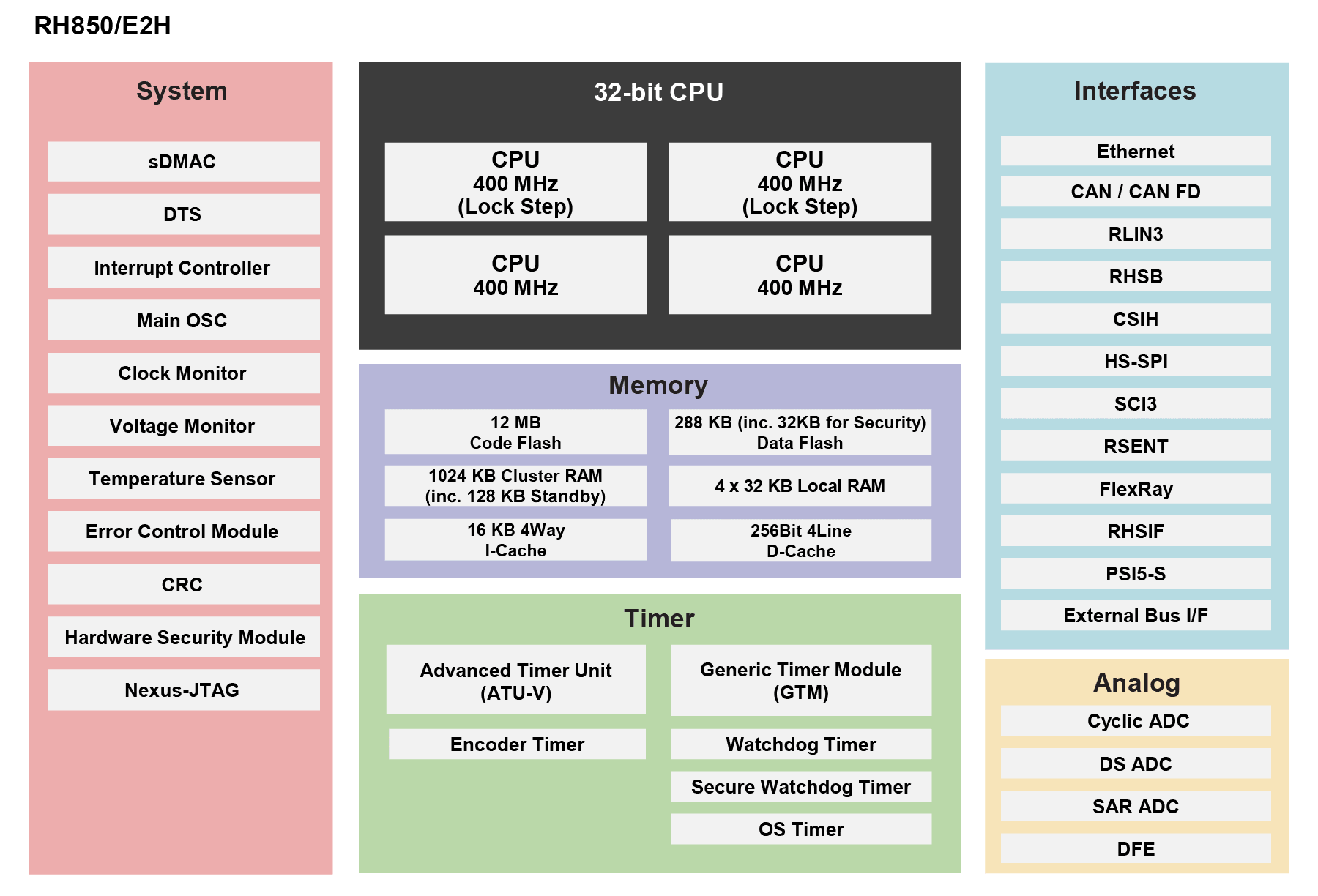

特長
- CPUコア:
- 400MHz RH850G4MHコア x4 (ロックステップデュアルコア x2含む)、FPU x4, FP-SIMD x2
- クロック生成:
- メインクロック：20/40 MHz, PLL: 400 MHz, 内蔵オシレータ: 100 MHz
- データ転送機能: sDMAC / DTS
- タイマ: エンジン制御用タイマ(ATU-V), GTM 1ユニット, Encoder Timer 2ユニット
- デジタルフィルタエンジン(DFE) 20チャネル、2ユニット
- 通信インタフェース:
- シリアルコミュニケーションインタフェース (SCI3) 4チャネル
- クロック同期式シリアルインタフェース (CSIH) 8チャネル
- High-Speed Bus (RHSB) 3チャネル
- LIN/UART,LIN/Master,LIN/Slave (RLIN3) 6チャネル
- CAN/CAN-FD(選択可) 6チャネル
- FlexRay 1ユニット
- SENT I/F(RSENT) 20チャネル
- High Speed Serial Peripheral Interface (HS-SPI) 1チャネル
- High-Speed Serial I/F(RHSIF) 1チャネル
- Ethernet 1チャネル
- Peripheral sensor interface compliant with PSI5 Version 2.2 via the external transceiver (PSI5-S) 1チャネル
- 外部バスインタフェース
- アナログ: 逐次比較型A/Dコンバータ 96チャネル, 4モジュール
- ΔΣ A/Dコンバータ 38チャネル, 10モジュール
- Cyclic A/Dコンバータ 8チャネル, 1モジュール
- デジタルフィルタエンジン(DFE) 20チャネル, 2ユニット
- セキュリティ: ハードウェアセキュリティモジュール(車載セキュリティ標準規格 SHE/EVITA-Mediumに準拠)
- 動作電圧:
- 1.025 - 1.155 V (CPUコア用)
- 3.0 - 3.6 V / 4.5 - 5.5 V (I/O用、システム用、ADコンバータ用
- 動作温度: Tj= -40 - +150℃
アプリケーション
アプリケーション
- Automotive Powertrain
ドキュメント
| タイトル | 分類 | 日付 | |
|---|---|---|---|
PDF40.52 MB
|
マニュアル－ハードウェア
|
||
PDF126 KB
|
アプリケーションノート
|
||
PDF101 KB
|
アプリケーションノート
|
||
PDF319 KB
|
アプリケーションノート
|
||
アプリケーションノート
|
|||
アプリケーションノート
|
|||
アプリケーションノート
|
|||
アプリケーションノート
|
|||
PDF699 KB
|
アプリケーションノート
|
||
PDF353 KB
|
アプリケーションノート
|
||
PDF866 KB
|
アプリケーションノート
|
||
PDF341 KB
|
アプリケーションノート
|
||
PDF594 KB
|
アプリケーションノート
|
||
PDF603 KB
|
アプリケーションノート
|
||
PDF668 KB
|
アプリケーションノート
|
||
PDF358 KB
|
アプリケーションノート
|
||
PDF1.81 MB
|
アプリケーションノート
|
||
PDF681 KB
|
アプリケーションノート
|
||
PDF519 KB
|
アプリケーションノート
|
||
PDF569 KB
|
アプリケーションノート
|
||
PDF632 KB
|
アプリケーションノート
|
||
PDF565 KB
|
アプリケーションノート
|
||
PDF1.19 MB
|
アプリケーションノート
|
||
PDF745 KB
|
アプリケーションノート
|
||
PDF1.49 MB
|
アプリケーションノート
|
||
PDF1001 KB
|
アプリケーションノート
|
||
PDF577 KB
|
アプリケーションノート
|
||
PDF566 KB
|
アプリケーションノート
|
||
PDF575 KB
|
アプリケーションノート
|
||
PDF590 KB
|
アプリケーションノート
|
||
PDF376 KB
|
アプリケーションノート
|
||
PDF279 KB
|
アプリケーションノート
|
||
PDF326 KB
|
アプリケーションノート
|
||
PDF2.51 MB
|
アプリケーションノート
|
||
PDF2.12 MB
|
アプリケーションノート
|
||
PDF359 KB
|
アプリケーションノート
|
||
PDF429 KB
|
アプリケーションノート
|
||
PDF1.21 MB
|
アプリケーションノート
|
||
PDF632 KB
|
アプリケーションノート
|
||
PDF424 KB
|
アプリケーションノート
|
||
PDF613 KB
|
アプリケーションノート
|
||
PDF415 KB
|
アプリケーションノート
|
||
PDF1.67 MB
|
アプリケーションノート
|
||
アプリケーションノート
|
|||
PDF575 KB
|
アプリケーションノート
|
||
PDF951 KB
|
アプリケーションノート
|
||
PDF716 KB
|
アプリケーションノート
|
||
PDF688 KB
|
アプリケーションノート
|
||
PDF410 KB
|
アプリケーションノート
|
||
カタログ
|
|||
パンフレット
|
|||
PDF621 KB
|
パンフレット
|
||
PDF900 KB
|
パンフレット
|
||
PDF2.01 MB
|
パンフレット
|
||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
PDF3.88 MB
|
マニュアル－開発ツール
|
||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
PDF2.94 MB
|
マニュアル－開発ツール
|
||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
PDF1.88 MB
|
マニュアル－開発ツール
|
||
PDF1.99 MB
|
マニュアル－開発ツール
|
||
PDF1.65 MB
|
マニュアル－開発ツール
|
||
PDF1.33 MB
|
マニュアル－開発ツール
|
||
PDF1.88 MB
|
マニュアル－開発ツール
|
||
PDF1.84 MB
|
マニュアル－開発ツール
|
||
PDF1.35 MB
|
マニュアル－ハードウェア
|
||
PDF1.85 MB
|
マニュアル－ハードウェア
|
||
PDF4.73 MB
|
プレゼンテーション
|
||
PDF632 KB
|
製品別信頼性資料
|
||
リリースノート
|
|||
リリースノート
|
|||
PDF2.32 MB
|
リリースノート
|
||
リリースノート
|
|||
リリースノート
|
|||
リリースノート
|
|||
PDF3.00 MB
|
リリースノート
|
||
リリースノート
|
|||
PDF250 KB
|
リリースノート
|
||
リリースノート
|
|||
PDF246 KB
|
テクニカルアップデート
|
||
テクニカルアップデート
|
|||
ツールニュース－おすすめツール
|
|||
ツールニュース－注意事項
|
|||
ツールニュース－注意事項
|
|||
ツールニュース－注意事項
|
|||
ツールニュース－お知らせ
|
|||
ツールニュース－お知らせ
|
|||
ツールニュース－お知らせ
|
|||
ツールニュース－お知らせ
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
RAR45.47 MB
|
トレーニング
|
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| RH850ファミリ用リアルタイムOS [RV850 V3]OSEK/VDX, AUTOSAR仕様準拠 RH850/E2M用マルチコアリアルタイムOS [対応IDE:MULTI] | AUTOSAR OS | ルネサス |
| RH850ファミリ用Cコンパイラパッケージ [CC-RH]RH850ファミリ用Cコンパイラパッケージ。[対応する統合開発環境: CS+, e² studio] | Compiler/Assembler | ルネサス |
| E2エミュレータ [RTE0T00020KCE00000R]オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX]ダウンロード: | Emulator | ルネサス |
| IE850ARH850ファミリ用エミュレータ。外部トレース（Aurora トレース）対応。ダウンロード: | Emulator | ルネサス |
| RTE7702012EAB00000JRH850/E2UH, RH850/E2H用IE850Aエミュレーションアダプタ | Emulator | ルネサス |
| 統合開発環境 CS+ルネサス統合開発環境 [Support MCU/MPU: RH850, V850, RX, RL78, 78K0R, 78K0] (Note: CS+でRL78/G23、RXスマート・コンフィグレータを使用するには、別途インストールする必要があります。スマート・コンフィグレータの製品ページから、RL78/G23用、RX用のスマート・コンフィグレータをダウンロードしてください) | IDE and Coding Tool | ルネサス |
| 統合開発環境e² studio RH850ファミリ向け情報Eclipseベース ルネサス統合開発環境 | IDE and Coding Tool | ルネサス |
| RAMScope-EXG GT170シリーズ | Other Hardware | ルネサス |
| E2エミュレータ (書き込み機能)オンチップデバッギングエミュレータによるマイコン内蔵フラッシュメモリのオンボード書き込み機能 [書き込み用ソフト: Renesas Flash Programmer] [Support MCU/MPU and devices: RE, RX, RL78, RH850, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC] | Programmer (Unit/SW) | ルネサス |
| PG-FP6フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C] | Programmer (Unit/SW) | ルネサス |
| Renesas Flash Programmer (Programming GUI)フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78KR, 78K0] | Programmer (Unit/SW) | ルネサス |
| RH850サイクル精度シミュレータRH850ファミリ用シミュレータ [対応IDE: CS+] (PC環境だけでRH850の実機に近い精度で時間計測が可能な命令シミュレータ。有償。） | Simulator | ルネサス |
| RH850ファミリ用CS+シミュレータRH850ファミリ用シミュレータ [対応IDE: CS+] (Note: 本製品はコンパイラパッケージに含まれています。単体販売はありません。） | Simulator | ルネサス |
| Renesas MCALRenesas' MCAL (Microcontroller Abstraction Layer) software drivers can be obtained as a stand-alone software package.ダウンロード: | Software Package | ルネサス |
| Wind River Diab CompilerWind River Diab Compiler for RH850 provides powerful optimization engine in C compiler for R850G3K/G3M cores. | Compiler/Assembler | Wind River Systems, Inc. |
| Green Hills MultiMulti development environments allow to quickly develop, debug, test, and optimize embedded and real-time applications. The Green Hills optimizing compilers generate the smallest and fastest code from C, C++, and Ada. | IDE and Coding Tool | Green Hills Software LLC |
| IAR Embedded Workbench for RH850IAR Embedded Workbenchは、自動車アプリケーションを作成するための強力かつ最先端の最適化技術を備えた統合開発ツールであり、RH850 デバイスに対して広範なサポートを提供します。 | IDE and Coding Tool | IAR Systems |
ボード＆キット
ボード＆キット
Y-RH850-E2X-292PIN-PB-T1-V1
RH850/E2x 292pin Piggyback Board
Y-RH850-E2X-373PIN-PB-T1-V3
RH850/E2x 373pin Piggyback Board
Y-RH850-E2X-373PIN-PB-T2-V3
RH850/E2x 373pin Piggyback Board for ICE
Y-RH850-E2X-468PIN-PB-T1-V1
RH850/E2x 468pin Piggyback Board
Y-RH850-E2X-468PIN-PB-T2-V1
RH850/E2x 468pin Piggyback Board for ICE
Y-RH850-X1X-MB-T1-V1
RH850/X1x Main Board Evaluation Platform
Y-RH850-X1X-MB-T2-V1
RH850/X1x Network Main Board Evaluation Platform
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
製品選択
Processing table
| 4 + 2 | 400 | 1152 | 12288 | 256 | BGA468 | -40 to 150°C | 96 | いいえ | いいえ | 6 | Yes | 2 | 8 | 6 | 20 | 1 | 16-bit x 40-ch, 32-bit x 154-ch | |||||
| 4 + 2 | 400 | 1152 | 12288 | 256 | BGA373 | -40 to 150°C | 80 | いいえ | いいえ | 6 | Yes | 2 | 8 | 6 | 20 | 1 | 16-bit x 40-ch, 32-bit x 154-ch |
