概要
説明

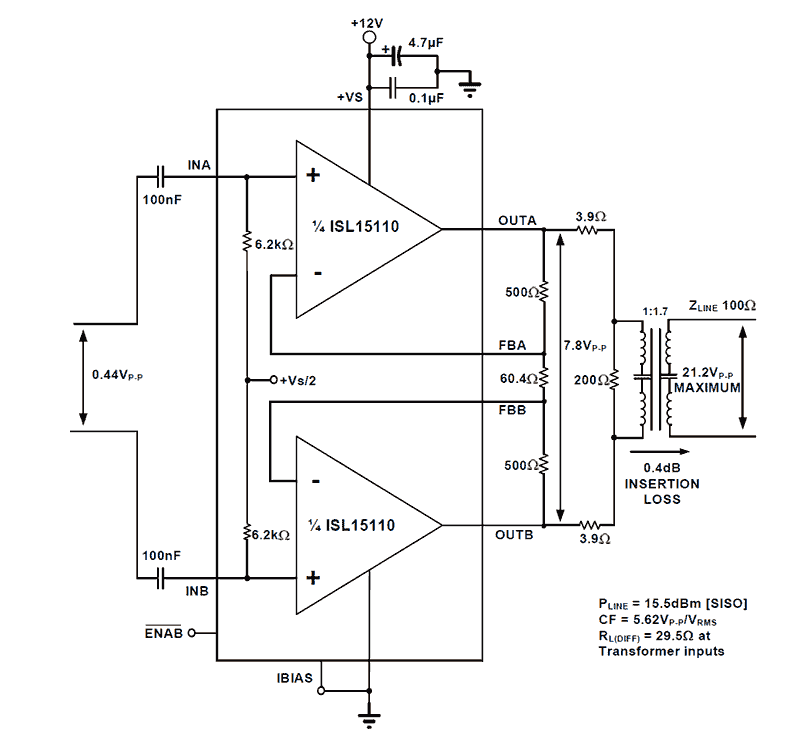

ISL15110は、電力線通信（PLC - Power Line Communication）多入力多出力（MIMO - Multi Input Multi Output）アプリケーション向けに開発されたデュアルポート差動ラインドライバです。MIMO PLCでは、1組または2組の相線、中性線、アース線での伝送が必要です。このデバイスは、OFDM PLCモデムリンクに必要な高い線形性を維持しながら、重い回線負荷を駆動するように設計されています。15. 5dBmのMIMO送信信号電力（各ペアで12.5dBm）を50Ωの回線負荷に供給した場合、ドライバは出力スペクトル全体で平均-50dBのMTPR歪みを実現します。2 つの差動ドライバにはそれぞれコントロールピンがあり、差動出力のイネーブル/ディセーブルに使用されます。これらの制御により，ITU-T MIMO G. hn や関連規格に基づく PLC アプリケーションに必要な，2 つの差動ドライバの独立した TDM 動作が可能になります。ディセーブル・モードでは、ラインドライバ出力は高インピーダンス特性を維持し、TDM受信信号のインテグリティに影響を与えません。ISL15110は、静止電流に柔軟に対応するため、外部IBIASピンを備えています。単一電源設計ではピンを接地すると公称電流が得られますが、ピンと接地の間に抵抗を挿入すると両ポートの静止電流を小さくすることができます。ISL15110は、熱強化型20Ld QFNで提供され、-40℃～85℃の全温度範囲で動作します。
特長
- デュアル差動ドライバ
- 50MHz広帯域PLC G.hn
- TDM動作のイネーブル/ディセーブル制御ピン
- 平均-50dBcのMTPR歪み
- 単一電源 +12V 公称動作
- 強化されたサージ電流処理能力
- 熱強化型20Ld QFNパッケージ
- イネーブルポート制御電圧 <0.7V
- ディセーブルポート制御電圧 >1.7V
製品比較
アプリケーション
アプリケーション
- 電力線によるホームネットワーク
- ITU-T Ghn（G9963）MIMO PLC
