概要

説明

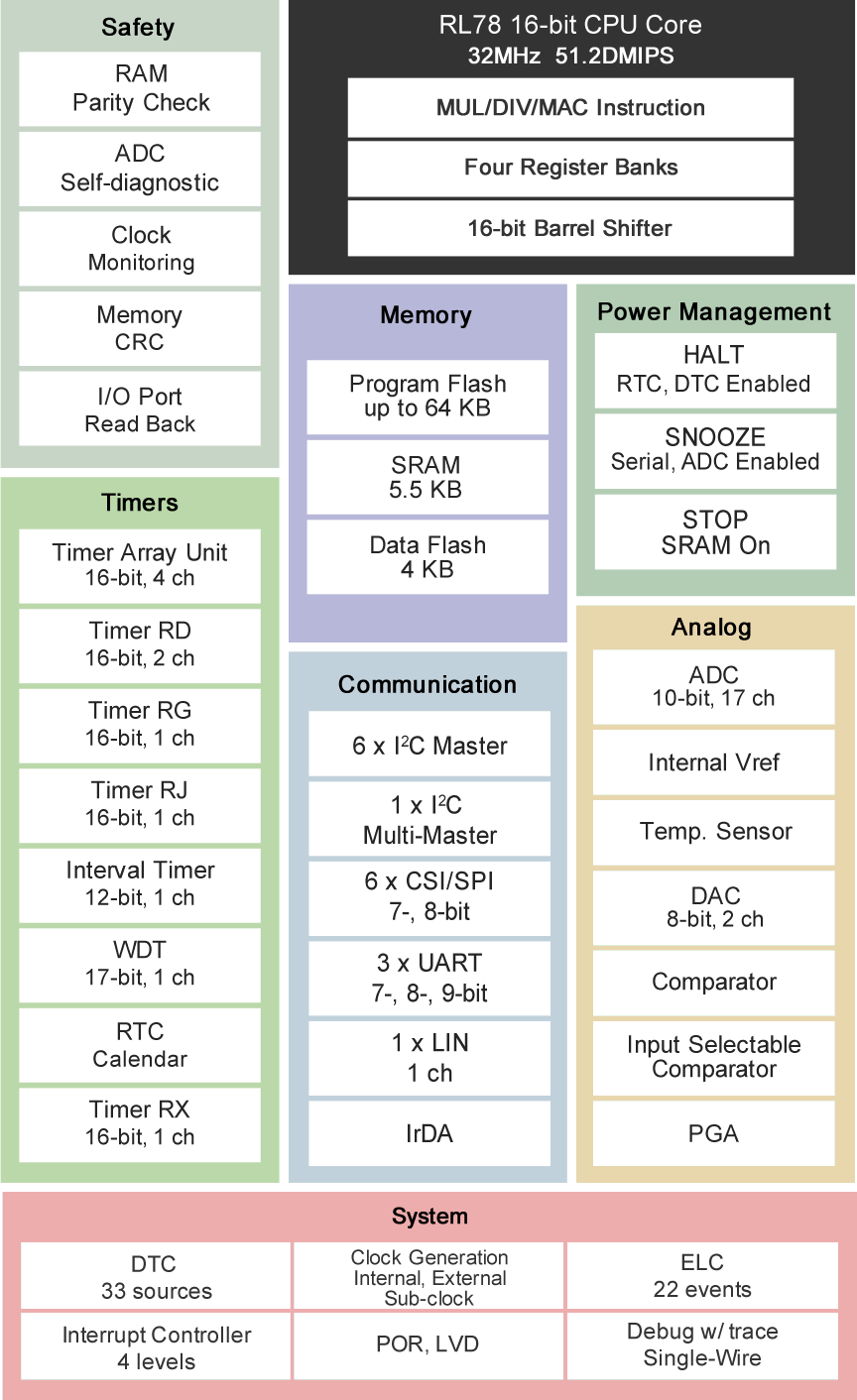

RL78/G1Fマイコンは主にアナログ機能が強化されたRL78/G14上位機能互換のマイコンです。 3.0V/μs以上(*)の高スルーレートPGA、反応時間0.07μs(typ.)の高速で多機能なコンパレータを搭載し、A/D・D/Aコンバータも内蔵します。これらのアナログ機能と64MHzで動作可能な2つのタイマにより、センサレスBLDCモータにおける停止状態での効率的なロータ初期位置検出や120度通電制御での高速回転、また、高速でCPUを介さない過電流検出・出力遮断が可能であり、少ない部品で自由度の高いモータ制御が実現できます。また、IrDA通信機能や、4mm角の36pin-LGA製品で低電圧I/F対応が可能などの特長も備えており、モータ制御のみならず様々な用途にお使い頂けます。 (*)VDD≧4Vの場合 センサレスBLDCモータ ロータ初期位置検出 デモはこちら >> 技術資料はこちら >> ローエンドマイコンで実現できる高機能なブラシレスDCモータ制御の紹介はこちら>>

特長

  • CPU:RL78コア、最大32MHz
  • 電圧:1.6V~5.5V
  • パッケージ:
    • 24ピン HWQFN
    • 48~64ピン LFQFP
    • 32ピン LQFP
    • 36ピン WFLGA
  • メモリ: SRAM最大 5.5KB, プログラムフラッシュ最大 64KB
  • タイマ:
    • 16ビットタイマ(ch) x 9
    • 8ビットタイマ(ch) x 4
    • ウォッチドッグタイマ(ch) x 1
    • 12ビットインターバルタイマ x 1 ch
  • PWM: PWM出力 x 9, 3相PWMl出力機能
  • アナログ機能: 10ビットA/Dコンバータ(ch) x 8, 8ビットD/Aコンバータ(ch) x 2
  • オンチップオシレータ周波数(MHz): 1M, 2M, 3M, 4M, 6M, 8M, 12M, 24M, 32M, 48M, 64MHz
  • その他: RTC, パワーオンリセット, 低電圧検出
