パッケージ情報

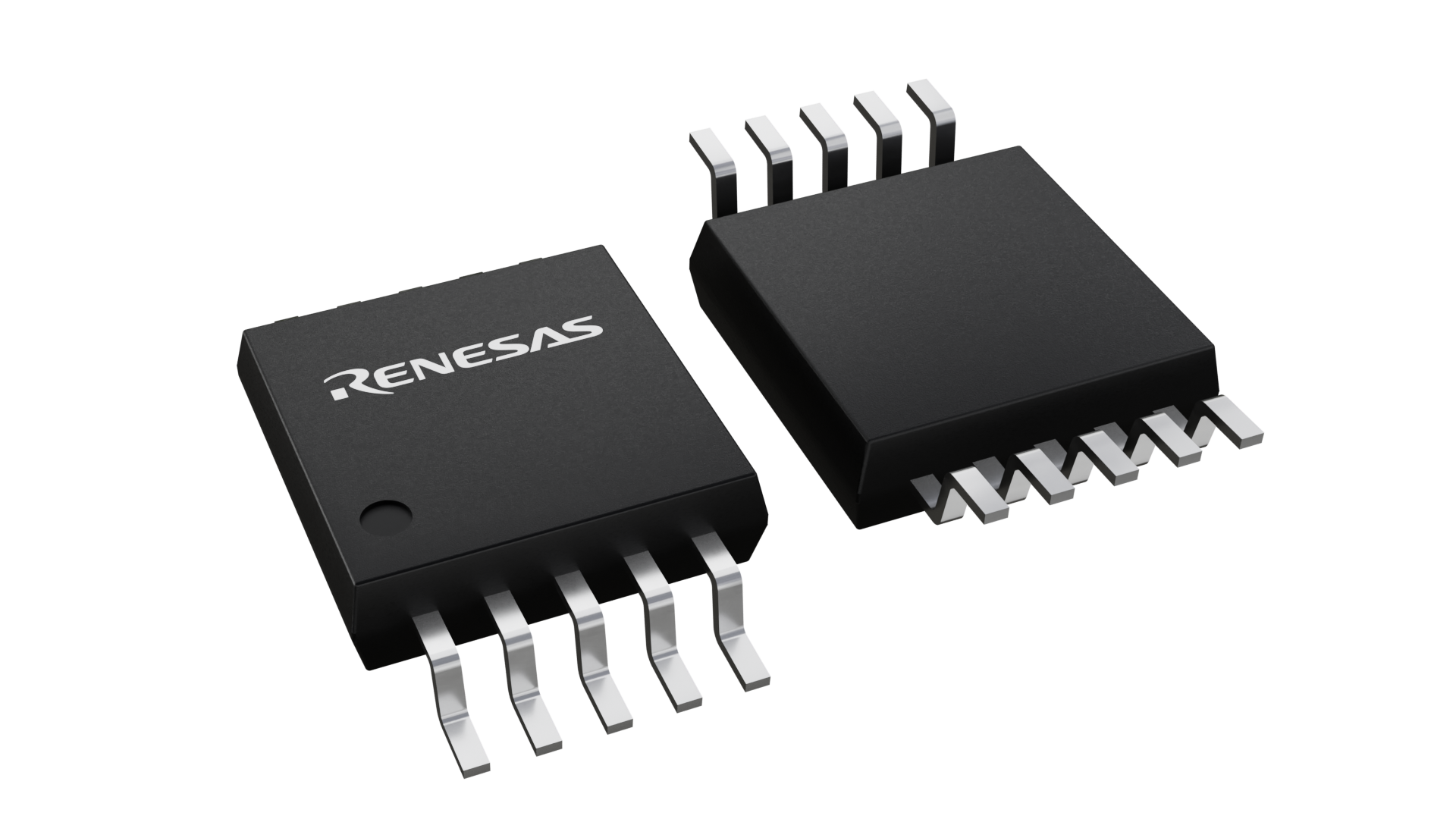

| Pkg. Type: | MSOP |
| Pkg. Code: | MRM |
| Lead Count (#): | 10 |
| Pkg. Dimensions (mm): | 3.0 x 3.0 x 0.85 |
| Pitch (mm): | 0.5 |
環境及び輸出分類情報
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
| ECCN (US) | EAR99 |
| HTS (US) | 8542.39.0090 |
| RoHS (ISL3153EIUZ) | ダウンロード |
製品スペック
| Lead Count (#) | 10 |
| Carrier Type | Tube |
| Moisture Sensitivity Level (MSL) | 1 |
| Pitch (mm) | 0.5 |
| Pkg. Dimensions (mm) | 3.0 x 3.0 x 0.85 |
| Pb (Lead) Free | Yes |
| Pb Free Category | Pb-Free 100% Matte Tin Plate w/Anneal-e3 |
| Temp. Range (°C) | -40 to +85°C |
| Country of Assembly | Malaysia |
| Country of Wafer Fabrication | United States |
| Price (USD) | 1.06335 |
| Advanced Features | Ruggedized |
| Data Rate (Mbps) | 1 |
| Devices Allowed on Bus | 256 |
| Half/Full Duplex | Full |
| High ESD Protection | Yes-IEC61000 |
| Hot Plug | Yes |
| IS Enabled/Disabled | 800/700 µA |
| Length (mm) | 3 |
| MOQ | 1960 |
| Pkg. Type | MSOP |
| Primary Feature | ESD Protected RS-485/422 |
| Qualification Level | Standard |
| Receivers (#) | 1 |
| SHDN ICC | 0.07 µA |
| Secondary Feature | Standard Performance |
| Slew Rate Limited | Yes |
| Supply Voltage Vcc (Min) (V) | 4.5 |
| Supply Voltage Vcc Range | 4.5-5.5 |
| Thickness (mm) | 0.85 |
| Transmitters (#) | 1 |
| Tx/Rx Enable | Yes |
| VL Pin | No |
| Width (mm) | 3 |
ISL3153E に関するリソース
説明
ISL315xEファミリは、5V電源のRS-485/RS-422トランシーバで、高出力ドライブと高ESD保護を特長としています。このデバイスは±16. 5kV IEC61000-4- 2 ESDストライクにラッチアップ無しで耐えることができます。54Ω負荷に対して3.1V（標準）という大きな出力電圧は高いノイズ耐性を提供し、最大8000フィート長のバスセグメント、またはスター型トポロジの8つの120Ω終端の駆動を可能にします。これらのデバイスは125μA以下のバス入力電流により、1/8単位負荷を構成しています。高出力ドライブと低バス入力電流の組み合わせにより、同一バス上に最大512台のトランシーバを接続することができます。バス入力がオープンまたは短絡するとレシーバ出力がハイになるフルフェイルセーフ設計を特長としたレシーバ入力です。ISL315xEファミリは、ドライバがアクティブハイのイネーブル・ピンとレシーバがアクティブローのイネーブル・ピンを備えた半二重および全二重通信のトランシーバを備えています。これらのトランシーバは115kbps、1Mbps、20Mbpsのデータレートに対応しています。その性能は-40℃～+85℃の間で発揮されます。
