バッテリ駆動のIoT機器向け超低消費電力Wi-Fi + Bluetooth® Low Energyコンボモジュール
ページセクションへ移動：
概要
Description
DA16600モジュールは、低消費電力のWi-Fiと低消費電力のBluetooth® Low Energy（LE）機能の両方をを提供します。 低消費電力のWi-Fiシステムオンチップ（SoC）DA16200と低消費電力のBluetooth LE SoC DA14531を1つのモジュールに内蔵しました。 この組み合わせにより、長時間のバッテリ駆動と低消費電力を両立させました。 Wi-Fi/Bluetooth LE共存機能やBluetooth LE接続によるWi-Fiプロビジョニング機能などを標準装備しています。
モジュールには必要な部品がすべて揃っており、FCC、IC、CEなどの規格認証を受けています。

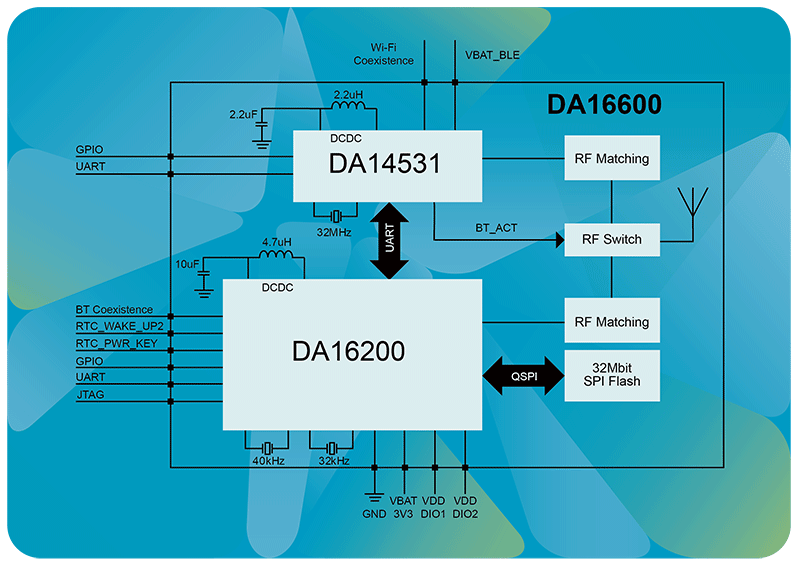

次のモジュールで構成されています。
- Wi-Fi SoC: DA16200
- Bluetooth LE SoC: DA14531
- 4MBフラッシュメモリ
- Wi-Fi用40MHz水晶振動子
- Wi-Fi用32kHz RTC水晶振動子
- Bluetooth LE用32MHz水晶振動子
- チップアンテナまたはu.FLコネクタ
- SPDTアンテナスイッチ
- 単電源電圧（3.3V）
チップアンテナ搭載
14.2 mm x 24.6 mm x 3.0 mm
DA16600MOD-AAC
画像
外部アンテナコネクタ（u.FL）
14.2 mm x 24.6 mm x 3.0 mm
DA16600MOD-AAE
メリット
- VirtualZero™ DA16200 SoC
- 802.11n 1x1 低消費電力2.4GHz
- 最大72Mbps、MCS0-7
- SmartBond TINY™ DA14531 SoC
- BT5.1準拠のBluetooth LE
- 1年以上のバッテリ寿命を実現
- 画期的な低消費電力技術VirtualZero
- スリープ時の消費電力をほぼゼロ
- 超低消費電力のセンサウェイクアップ
- 小型バッテリやコイン電池で動作
- 内蔵、カスタマイズ可能、共存アルゴリズム
- Wi-Fi：業界最高レベルの出力と受信感度で最大限の距離を実現
- Bluetooth LE：BT 4.0の4倍の距離
- SoCはモジュール上でOSとTCP／IPスタックをフル稼働
- Bluetooth LEで簡単にWi-Fi接続を実現
- スマートフォンアプリで新しいデバイスを自動検出・設定
- 豊富なネットワークソフトウェアスタック
- セキュアブート、セキュアデバッグ、セキュアアセットストレージ、ハードウェアアクセラレーション、TLS／デジタル証明書、楕円曲線
- 市場に導入された機器のファームウェアのアップデートが可能
- UART、SPI、ADC、I2C、PWM、I2S、GPIO、JTAG、SWD
Wi-Fi ATコマンドセット
DA16200/DA16600ファミリの業界をリードする低消費電力機能を、シンプルかつ迅速に、Wi-Fi側の複雑なソフトウェアを開発することなく利用できます。 詳しくは、DA16200 Wi-Fi ATコマンド・セットのページをご覧ください。
特長
- DA16600ボード
- 低消費電力Wi-Fi
- 低消費電力のBluetooth LE
- 超低消費電力
- Wi-FiとBluetooth LEの共存
- 優れたレンジ
- フルオフロード
- 簡単な設定とプロビジョニング
- ソフトウェアスタック
- 先進のセキュリティ
- OTA（Over-the-Air）ファームウェアのアップデート
- 複数のI/O
アプリケーション
アプリケーション
- Thermostats
- Door locks
- Security cameras
- Video doorbells
- Temperature sensors
- Smoke detectors
- Other wireless sensors
- Garage door openers
- Pet trackers
- Asset trackers
- Home automation
- Commercial
- Industrial
- Residential
