TB-S1JAターゲットボード
すべての端子へのアクセス、標準化された拡張ポート、インストール済みデモソフトウェアにより、S1JA MCUグループの主要な機能を体験できます。
製品型名が変更されています。旧製品型名は各種ドキュメントで引き続き使用されます。新旧の製品型名については、Look-up Tableを参照してください。

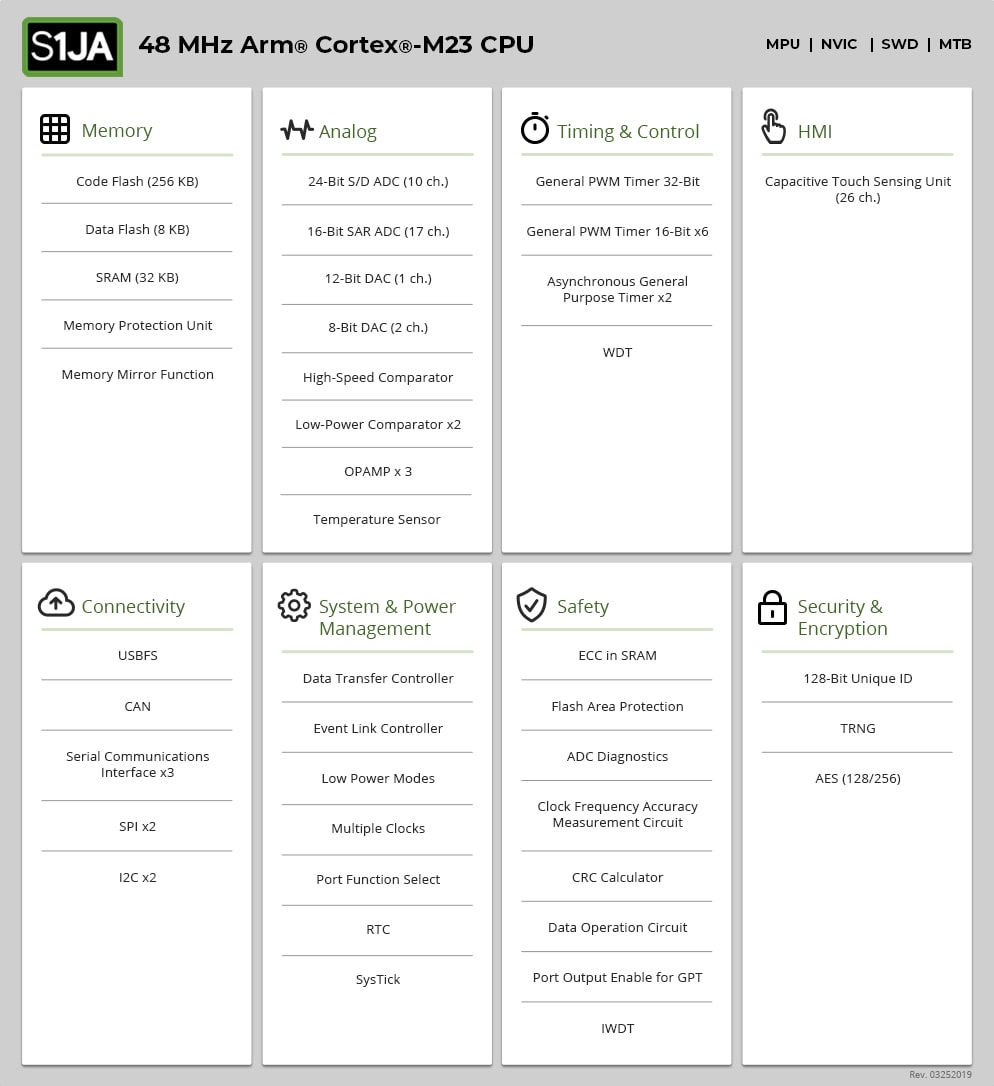

48 MHz Arm® Cortex®-M23 CPU
ページセクションへ移動：
概要
説明
S1JA MCUグループは、高度に統合された高精度のアナログ機能により高精度にセンサ信号の収集/調節を行い、クラス最高のアナログ・ソリューションを提供します。S1JA MCUグループは、256 KBのフラッシュメモリ、32 KBのSRAMメモリを備え、1.6V ~ 5.5Vの幅広い動作電圧範囲があります。16ビットA/Dコンバータ、24ビットSD A/Dコンバータ、コンパレータ、オペアンプ、DACを備えています。
Synergy Software Package (SSP)
プラットフォームの心臓部で、ルネサスが動作を保証したソフトウェアパッケージです。SSPを構成する主要コンポーネントにより、ハードウェアに依存するベーシックなソフトウェア開発に時間を費やすことなく、お客様の優位性を生み出すアプリケーションソフトウェアの開発にいち早く着手できます。
特長
- 32 MHz Arm® Cortex®-M23 CPU
- Highly integrated, high-accuracy analog capabilities
- Complete Analog Solution for signal conditioning and measurement
- Wide operating voltage range of 1.6V to 5.5V
- 16-bit SAR ADC, 24-bit Sigma-Delta ADC Comparators, Operational amplifiers, and DACs
