概要
Description
The 71321 is a high-speed 2K x 8 Dual-Port Static RAM with internal interrupt logic for interprocessor communications. It is designed to be used as a stand-alone 8-bit Dual-Port RAM or as a "MASTER" Dual-Port RAM together with the 71421 "SLAVE" Dual-Port in 16-bit-or-more word width systems which would result in full-speed, error free operation without the need for additional discrete logic. An automatic power down feature, controlled by CE, permits the on chip circuitry of each port to enter a very low standby power mode.
特長
- True Dual-Ported memory cells which allow simultaneous access of the same memory location
- Two INT flags for port-to-port communications
- Easily expands data bus width to 16-or more- bits using SLAVE 71421
- On-chip port arbitration logic
- BUSY output flag
- Fully asynchronous operation from either port
- Battery backup operation – 2V data retention (LA only)
- TTL-compatible, single 5V ±10% power supply
- Available in 52-Pin PLCC and TQFP, 64-Pin TQFP and STQFP packages
- Industrial temperature range (-40C to +85C) is available
ドキュメント
| タイトル | 分類 | 日付 | |
|---|---|---|---|
PDF401 KB
|
データシート
|
||
PDF129 KB
|
アプリケーションノート
|
||
PDF197 KB
|
アプリケーションノート
|
||
PDF198 KB
|
アプリケーションノート
|
||
PDF156 KB
|
アプリケーションノート
|
||
PDF97 KB
|
アプリケーションノート
|
||
PDF645 KB
|
EOL通知
|
||
PDF157 KB
|
製品変更通知
|
||
PDF567 KB
|
製品変更通知
|
||
PDF611 KB
|
製品変更通知
|
||
PDF611 KB
|
製品変更通知
|
||
PDF95 KB
|
製品変更通知
|
||
PDF50 KB
|
製品変更通知
|
||
PDF24 KB
|
製品変更通知
|
||
PDF252 KB
|
製品変更通知
|
||
PDF223 KB
|
製品変更通知
|
||
PDF164 KB
|
製品変更通知
|
||
PDF729 KB
|
製品変更通知
|
||
PDF290 KB
|
製品変更通知
|
||
PDF80 KB
|
製品変更通知
|
||
PDF26 KB
|
製品変更通知
|
||
PDF134 KB
|
製品変更通知
|
||
PDF150 KB
|
製品変更通知
|
||
PDF65 KB
|
製品変更通知
|
||
PDF150 KB
|
製品変更通知
|
||
PDF48 KB
|
製品変更通知
|
||
PDF40 KB
|
製品変更通知
|
||
PDF39 KB
|
製品変更通知
|
||
PDF47 KB
|
製品変更通知
|
||
PDF274 KB
|
製品変更通知
|
||
PDF44 KB
|
製品変更通知
|
設計・開発
ソフトウェア／ツール
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
製品選択
Processing table
型名 |
Pkg. Type |
Lead Count (#) |
Temp. Grade |
Pb (Lead) Free |
Carrier Type |
ご購入 / サンプル |
|---|---|---|---|---|---|---|
| 52 | C | Yes | Tube | サンプルを入手, | ||
| 52 | C | Yes | Reel | |||
| 64 | C | Yes | Tray | サンプルを入手, | ||
| 64 | C | Yes | Reel | |||
| 64 | C | Yes | Tray | サンプルを入手, | ||
| 64 | C | Yes | Reel | |||
| 52 | I | Yes | Tube | サンプルを入手, | ||
| 52 | I | Yes | Reel | |||
| 64 | I | Yes | Tray | サンプルを入手, | ||
| 64 | I | Yes | Reel | |||
| 64 | I | Yes | Tray | サンプルを入手, | ||
| 64 | I | Yes | Reel | |||
| 64 | C | Yes | Tray | サンプルを入手, | ||
| 64 | C | Yes | Reel | |||
| 64 | C | Yes | Tray | サンプルを入手, | ||
| 64 | C | Yes | Reel | |||
| 52 | C | Yes | Tube | サンプルを入手, | ||
| 52 | C | Yes | Reel | |||
| 52 | I | Yes | Tray | サンプルを入手, | ||
| 52 | I | Yes | Reel |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product

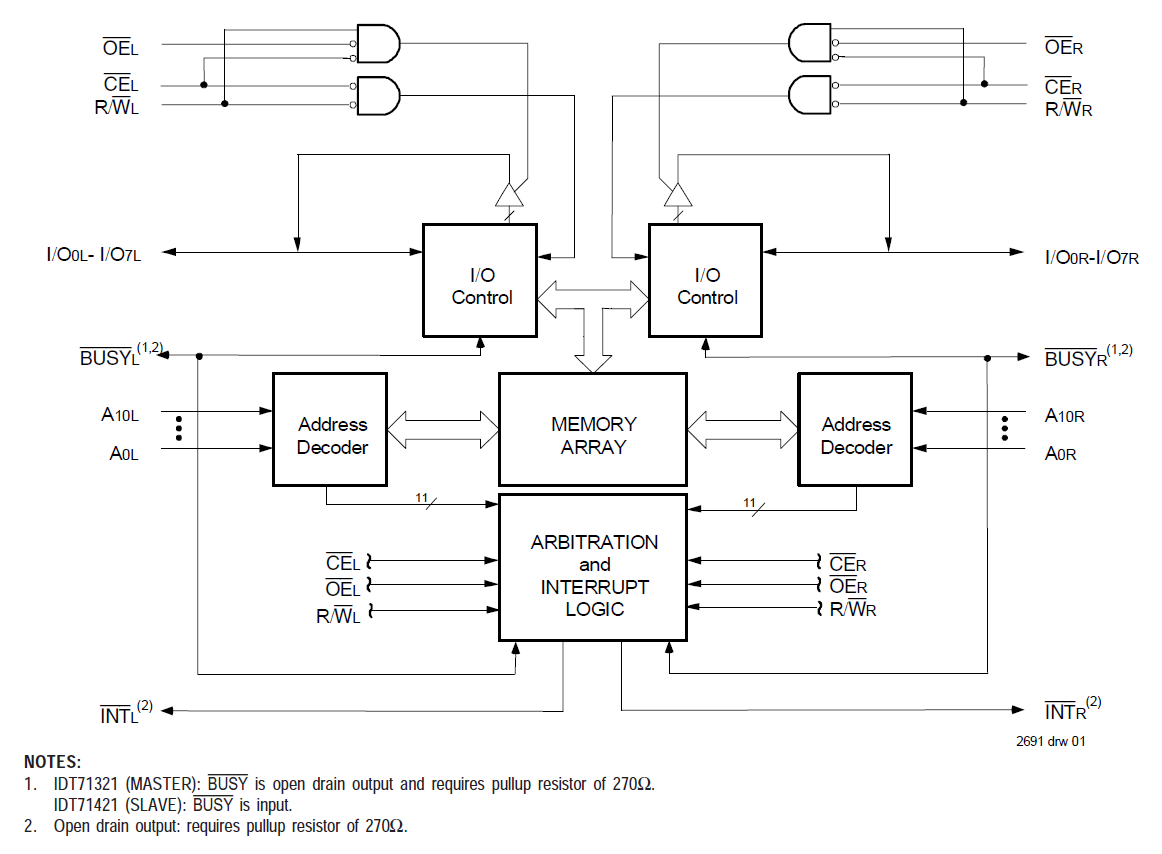

- Chip icon next to the right of the document icon in row: View the block diagram for this product
