概要
説明

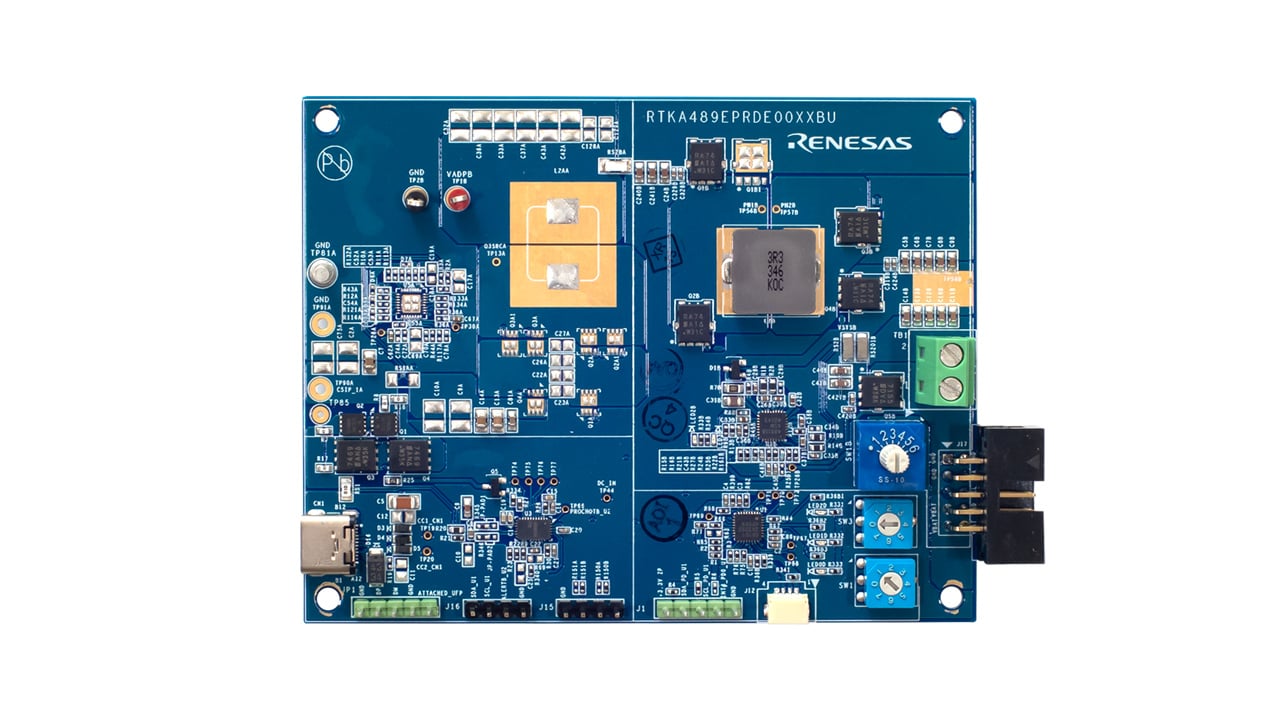

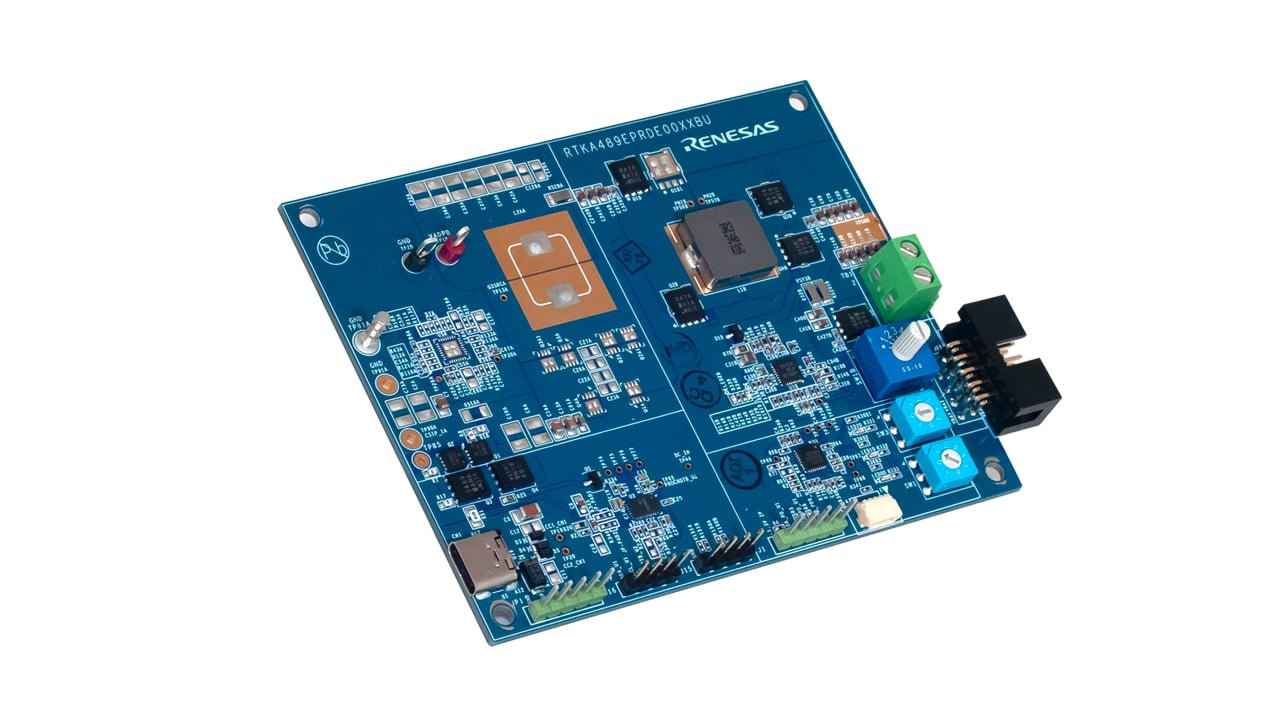

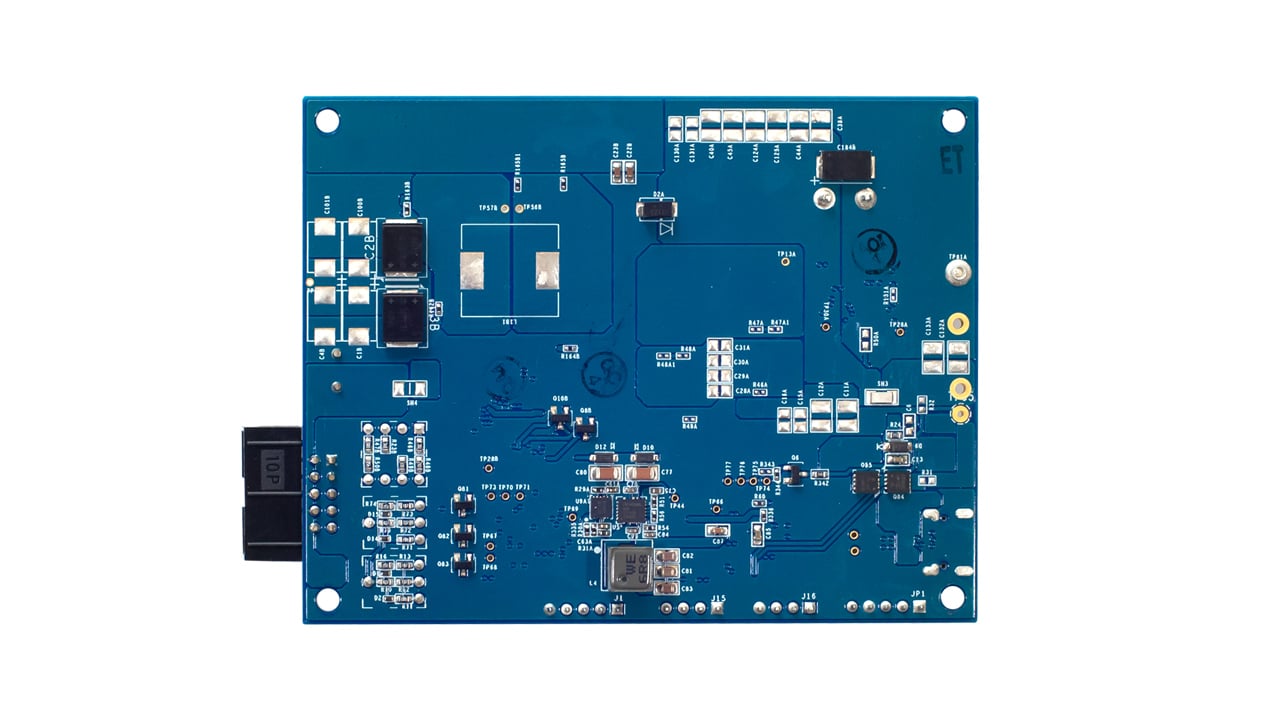

2 から 7セルの直列接続されたバッテリ・システムを実装するためのシングル・ポート・リファレンス・デザインです。 USB Type-C® ポートのみから給電するモードと、BMS (Battery Management System)を搭載したリチウムイオンバッテリーとの組み合わせてパワーバンク機能を有効にするモードの2つがあります。
ケーブル、オンボード・チャージャ、およびボードの損失が発生するため、USB Power Delivery (USB PD)コントローラーは、USB Type-Cソースデバイスに適切なUSB Type-C入力レベルを要求することで、バッテリーシステムを効果的に動作させます。 この評価ボードのスイッチにより、直列接続のバッテリ数と最大充電電流を設定できます。
この評価用ボードのファームウェアは、VIDWriter と呼ばれるツールで生成できます。
特長
- 最大 140W の USB Type-C® バッテリ・システムのリファレンス・デザインは、ボード上のソフトウェアでバッテリ構成と最大充電電流を設定可能
- 高性能でシンプルなデザインで開発が容易
- USB Power DeliveryおよびUSB Type-C
- USB Type-Cポート×1
- パワーロール:受電またはデュアルロールパワー(シンクモードとソースモードの両方)
- 2〜7セル直列接続をサポート
- USB Type-C電源インジケータ(LED 2個):シンクモード用とソースモード用です
- スイッチ
- バッテリー構成の設定
- 最大充電電流制御
- 動作モードの選択
- 過電圧保護(VBUS)
アプリケーション
ドキュメント
ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| マニュアル－開発ツール | PDF 2.57 MB | |
| マニュアル－ソフトウェア | PDF 1.33 MB | |
| 製品概要 | PDF 542 KB | |
3件
|
||
設計・開発
サポート
リソース
ビデオ&トレーニング
This video introduces the RTK-G015-EPRSinkCharger-140W Reference Design, featuring the "VIDWRITER" Instruction Tool. It highlights the board's capabilities in battery charging (Sink operation) and powering external devices (Source operation), showcasing its versatility and functionality.
