概要
Description
RAA210040電源モジュールは、コンパクトな同期式降圧非絶縁型電源で、最大4Aまでの連続電流を供給することができます。 2.7V～5.5Vの単一入力電源レールで動作し、コントローラ、ゲートドライバ、電源インダクタ、MOSFETを内蔵することにより、RAA210040はスペースに制約のあるアプリケーション向けに最適です。
RAA210040は、ピーク電流モード制御方式により、高速な過渡応答と優れたループ安定性を実現しています。 出力電圧は、最小0.6Vまで設定可能で、設定値の精度はライン、負荷、温度に対して1.5％以上です。 動作周波数は初期設定で2MHzですが、外部抵抗で500kHz～4MHzまで対応可能です。 外部同期には、最大4MHzの外部クロック信号に対応しています。 RAA210040は、スイッチング損失を最小にするために100%のデューティ・サイクル動作をサポートし、200mV以下のドロップアウト電圧を可能にします。 専用イネーブルピンとパワーグッドフラグにより、システムの電源レールのシーケンシングを容易に行うことができます。
入力低電圧ロックアウト（UVLO）、過電流保護（OCP）、出力過電圧保護（OVP）、過熱保護（OTP）などの保護機能により、異常な動作環境下でも安全に動作させることができます。

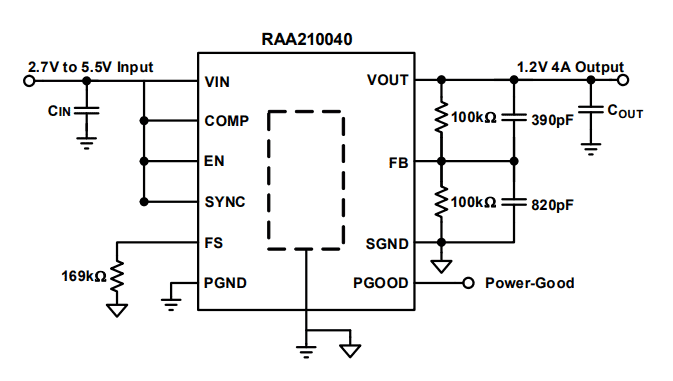

特長
- 4A完全電源 - コントローラ、ゲートドライバ、MOSFET、インダクタを内蔵
- 2.7V～5.5Vの入力電圧範囲
- 出力電圧の調整可能
- デフォルトの2MHz電流モード制御動作
- 専用イネーブル・ピンおよびパワーグッドフラグ
- ソフトスタートアップ時間1msを内蔵
- ソフトストップ出力放電
- UVLO、OCP、負電流保護、OVP、OTP
- 小型RoHS対応3mm×3mm×1.7mmデュアルフラットノーリード（DFN）パッケージ
製品比較
| RAA210040 | RAA210030 | |
| Input Voltage (Max) (V) | 5.5 | 5.5 |
| Input Voltage (Min) (V) | 2.7 | 2.7 |
| Output Current (Max) [Rail 1] (A) | 4 | 3 |
| Output Voltage (Max) (V) | 5 | 5 |
| Output Voltage (Min) (V) | 0.6 | 0.6 |
| Peak Efficiency (%) | 95 | 95 |
| Qualification Level | Standard | Standard |
| 製品情報を見る |
アプリケーション
アプリケーション
- 遠距離通信機器、産業機器、光学機器、医療機器
- ポイントオブロード変換
- MCU、MPU、DSP、FPGA
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| iSim:PE Offline Simulation TooliSim Personal Edition (iSim:PE) speeds the design cycle and reduces risk early in any project, identifying parts that can be used in current as well as next-generation designs.ダウンロード:
RAA210040 AC Analysis 3.3V-1.2V iSim:PE ModelRAA210040 AC Analysis 5V-1.2V iSim:PE ModelRAA210040 AC Analysis 5V-3.3V iSim:PE ModelRAA210040 Startup 3.3V-1.2V iSim:PE ModelRAA210040 Startup 3.3V-2.5V iSim:PE Model
RAA210040 Startup 5V-3.3V iSim:PE ModelRAA210040 Tran 3.3V-1.2V iSim:PE ModelRAA210040 Tran 5V-1.2V iSim:PE ModelRAA210040 Tran 5V-3.3V iSim:PE ModelRAA210040 AC Analysis 3.3V-0.8V iSim:PE ModelRAA210040 AC Analysis 3.3V-2.5V iSim:PE ModelRAA210040 Startup 3.3V-0.8V iSim:PE ModelRAA210040 Startup 5V-1.2V iSim:PE ModelRAA210040 Tran 3.3V-0.8V iSim:PE ModelRAA210040 Tran 3.3V-2.5V iSim:PE Model
|
Simulator | ルネサス |
ボード＆キット
ボード＆キット
5V, 4A Step-Down DC/DC Mini Module Demonstration Board with Adjustable 1.2V Output
The RTKA210040DR0000BU demonstration board features the RAA210040. Capable of delivering up to 4A of continuous current, the RAA210040 is a compact, synchronous...
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
製品選択
Processing table
| Module | Reel | 3000 | サンプルを入手, |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
play_circle_filledビデオ&トレーニング
Industry’s Smallest and Thinnest Power Modules
An overview of Renesas’ digital and analog power module lineup which are designed to have excellent efficiency, output voltage accuracy and transient response in the best form factor. The RAA210130 digital power module is designed for high current applications (30A) while mini modules RAA210030 and RAA210040 target low current applications requiring an extremely small form factor.
