RZ/A3UL Evaluation Board Kit
ページセクションへ移動：
概要
Description

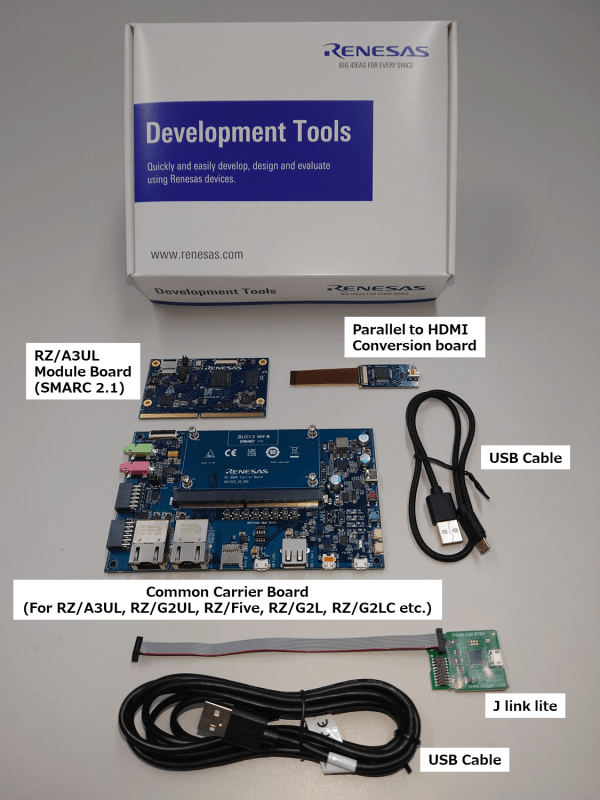

RZ/A3ULの評価に最適な評価ボードキットです。RZ/A3UL Evaluation Board Kitはモジュールボード(SOM)とキャリアボードで構成されています。モジュールボードはSMARC v2.1規格に準拠しています。
なお、評価ボードはQSPI版とOctal-SPI版があり、それぞれについて オンチップデバッギングエミュレータ (J link lite)同梱版と非同梱版の2種類を用意しています。ご要望に合わせて選択ください。
- QSPI版 :メモリ構成/ QSPI Serial Flash(Boot) + DDR4
- オンチップデバッギングエミュレータ (J link lite)同梱版
型名/ RTK9763U02S01002BE - オンチップデバッギングエミュレータ (J link lite)非同梱版
型名/ RTK9763U02S01000BE
- オンチップデバッギングエミュレータ (J link lite)同梱版
- Octal-SPI版 :メモリ構成/ Octa Flash(Boot) + OctaRAM + DDR4
- オンチップデバッギングエミュレータ (J link lite)同梱版
型名/ RTK9763U02S01003BE - オンチップデバッギングエミュレータ (J link lite)非同梱版
型名/ RTK9763U02S01001BE
- オンチップデバッギングエミュレータ (J link lite)同梱版
特長
- 搭載デバイス：RZ/A3UL
- Cortex-A55 Single
- BGA361pin, 13mmSq body, 0.5mm pitch
- モジュールボード機能
- QSPI版とOctal-SPI版の2種類を用意しています。
- QSPI版: QSPI Serial Flash(Boot) + DDR4
- Octal-SPI版 : Octa Flash(Boot) +OctaRAM+DDR4
- DDR4 SDRAM: 1GB × 1pc
- QSPI flash memory: 128Mb × 1pc "AT25QL128A" (QSPI版)
- Octa RAM memory: 512Mb ｘ1pc / Octa flash memory: 1Gb ｘ 1pc (Octal-SPI版)
- eMMC memory: 64GB × 1pc
- The microSD card slot is implemented and used as an eSD for boot.
- 5-output clock oscillator “5P35023” implemented
- PMIC power supply “DA9062” implemented
- QSPI版とOctal-SPI版の2種類を用意しています。
- キャリアボード機能
- FFC / FPCコネクタは、カメラモジュールの高速シリアルインタフェースに接続するために標準で取り付けられています。
- DSI/ HDMI変換モジュールを介したMicro-HDMIコネクタは、デジタルビデオモジュールの高速シリアルインタフェースに接続するために標準で取り付けられています。
- Micro-ABレセプタクル（ch0：USB2.0 OTG）とAレセプタクル（ch1：USB2.0ホスト）は、USBインタフェースへの接続用にそれぞれ標準で取り付けられています。
- RJ45コネクタは、イーサネットを使用したソフトウェア開発および評価用に標準で取り付けられています。
- オーディオコーデックは、オーディオシステムの高度な開発のための標準としてマウントされています。オーディオジャックは、オーディオインタフェースに接続するために実装されています。
- Micro-ABレセプタクルは、非同期シリアルポートインタフェースに接続するために実装されています。
- microSDカードスロットとPMOD用の2つのソケットは、RZ/A3UL周辺機能のインタフェースとして実装されています。
- 電源供給には、USBPD規格に対応したUSB Type-Cレセプタクルが搭載されています。
アプリケーション
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| RZ スマート・コンフィグレータ「ソフトウェアを自由に組み合わせられる」をコンセプトとしたRZファミリ向けユーティリティ。ミドルウェアとドライバのインポートや端子設定機能でシステムへのルネサス製ドライバの組み込みを容易にします。 | Solution Toolkit | ルネサス |
サンプルコード
サンプルコード
| タイトル | Type | Date | |
|---|---|---|---|
[Toolchains=GCC ARM A-Profile (AArch64 bere-metal) 10.3-2021.07] EXE32.70 MB Application: Industrial, IoT Applications, Consumer Electronics Function: Software Package IDE: e2 studio |
サンプルコード |
||
[Toolchains=GCC ARM A-Profile (AArch64 bere-metal) 10.3-2021.07] ZIP30.43 MB Application: Industrial, IoT Applications, Consumer Electronics Function: Software Package IDE: e2 studio |
サンプルコード |
||
ZIP423 KB 関連ファイル：
Compiler: GNU ARM Embedded IDE: e2 studio |
サンプルコード |
関連ボード＆キット
ボード＆キット
RZ/G2UL Evaluation Board Kit
RZ/G2UL(Type-1)の評価に最適な評価ボードキットです。RZ/G2UL Evaluation Board Kitはモジュールボード(SOM)とキャリアボードで構成されています。モジュールボードはSMARC v2.1規格に準拠しています。
製品選択
Processing table
| RZ/A3UL QSPI SMARC EVK (J link lite not included) | None | ||
| RZ/A3UL Octal-SPI SMARC EVK (J link lite not included) | None | ||
| RZ/A3UL QSPI SMARC EVK (J link lite included) | None | ||
| RZ/A3UL Octal-SPI SMARC EVK (J link lite included) | None |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
play_circle_filledビデオ&トレーニング
GuilianiSDK for RZA3UL Tutorial - How to run
この動画では、TES Electronics SolutionsのGuiliani SDKに含まれ、Guiliani HMI frameworkの機能を示すGuilianiDemoをRZ/A3UL Evaluation Board Kit上で使用する方法を説明します。
00:00 Opening
00:37 Board, Software information
02:07 Board Configuration
02:24 Build and Run
