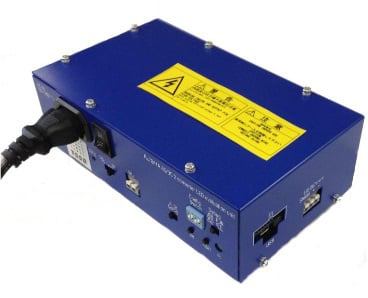

RL78/I1Aにより, 力率改善に必要なPFC制御, LEDの調光に必要なBuckコンバータ制御が出来る評価装置です。


  • 応用分野;Factory, Home, City, 照明
  • 適応機器;ベースライト, バックライト, アミューズメント機器, ダウンライト
  • 主要な機能;LED照明
  • MCUs/MPUsファミリ;RL78, 78K
  • MCUs/MPUsグループ;RL78/I1A, UPD78F073x
  • A&P カテゴリ;ダイオード, パワーMOSFET, 光半導体
  • A&P 品名;RJU6052TDPP-EJ, RJK6014DPP-E0, PS9351L
  • 基板寸法;190.4 x 110.6 x 63.8 mm
  • リリース日;2016.09
  • 製品ページ, ユーザーズマニュアル
  • ※部品リストはユーザーズマニュアル参照
  • Power Supply;AC100V to 240V (50Hz/60Hz)
  • 消費電力;LED電力 max. 50W
    LED Vf max. 200V、LED電流 max. 250mA
  • 付属品;電源ケーブル, USBケーブル(Mini-B Type)
  • 動作温度;0°C to +45°C
  • 周辺インターフェース;USB, E1, DALI
  • RoHS対応;Cleared
  • パートナー;YES
  • 会社名;テセラ・テクノロジー(株)
  • お問合せ先;テセラ・テクノロジー株式会社お問い合わせ
