最新のメモリ技術により低電源電圧動作・低消費電力・高速動作・高信頼性を実現するルネサスシリアルEEPROMを制御します。シリアルEEPROMの業界標準バス方式に合わせたドライバを提供しています。

特長

  • ユーザAPI関数をコールするだけで、データの読み出し/書き込み可能
  • MCUのクロック同期シリアルI/Oと1つのポートを使って制御
  • 応用例:
    • 携帯電話/コードレス電話/FAX:短縮ダイヤル、通信履歴管理
    • TV/VTR/リモコン:チャンネル、モード設定
    • 計測機器:アプリケーションソフト、ログデータ格納
    • 家電:微調整設定、使用状況来歴管理
    • 液晶TV:パラメータ設定
    • カメラモジュール:調整設定
    • DVC:調整設定
  • Learn More

ドキュメント&ダウンロード

タイトル 他の言語 分類 形式 サイズ 日付
アプリケーションノート、ホワイトペーパー
RX Family QSPI Clock Synchronous Single Master Control Module Using Firmware Integration Technology アプリケーションノート PDF 844 KB
RXファミリ EEPROMアクセスクロック同期式制御モジュール Firmware Integration Technology English アプリケーションノート PDF 737 KB
- RXファミリ EEPROMアクセスクロック同期式制御モジュール Firmware Integration Technology English アプリケーションノート PDF 737 KB
- RX ファミリ SCIFA クロック同期式シングルマスタ制御モジュール Firmware Integration Technology English アプリケーションノート PDF 1.10 MB
RX ファミリ SCIFA クロック同期式シングルマスタ制御モジュール Firmware Integration Technology English アプリケーションノート PDF 1.10 MB
- RX ファミリ RSPI を使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 1.31 MB
RX ファミリ RSPI を使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 1.31 MB
- RL78/G14、RL78/G1C、RL78/L12、RL78/L13、RL78/L1Cグループ シリアル・アレイ・ユニットのCSIモードを使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 985 KB
- RX ファミリ、RL78 ファミリ、78K0R/Kx3-L Micron Technology 社製M45PE シリーズ Serial Flash memory 制御ソフトウェア English アプリケーションノート PDF 1.12 MB
- RX ファミリ、RL78 ファミリ、78K0R/Kx3-L Micron Technology 社製M25P シリーズ Serial Flash memory 制御ソフトウェア English アプリケーションノート PDF 1.14 MB
- RXファミリ、RL78ファミリ、78K0R/Kx3-L Renesas R1EX25xxxシリーズ Serial EEPROM制御ソフトウェア English アプリケーションノート PDF 1.07 MB
RL78/G14、RL78/G1C、RL78/L12、RL78/L13、RL78/L1Cグループ シリアル・アレイ・ユニットのCSIモードを使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 985 KB
RXファミリ、RL78ファミリ、78K0R/Kx3-L Renesas R1EX25xxxシリーズ Serial EEPROM制御ソフトウェア English アプリケーションノート PDF 1.07 MB
- RX210, RX21A, RX220, RX63N, RX63T, RX111, RX64Mグループ SCIを使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 1.78 MB
RX210, RX21A, RX220, RX63N, RX63T, RX111, RX64Mグループ SCIを使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 1.78 MB
- RX62N グループ SCI を使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 356 KB
RX62N グループ SCI を使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 356 KB
- RX62N グループ RSPI を使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 377 KB
RX62N グループ RSPI を使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 377 KB
- 78K0R/Kx3-L シリアル・アレイ・ユニットのCSIモードを使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 297 KB
78K0R/Kx3-L シリアル・アレイ・ユニットのCSIモードを使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 297 KB
- RX62N グループ RSPI を使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 377 KB
- RX610 グループ SCI を使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 357 KB
RX610 グループ SCI を使ったクロック同期式シングルマスタ制御ソフトウェア English アプリケーションノート PDF 357 KB
- Serial EEPROM of HN58X25xxx Series Control Using Clock Synchronous Serial I/O (UART) of M16C アプリケーションノート PDF 228 KB
- Serial EEPROM of HN58X25xxx Series Control Using Exclusive Clock Synchronous Serial I/O (SI/O) of M16C アプリケーションノート PDF 147 KB
- HN58X25xxx シリーズ・シリアルEEPROM M16C クロック同期形専用シリアルI/O(SI/O)を使った制御 アプリケーションノート PDF 278 KB
- HN58X25xxx シリーズ・シリアルEEPROM M16C クロック同期形シリアルIO(UART)を使った制御 アプリケーションノート PDF 438 KB
Serial EEPROM of HN58X25xxx Series Control Using Exclusive Clock Synchronous Serial I/O (SI/O) of M16C アプリケーションノート PDF 147 KB
HN58X25xxx シリーズ・シリアルEEPROM M16C クロック同期形専用シリアルI/O(SI/O)を使った制御 アプリケーションノート PDF 278 KB
HN58X25xxx シリーズ・シリアルEEPROM M16C クロック同期形シリアルIO(UART)を使った制御 アプリケーションノート PDF 438 KB
Serial EEPROM of HN58X25xxx Series Control Using Clock Synchronous Serial I/O (UART) of M16C アプリケーションノート PDF 228 KB
ルネサスHN58X25xxxシリーズ・シリアルEEPROM ルネサスSHクロック同期式SCIを使った制御 アプリケーションノート PDF 247 KB
HN58X25xxxシリーズ シリアルEEPROM ルネサスH8/H8S/H8SX クロック同期式SCIを使った制御 アプリケーションノート PDF 268 KB
HN58X25xxxシリーズ シリアルEEPROM ルネサス740 クロック同期形シリアルIOを使った制御 アプリケーションノート PDF 580 KB
Downloads
- RX Family QSPI Clock Synchronous Single Master Control Module Using Firmware Integration Technology サンプルコード ZIP 3.70 MB
- RX Family Clock Synchronous Control Module for EEPROM Access Firmware Integration Technology サンプルコード ZIP 8.66 MB
RX Family Clock Synchronous Control Module for EEPROM Access Firmware Integration Technology サンプルコード ZIP 8.66 MB
RX ファミリ SCIFA クロック同期式シングルマスタ制御モジュール Firmware Integration Technology English サンプルコード ZIP 5.87 MB
- RX ファミリ SCIFA クロック同期式シングルマスタ制御モジュール Firmware Integration Technology English サンプルコード ZIP 5.87 MB
RX ファミリ RSPI を使ったクロック同期式シングルマスタ制御ソフトウェア English サンプルコード ZIP 1.37 MB
- RX ファミリ RSPI を使ったクロック同期式シングルマスタ制御ソフトウェア English サンプルコード ZIP 1.37 MB
RL78/G14、RL78/G1C、RL78/L12、RL78/L13、RL78/L1Cグループ シリアル・アレイ・ユニットのCSIモードを使ったクロック同期式シングルマスタ制御ソフトウェア English サンプルコード ZIP 1005 KB
RX ファミリ、RL78 ファミリ、78K0R/Kx3-L Micron Technology 社製M45PE シリーズ Serial Flash memory 制御ソフトウェア English サンプルコード ZIP 1.12 MB
RX ファミリ、RL78 ファミリ、78K0R/Kx3-L Micron Technology 社製M25P シリーズ Serial Flash memory 制御ソフトウェア English サンプルコード ZIP 1.14 MB
RXファミリ、RL78ファミリ、78K0R/Kx3-L Renesas R1EX25xxxシリーズ Serial EEPROM制御ソフトウェア English サンプルコード ZIP 1.07 MB
- RL78/G14、RL78/G1C、RL78/L12、RL78/L13、RL78/L1Cグループ シリアル・アレイ・ユニットのCSIモードを使ったクロック同期式シングルマスタ制御ソフトウェア English サンプルコード ZIP 1005 KB
- RXファミリ、RL78ファミリ、78K0R/Kx3-L Renesas R1EX25xxxシリーズ Serial EEPROM制御ソフトウェア English サンプルコード ZIP 1.07 MB
RX210, RX21A, RX220, RX63N, RX63T, RX111, RX64MグループSCIを使ったクロック同期式シングルマスタ制御ソフトウェア English サンプルコード ZIP 1.11 MB
- RX210, RX21A, RX220, RX63N, RX63T, RX111, RX64MグループSCIを使ったクロック同期式シングルマスタ制御ソフトウェア English サンプルコード ZIP 1.11 MB
RX62N グループ SCI を使ったクロック同期式シングルマスタ制御ソフトウェア English サンプルコード ZIP 270 KB
- RX62N グループ SCI を使ったクロック同期式シングルマスタ制御ソフトウェア English サンプルコード ZIP 270 KB
RX62N Group Clock Synchronous Single Master Control Software Using the RSPI サンプルコード ZIP 284 KB
- RX62N Group Clock Synchronous Single Master Control Software Using the RSPI サンプルコード ZIP 284 KB
- RX62Nグループ RSPI を使ったクロック同期式シングルマスタ制御ソフトウェア サンプルコード ZIP 336 KB
78K0R/Kx3-L シリアル・アレイ・ユニットのCSI モードを使ったクロック同期式シングルマスタ制御ソフトウェア Ver.2.02 English サンプルコード ZIP 281 KB
- 78K0R/Kx3-L シリアル・アレイ・ユニットのCSI モードを使ったクロック同期式シングルマスタ制御ソフトウェア Ver.2.02 English サンプルコード ZIP 281 KB
RX62Nグループ RSPI を使ったクロック同期式シングルマスタ制御ソフトウェア サンプルコード ZIP 336 KB
RX610グループ SCIを使ったクロック同期式シングルマスタ制御ソフトウェア English サンプルコード ZIP 274 KB
- RX610グループ SCIを使ったクロック同期式シングルマスタ制御ソフトウェア English サンプルコード ZIP 274 KB
Serial EEPROM HN58X25xxx Series Sample Program M16C(UART) サンプルコード ZIP 272 KB
Serial EEPROM HN58X25xxx Series Sample Program M16C(SI/O) サンプルコード ZIP 149 KB
HN58X25xxxシリーズ・シリアルEEPROMサンプルプログラム M16C(SI/O) サンプルコード ZIP 223 KB
HN58X25xxxシリーズ・シリアルEEPROMサンプルプログラム M16C(UART) サンプルコード ZIP 411 KB
- Serial EEPROM HN58X25xxx Series Sample Program M16C(SI/O) サンプルコード ZIP 149 KB
- HN58X25xxxシリーズ・シリアルEEPROMサンプルプログラム M16C(SI/O) サンプルコード ZIP 223 KB
- HN58X25xxxシリーズ・シリアルEEPROMサンプルプログラム M16C(UART) サンプルコード ZIP 411 KB
- Serial EEPROM HN58X25xxx Series Sample Program M16C(UART) サンプルコード ZIP 272 KB
- ルネサスH8/H8S/H8SX/SHクロック同期式SCIを使った制御 サンプルプログラム ダウンロード サンプルコード ZIP 101 KB
- ルネサスH8/H8S/H8SX/SHクロック同期式SCIを使った制御 サンプルプログラム ダウンロード サンプルコード ZIP 101 KB
- サンプルプログラム 740 ダウンロード サンプルコード ZIP 30 KB
ツールニュース
RXファミリMCUのクロック同期式シリアル通信用シングルマスタドライバ2種 リビジョンアップのお知らせ English ツールニュース-リリース PDF 558 KB
SPI EEPROM制御ミドルウェア RXファミリ EEPROMアクセスクロック同期式制御モジュールビジョンアップのお知らせ English ツールニュース-リリース PDF 702 KB
SPI EEPROM制御ミドルウェア RXファミリ EEPROMアクセスクロック同期式制御モジュール リリースのお知らせ ツールニュース-リリース PDF 702 KB
Revision to Device Driver for Enabling Clock-Synchronous Serial Communications Using SCI of RX Family MCUs ツールニュース-リリース PDF 480 KB
Revision to Device Driver for Enabling Clock-Synchronous Serial Communications Using Serial Array Unit (SAU) in CSI Mode of RL78 Family MCUs ツールニュース-リリース PDF 524 KB
Revision to Middleware for controlling Serial EEPROM of Renesas R1EX25xxx Series for RX Family and RL78 Family ツールニュース-リリース PDF 202 KB
RXファミリMCUのクロック同期式シリアル通信用シングルマスタドライバリビジョンアップのお知らせ ツールニュース-リリース PDF 1.14 MB
RXファミリおよびRL78ファミリ用 Renesas R1EX25xxxシリーズ Serial EEPROM 制御用ミドルウェア リビジョンアップのお知らせ ツールニュース-リリース PDF 607 KB
RL78ファミリMCUのシリアルアレイユニット (SAU)をCSIモードで使用するクロック同期式シリアル通信用デバイスドライバ リビジョンアップのお知らせ ツールニュース-リリース PDF 826 KB
RXファミリMCUのクロック同期式シリアル通信用シングルマスタドライバ2種 リビジョンアップのお知らせ English ツールニュース-リリース PDF 772 KB
RL78/G14グループMCUのシリアルアレイユニット (SAU) をCSIモードで使用するクロック同期式シリアル通信用デバイスドライバ リビジョンアップのお知らせ ツールニュース-リリース PDF 556 KB
RXファミリおよびRL78ファミリ用 Renesas R1EX25xxxシリーズ Serial EEPROM 制御用ミドルウェア リビジョンアップのお知らせ ツールニュース-リリース PDF 553 KB
Two types of Device Drivers for Enabling Clock-Synchronous Serial Communication Using SCI or RSPI of RX600 and RX200 Series of MCUs Published ツールニュース-リリース PDF 629 KB
RX63TグループMCUのクロック同期式シリアル通信用シングルマスタドライバ 2製品リリースおよび一部の従来製品との統合のお知らせ ツールニュース-リリース PDF 1.33 MB
Device Driver for Enabling Clock-Synchronous Serial Communication Using SCI of RX62N Group of MCUs Published ツールニュース-リリース PDF 571 KB
RX210, RX21A およびRX220グループMCUのクロック同期式シリアル通信用デバイスドライバ 2製品リリースのお知らせ ツールニュース-リリース PDF 805 KB
Device Driver Published for Clock-Synchronous Serial Communications through RSPI on MCUs of RX62N Group ツールニュース-リリース PDF 716 KB
Clock-Synchronous Serial-Communication Device Driver Published for Using Serial Array Unit (SAU) of MCUs of RL78/G14 Group in CSI Mode ツールニュース-リリース PDF 420 KB
RL78/G14グループMCUのシリアルアレイユニット(SAU) をCSIモードで 使用する クロック同期式シリアル通信用デバイスドライバ リリースのお知らせ ツールニュース-リリース PDF 661 KB
RX62N および RX63NグループMCU用デバイスドライバ 3製品リリースのお知らせ ツールニュース-リリース PDF 661 KB
RX62NグループMCUのRSPIのクロック同期式シリアル通信用デバイスドライバ リリースのお知らせ ツールニュース-リリース PDF 433 KB
A Device Driver Launched for 78K0R/Kx3-L MCUs Used as Clock-Synchronous Single Master Devices with a Serial Array Unit (SAU) in CSI Mode ツールニュース-リリース PDF 318 KB
78K0R/Kx3-L SAUのCSIモードを使ったクロック同期式シングルマスタドライバリリースのお知らせ ツールニュース-リリース PDF 596 KB
Renesas R1EX25xxxシリーズ Serial EEPROM 制御用ミドルウェアリリースのお知らせ English ツールニュース-リリース PDF 546 KB
その他資料
ルネサス 開発環境 総合カタログ カタログ PDF 11.69 MB

応用例

  • 携帯電話/コードレス電話/FAX:短縮ダイヤル、通信履歴管理
  • TV/VTR/リモコン:チャンネル、モード設定
  • 計測機器:アプリケーションソフト、ログデータ格納
  • 家電:微調整設定、使用状況来歴管理
  • 液晶TV:パラメータ設定
  • カメラモジュール:調整設定
  • DVC:調整設定
画像
app-eeprom-driver-ja

システム構成

本ドライバは以下を搭載したシステムに使用します。

スレーブデバイス ルネサスシリアルEEPROM
(R1EX25xxxおよびHN58X25xxxシリーズ)
マスタデバイス ルネサスマイコン
(RX, RL78, 78K, SuperH, R8C, M16C, H8, H8S, H8SX, 740ファミリ)

サポートするスレーブデバイスの詳細は「対応メモリ」に、マイコンの詳細は「ターゲットデバイスと製品展開」の「サンプルプログラムリスト」に記載しています。

画像
spi-eeprom-app-config-ja

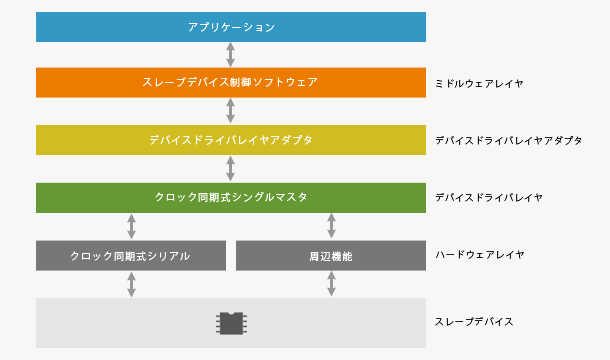

アプリケーション構成図

対応メモリ

R1EX25xxxシリーズ

  • R1EX25512A(512Kbit)
  • R1EX25256A(256Kbit)
  • R1EX25128A(128Kbit)
  • R1EX25064A(64Kbit)
  • R1EX25032A(32Kbit)
  • R1EX25164A(16Kbit)
  • R1EX25008A(8Kbit)
  • R1EX25004A(4Kbit)
  • R1EX25002A(2Kbit)

HN58X25xxxシリーズ

  • N58X25256(256Kbit)
  • HN58X25128(128Kbit)

ターゲットデバイスと製品展開

ここではマイコン別に各ソフトウェアの展開をご紹介しています。なお、対応する統合開発環境は、各アプリケーションノートでご確認ください。

RXファミリの場合 (FIT)

ここでご紹介する各ソフトウェアは、Firmware Integration Technology(FIT)に対応した「FITモジュール」であり、他のFITモジュールと組み合わせることにより、ユーザアプリケーションへ各サン プルコードを組み込む事が容易になります。DMAC FITモジュール、もしくはDTC FITモジュールと組み合わせることによりDMAC転送またはDTC転送を実現する事ができます。(FITとは?

画像
spi-eeprom-rx-fit-ja
ブロック図
サンプルプログラムリスト
スレーブデバイス用制御ソフトウェア(上位層ソフトウェア)
制御するメモリ アプリケーションノートタイトル
R1EX25xxx、HN58X25xxxシリーズ SPIシリアルEEPROM RX Family Clock Synchronous Control Module for EEPROM Access Firmware Integration Technology (ZIP)
マスタデバイス用制御ソフトウェア(下位層ソフトウェア)
制御するマイコン アプリケーションノートタイトル
RX72T, RX71M, RX66T, RX64M, RX231, RX113, RX111, RX110 RX Family RSPI Module Using Firmware Integration Technology (ZIP)
RX Family QSPI Clock Synchronous Single Master Control Module Using Firmware Integration Technology (ZIP)
RX Family DMAC Module Using Firmware Integration Technology (ZIP)
RX Family DTC Module Using Firmware Integration Technology (ZIP)
RX Family CMT Module Using Firmware Integration Technology (ZIP)

RX(FITを除く), RL78, 78Kファミリの場合

画像
spi-eeprom-ja

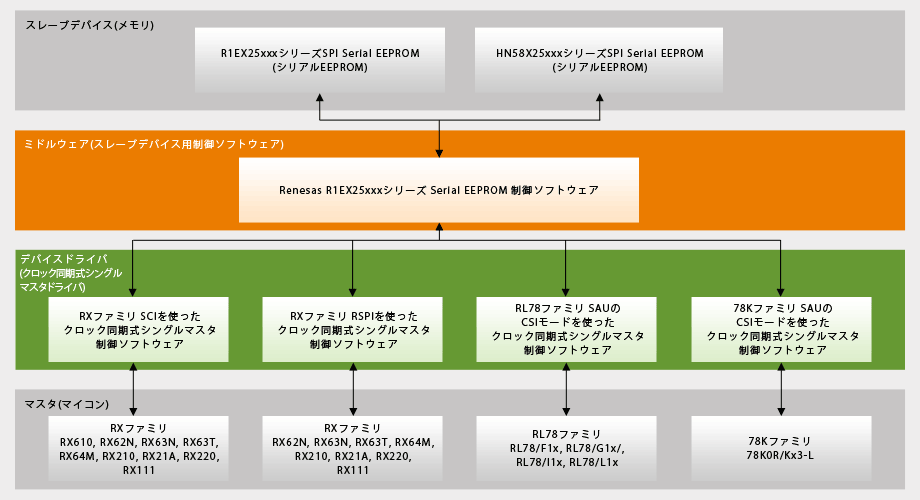

ブロック図
サンプルプログラムリスト
スレーブデバイス用制御ソフトウェア(上位層ソフトウェア)
制御するメモリ アプリケーションノートタイトル
R1EX25xxx, HN58X25xxxシリーズ
SPIシリアルEEPROM
RXファミリ、RL78ファミリ、78K0R/Kx3-L Renesas R1EX25xxxシリーズ Serial EEPROM制御ソフトウェア (ZIP | English, 日本語)
マスタデバイス用制御ソフトウェア(下位層ソフトウェア)
制御するマイコン アプリケーションノートタイトル
RXファミリ:
RX210, RX21A, RX220, RX63N, RX63T, RX111, RX64M
RX210, RX21A, RX220, RX63N, RX63T, RX111, RX64MグループSCIを使ったクロック同期式シングルマスタ制御ソフトウェア (ZIP | English, 日本語)
RX ファミリ RSPI を使ったクロック同期式シングルマスタ制御ソフトウェア (ZIP | English, 日本語)
RX62N RX62N グループ SCI を使ったクロック同期式シングルマスタ制御ソフトウェア (ZIP | English, 日本語)
RX62Nグループ RSPI を使ったクロック同期式シングルマスタ制御ソフトウェア (ZIP)
RX610 RX610グループ SCIを使ったクロック同期式シングルマスタ制御ソフトウェア (ZIP | English, 日本語)
RL78ファミリ:
RL78/G14, RL78/G1C, RL78/L12, RL78/L13, RL78/L1C
RL78/G14、RL78/G1C、RL78/L12、RL78/L13、RL78/L1Cグループ シリアル・アレイ・ユニットのCSIモードを使ったクロック同期式シングルマスタ制御ソフトウェア (ZIP | English, 日本語)
78Kファミリ:
78K0R/Kx3
78K0R/Kx3-L シリアル・アレイ・ユニットのCSI モードを使ったクロック同期式シングルマスタ制御ソフトウェア Ver.2.02 (ZIP | English, 日本語)

SH, R8C, M16C, H8, H8S, H8SX, 740ファミリの場合

これらのマイコンの場合、マイコンごとに提供するソフトウェアで、スレーブデバイスとマスタデバイス両方を制御します。

スレーブデバイスおよびマスタデバイス用制御ソフトウェア(共通ソフトウェア)
制御するマイコン アプリケーションノートタイトル
R8Cファミリ HN58X25xxxシリーズ・シリアルEEPROMサンプルプログラム M16C(UART) (ZIP)
M16Cファミリ HN58X25xxxシリーズ・シリアルEEPROMサンプルプログラム M16C(SI/O) (ZIP)
HN58X25xxxシリーズ・シリアルEEPROMサンプルプログラム M16C(UART) (ZIP)
