概要
Description

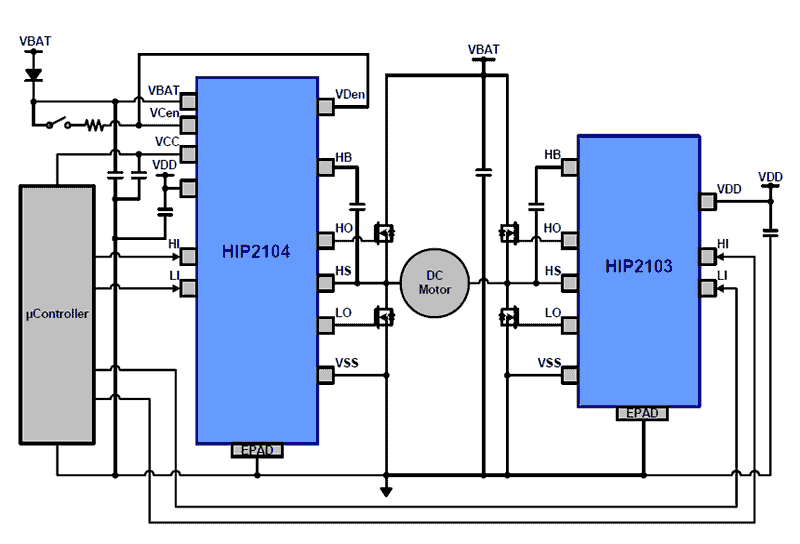

HIP2103 はDC モータ，三相ブラシレス DC モータ，またはその他同様の負荷が掛かる.アプリケーション向けに設計されたハーフブリッジドライバです。2つの入力端子（HI、LI）により、ハイサイドドライバ（HO）、ローサイドドライバ（LO）を独立に制御します。HIとLIはイネーブル/ディセーブルの設定が可能であり、マイコンとの接続数を減らしてコストを低減できます。スリープモード時のIDDバイアス電流が小さいため、デバイスが使用されていない時のバッテリー消耗を防ぐことができ、ドライバーをバッテリーから切り離すための外部スイッチが不要になります。すべての入力（LI、HI、VDen、VCen）にプルダウン抵抗を内蔵しているため、外部抵抗の必要性が軽減されます。LO出力のアクティブ-ロー抵抗プルダウンにより、スリープモード時やVDDが低電圧誤動作防止（UVLO）スレッショルド以下の時にローサイドブリッジFETがオフのままになります。
特長
- 最大60Vのブートストラップ電源電圧
- 専用イネーブル・ピン付き3.3Vおよび12V LDO（HIP2104）
- 5μAスリープモード静止電流
- VDD低電圧ロックアウト
- 3.3Vまたは5VのCMOS互換入力（ヒステリシス）
- ブートストラップFETを内蔵（従来のブートストラップダイオードを置換可能）
- パッケージは8Ld SOICと3x3mm TDFNを用意
- 鉛フリー（RoHS指令準拠）
アプリケーション
アプリケーション
- ハーフブリッジ、フルブリッジ、BLDCモータードライブ
- UPSおよびインバータ
- クラスDアンプ
- ハーフブリッジドライバを必要とするスイッチモード電源回路
