概要

説明

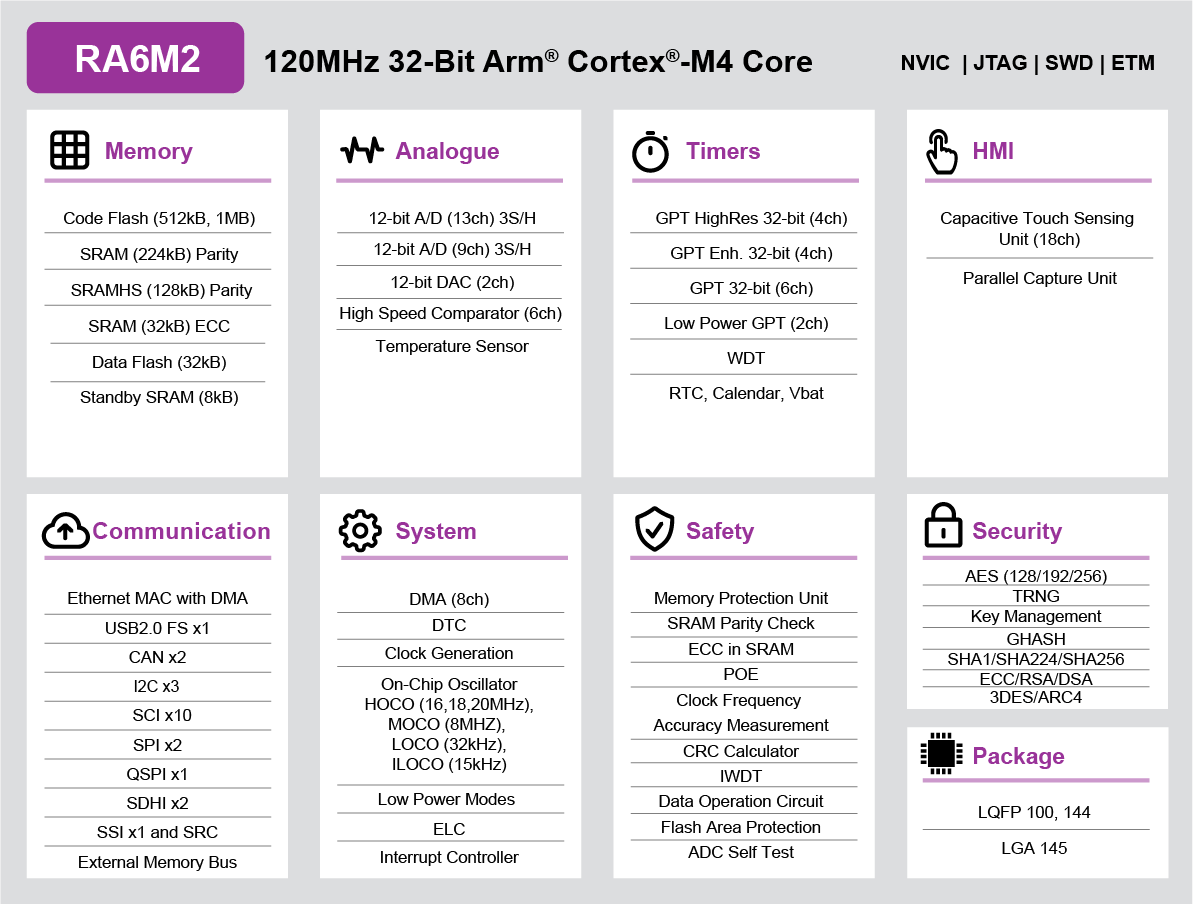

RA6M2 MCUグループは、高性能Arm® Cortex®-M4コアを搭載しており、チャネル毎にDMAを備えたEthernet MACによって優れたデータ スループットを実現します。高効率な40nmプロセスで製造されており、オープンで柔軟なエコシステム(FSP、FreeRTOS)をサポートしています。もちろん他のRTOSやミドルウェアも使用できるように拡張可能です。RA6M2 は、Ethernet、セキュリティ、大容量RAMを搭載した組込みシステム、低消費電力を必要とするIoTアプリケーションに適しています。

特長

  • 120MHz Arm® Cortex®-M4
  • 内蔵512KB~1MBフラッシュメモリ、および384KB SRAM
  • EEPROM のようにデータを保存できる 32KB データフラッシュ
  • パッケージ:100~145ピンまでラインナップ
  • DMA搭載Ethernetコントローラ
  • 静電容量式タッチセンシングユニット
  • USB 2.0 Full Speed
  • CAN 2.0B
  • SCI (UART, Simple SPI, Simple I2C)
  • SPI/ I2Cマルチマスタインタフェース
  • SDHI

アプリケーション

アプリケーション

  • 有線Ethernetアプリケーション
  • セキュリティ(火災検知、盗難検知、パネル制御)
  • 計量(電動、自動検針)
  • 産業(ロボット、ドアオープナ、ミシン、自動販売機、UPS)
  • HVAC(暖房、空調、ボイラー制御)
  • 汎用
