概要
説明
ISL6721は、ブースト、フライバック、絶縁出力構成など、幅広いDC/DC変換アプリケーション向けに設計された、低消費電力のシングルエンド電流モードPWMコントローラです。ピーク電流モード制御は、電力過渡を効果的に処理し、過電流保護を提供します。また、過電圧や過電流シャットダウン時に電源電流が200μA未満に低下する低消費電力モードも備えています。この先進的なBiCMOS設計は、低動作電流、1MHzまでの調整可能な動作周波数、調整可能なソフトスタート、ノイズに敏感なアプリケーション向けに発振器を外部クロックに固定できる双方向SYNC信号を備えています。

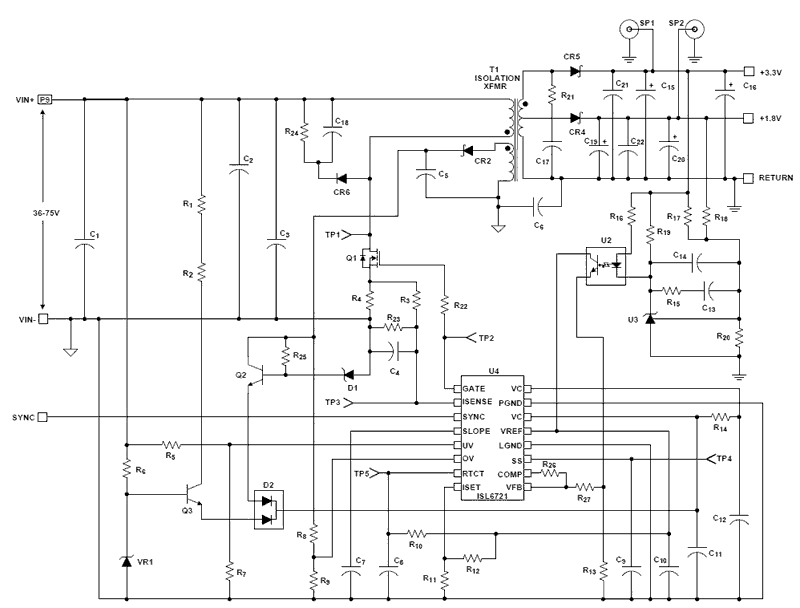

特長
- 1A MOSFETゲートドライバ
- 100μAスタートアップ電流
- ピーク電流モード制御による高速過渡応答
- スイッチング周波数は1MHzまで調整可能
- 双方向の同期が可能
- 低電力ディセーブルモード
- OVおよびOCシャットダウン時の遅延再スタート
- 調整可能なスロープ補償
- 調整可能なソフトスタート
- 調整可能な過電流シャットダウンのしきい値
- 調整可能なUVおよびOVモニタ
- リーディングエッジブランキング
- サーマルシャットダウン機能内蔵
- 1%許容電圧リファレンス
- 鉛フリー対応（RoHS指令準拠）
製品比較
アプリケーション
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| iSim:PEオフラインシミュレーションツール iSim Personal Edition（iSim：PE）は、プロジェクトの早い段階で設計サイクルを速め、プロジェクト初期のリスクを低減し、現在のみならず次世代の設計に耐えうる部品を選定します。
|
Simulator | ルネサス |
1件
|
||
ボード＆キット
Evaluation
ISL6721EVAL3Z
最終購入とりまとめ品
Resonant Reset Forward Converters for Low Power Applications Evaluation Board
The ISL6721EVAL3Z evaluation board serves as a reference design for a single switch resonant reset forward converter with multiple outputs for typical industry applications that need isolation. It can be used for security monitoring systems where an input voltage range of 21.6V to 52.8V is...
Recommended Documents:
Evaluation
ISLACDC750WEVKIT1Z
アクティブ
Boost PFC and Asymmetrical Full-Bridge ZVS Converter Evaluation Kit
The ISLACDC750WEVKIT1Z evaluation kit is designed to demonstrate ATX PC power supply applications based on the ISL6754 ZVS full-bridge PWM controller, ISL6731A and ISL6731B power factor correction (PFC) controllers, and the ISL6721 single-ended current mode PWM controller. With a 400V DC bus,...
Recommended Documents:
モデル
ECADモデル
SamacSysの回路図シンボル、PCBフットプリント、および3D CADモデルは、製品オプションテーブルのCADモデルリンクをクリックすることで参照できます。シンボルまたはモデルが対応していない場合は、SamacSysに直接リクエスト可能です。
