概要

説明

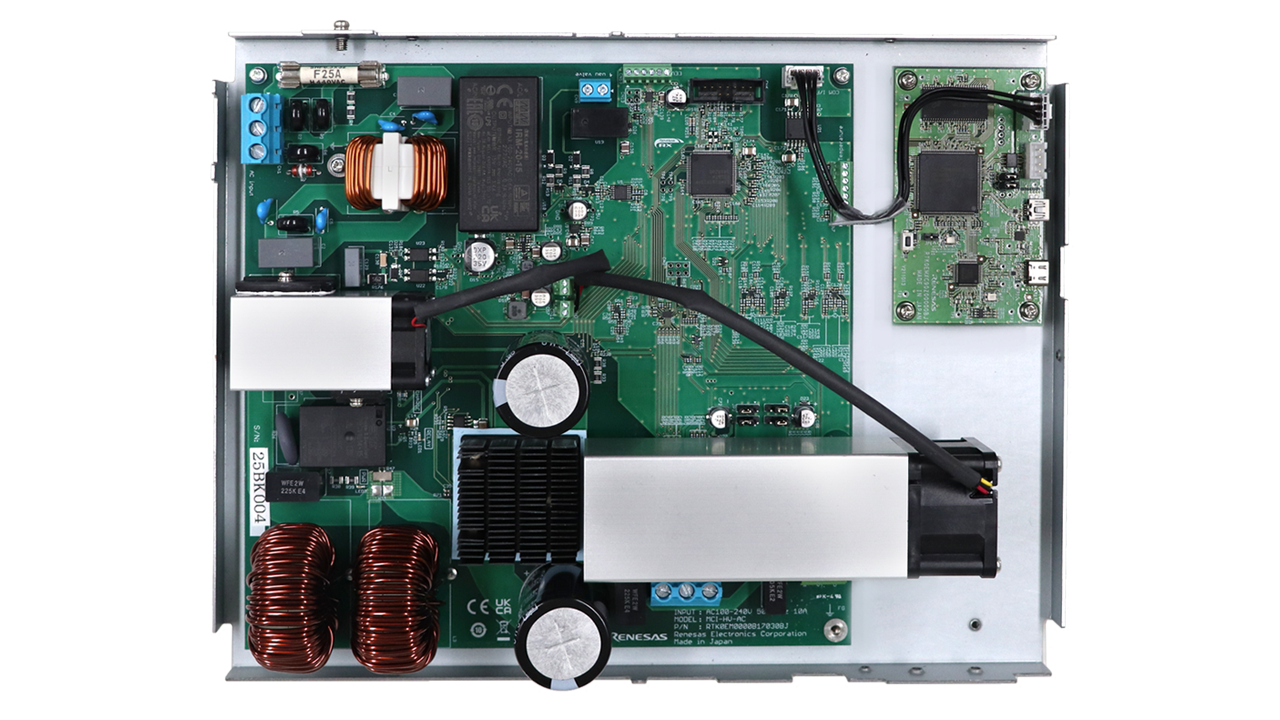

本リファレンスデザインはエアコン室外機制御を実現するトータルソリューションです。AC200V高電圧インバータボードMCI-HV-ACと、通信ボードおよび周辺機器を組み合わせて使用します。PMセンサレスベクトル制御のサンプルコードを用いて2モータ制御を実現します。

特長

  • マイクロコントローラ RX26Tと3相インバータ回路を一体化したリファレンスデザイン
  • 2モータ制御機能(コンプレッサならびにファン)
  • 停止・低速運転時 オープンループ始動(電流引き込み制御)
  • 中高速域運転時 誘起電圧オブザーバによるPMセンサレスベクトル制御(1シャント及び3シャント)
  • 高速運転用の弱め磁束制御およびIPMSM向けの最大トルク・電流制御(MTPA)
  • トルク振動抑制機能、脱調検出、フライングスタート(拾い込み制御)
  • シングルフェーズ及びインターリーブPFC制御(力率改善および昇圧機能)
  • MCI-HV-AC には、下記の特徴があります
    • 単相AC 入力(AC100V~240V、50/60Hz)に対応
    • 2 モータ(コンプレッサ 、ファン)制御に対応
    • 過電流検出機能、過電圧保護機能、過熱検出機能搭載
    • 四方弁、膨張弁制御インターフェース搭載
    • 温度制御用センサーインターフェース搭載
    • エアコン室内機通信インターフェース搭載

アプリケーション

エアコン室外機
