CPX3評価キット AC電源および DC 48V 以上（J70D2：RX631）
Jump to Page Section:
Overview
Description
PLC モデムLSI R9A06G037 に対応したソフトフェア開発やシステム評価を行うための 評価キットです。特別搬送式デジタル伝送装置として型式指定（技術適合）を受けているため、電波法施行規則第四十四条第一項における電力線搬送通信設備として使用可能です。（総務省指定 第AH-16008 号 型式：RTK0EE0003D02001BJ）
（PLC通信の評価には、本製品が2台以上必要となります）
マイコン(RX631)には、SimpleMAC(PHY 評価ツール)対応のファームウェアが書かれており、PC からSimpleMAC GUI を使用してPLC モデムLSI R9A06G037 を制御します。
Features
- 対応MCU、PLCモデムLSI
- MCUグループ：RX631
- ボード上に実装のMCU型名：R5F5631EDDFP
- PLCモデムLSI：R9A06G037
- ボード上に実装のPLCモデムLSI型名：R9A06G037
- マイコンに関する詳細情報は、RX631グループページを参照下さい。

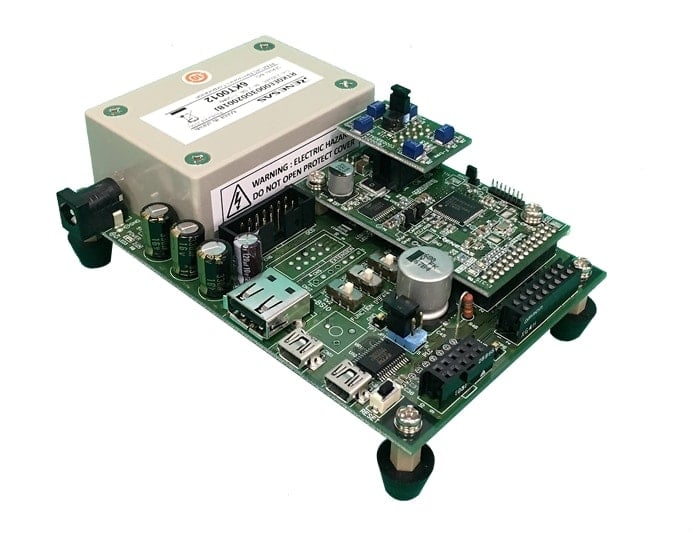

- ボード構成：電力線通信に必要なアナログ・フロント・エンドや制御用マイコン、PLC モデムLSI を含むトータルな回路構成になっています。
- 本製品は、以下の3 種類のボードで構成されています。
- PLCボード ：PLC モデムLSI (R9A06G037)及びAFE デバイス(NJM45001)
- BASEボード ：電源回路及び制御用マイコン(RX631)
- Filterボード ：G3-ARIB 規格に対応したFilter 回路
- 本体外形寸法：120×76×44 mm
- 対応規格/周波数：ARIB/150k-450kHz
- 対応電力線電圧：AC100-230V
- 電源供給：5.0V/3.0A (ACアダプターによる外部給電)
-
注意事項:
本製品には AC アダプタは付属しておりません。お客様にて使用する環境の法令に適合した AC アダプタの準備をお願いします。
以下の ACアダプタは、通信特性を低下させないことを確認しております。
Applications
Design & Development
Related Boards & Kits
Boards & Kits
CPX3 Evaluation Kit for DC under 48V (J80D1 with RX651+Audio circuit)
The Renesas CPX3 Evaluation Kit J80D1 is a power line communication (PLC) evaluation kit for direct current (DC) power lines that can be used to carry out software...
CPX3 Evaluation Kit for DC under 48V (J80D2 with RL78/G13)
This power line communication evaluation kit for direct current (DC) power lines can be used to carry out software development and system evaluation using the R9A06G037...
Product Options
Processing table
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
確認済みACアダプタ
| 型名 | UN318-0530 PL03B | SMI18-5-V-P5 | GST18B05-P1J | ||
|---|---|---|---|---|---|
| メーカー | UNIFIVE | CUI Inc. | MEAN WELL | ||
| DC電圧 | 5V | 5V | 5V | ||
| タイプ | Wall Mount | Wall Mount | Desktop | ||
| 対応安全規格 * メーカーの最新情報をご確認ください |
PSE | (JPN) | ✓ | ✓ | ✓ |
| CE | (EU) | ✓ | ✓ | ✓ | |
| UKCA | (GBR) | ✓ | ✓ | ||
| UL | (USA) | ✓ | ✓ | ✓ | |
| FCC | (USA) | ✓ | ✓ | ✓ | |
| DoE-VI | (USA) | ✓ | ✓ | ✓ | |
| CCC | (CHN) | ✓ | ✓ | ✓ | |
| BIS | (IND) | ✓ | |||
| CPS | (SGP) | ||||
| BSMI | (TWN) | ✓ | |||
| KC | (KOR) | ✓ | ✓ | ||
| RCM | (AUS) | ✓ | ✓ | ||
| CB | ✓ | ✓ | |||
| 備考 | A type プラグ | マルチブレード (A,B,C,E,N) | ACケーブル無し | ||
