概要
Description

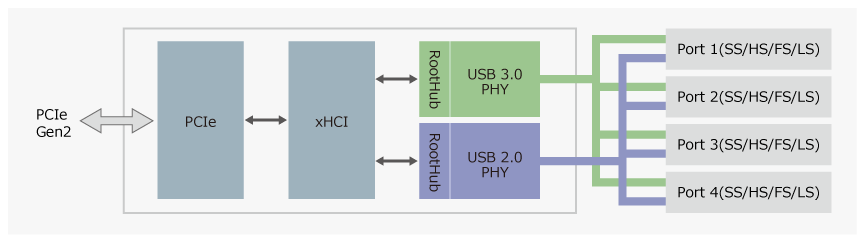

μPD720201は、USB3.0規格およびxHCI規格(eXtensible Host Controller Interface) 1.0に準拠したUSBホストコントローラです。システムバスはPCIe Gen2規格に準拠しています。LS (low-Speed)/FS (full-Speed)/HS (high-Speed)/SS (SuperSpeed)に対応したUSBポートを4本備えます。
μPD720201は、68ピンのQFNパッケージで、従来製品に比べて以下の点を改良しています。
- 省電力モード時の消費電力を従来比90％減の4.5mWに低減
- データ転送処理速度の改善により実効転送速度を従来比40%向上
- ファームウェアダウンロード機能の搭載により、シリアルフラッシュROMの外付けが不要
特長
- System I/F: PCIe Gen2 x 1 Lane
- USB ports: 4 ports (SS/HS/FS/LS)
- Comply spec to: PCIe 2.0 Base Spec
- USB 3.0 rev1.0 (USB-IF certified: Test ID = 380000050)
- Intel xHCI rev 1.0
- VDD: 1.05V, 3.3V
- Clock: 24MHz Xtal clock input
- Package: 68-pin QFN (8mm x 8mm, 0.4mm ball pitch)
- Ta: 0～85 °C (μPD720201K8-701-BAC-A)
Ta:-40～85 °C (μPD720201K8-711-BAC-A)
アプリケーション
アプリケーション
- デスクトップパソコン ・ ノートブックパソコン ・ タブレット ・ サーバ
- PCI Express カード ・ Express カード
- デジタルテレビ ・ ハードディスクレコーダ ・ セットトップボックス
- ブルーレイレコーダ ・ ブルーレイプレーヤ
- メディアプレーヤ・ デジタルオーディオシステム ・ プロジェクター
- マルチファンクションプリンター ・ ストレージ ・ NAS など
