概要
Description
PROFINET IO デバイスチップ「TPS-1」は、「PROFINET」プロトコルとクラス最高のリアルタイム性能を実現する「PROFINET IRT」をサポートしています。さらに、「TPS-1」は、「PROFIBUS」などの従来のシリアル系産業用プロトコルをサポートしている既存の機器 を「PROFINET」対応させるハードルを下げるために、開発期間や工数を削減し、開発コストの削減するというコンセプト持った製品です。
ルネサスエレクトロニクスは、先進的で国際的なサプライヤのPhoenixContact社と、「TPS-1」に関するラインセス契約を締結しております。PhoenixContact社は、Siemens社とPhoenixContact Groupが共同開発したPROFINET IOデバイスチップ「TPS-1」の再販権を保有しており、当社に製造・販売に関するライセンス供与を行っております。
今回の契約締結によりルネサスは、「TPS-1」の製造および、当社が保有するグローバルな販売チャネルを通じ、世界各地の工場用装置メーカなどに「TPS-1」、およびスターターキットを販売でき、「PROFINET」準拠した装置の普及促進に貢献します。
特長

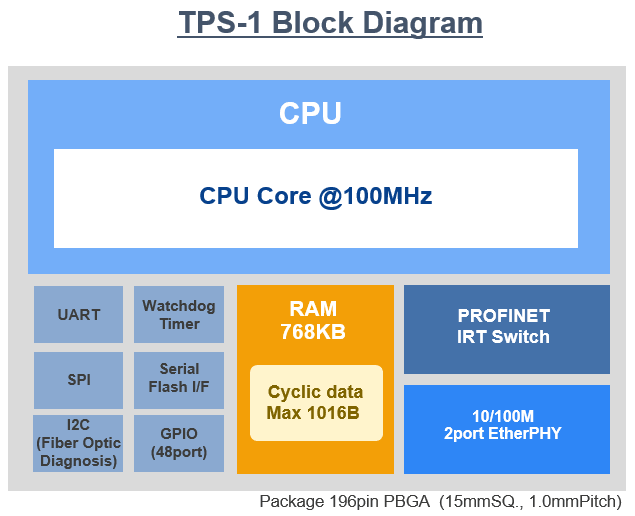

- PROFINET IO Device Stack, CPU, RAM, Ether PHYをシングルチップに統合
- 3ポートIRTスイッチ内蔵(優先レベル8段階設定可能)
- パラレル, シリアルのホストCPUインタフェース
- PROFINET バージョン2.3対応RT, IRTに対応 （コンフォーマンスクラスC）
- PBGA, 15 mm x 15 mmSQ., 1 mm pitch
- 必要基板面積: ～ 260 mm2
- 低消費電力: ～ 800 mW
アプリケーション
アプリケーション
- 産業オートメーション
- リモートI/O
- 通信モジュール
ドキュメント
| タイトル | 分類 | 日付 | |
|---|---|---|---|
PDF922 KB
|
データシート
|
||
アプリケーションノート
|
|||
PDF3.62 MB
|
アプリケーションノート
|
||
アプリケーションノート
|
|||
関連ファイル：
|
アプリケーションノート
|
||
関連ファイル：
|
アプリケーションノート
|
||
カタログ
|
|||
カタログ
|
|||
PDF5.68 MB
|
カタログ
|
||
PDF941 KB
|
データシート
|
||
PDF2.24 MB
|
マニュアル－開発ツール
|
||
PDF2.31 MB
|
マニュアル－開発ツール
|
||
PDF2.17 MB
|
マニュアル－開発ツール
|
||
PDF2.50 MB
|
マニュアル－開発ツール
|
||
PDF624 KB
|
マニュアル－開発ツール
|
||
PDF1.50 MB
|
マニュアル－ハードウェア
|
||
PDF1.65 MB
|
マニュアル－ハードウェア
|
設計・開発
サンプルコード
ボード＆キット
ボード＆キット
Best-in-class PROFINET IRT solution with lowest possible implementation effort.
The new TPS-1 low-cost Solution Kit allows a simple and efficient PROFINET IRT device design using the market-proven TPS-1 PROFINET IRT device chip that combines easy...
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
製品選択
Processing table
| TPS-1 | 196 | 100 | いいえ | Yes | 48 | Watchdog Timer x 1-ch | ２ch | 1 | 1 | 0.9 - 1.1 | Industrial communication, include PROFINET Device IP and 2port PHY, Power Supply = VDD = 0.9 to 1.1 V, VDDIO = 3.0 to 3.6V |
