R-IN32M3-ECを搭載した産業用Ethernet通信モジュール
ページセクションへ移動：
Back to top
ECADモデルを調べる
概要
Description

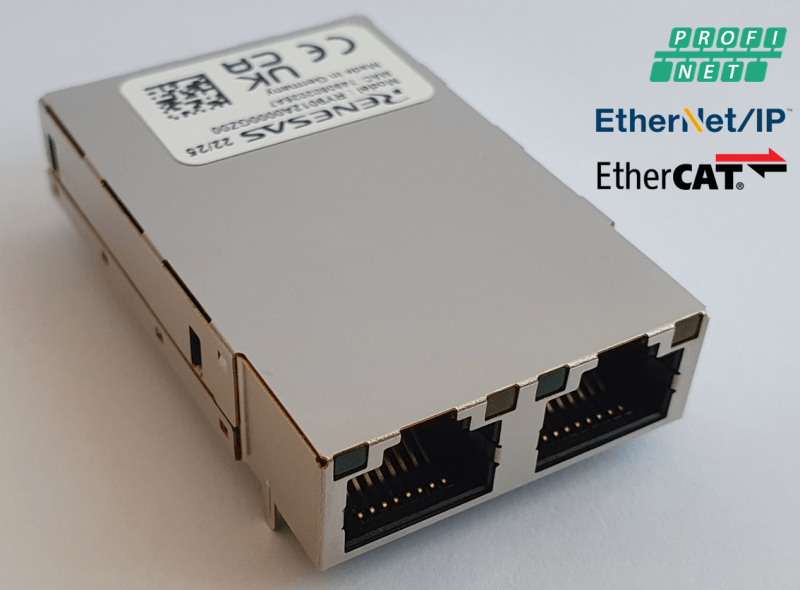

R-IN32M3 モジュールには、 産業イーサネット対応に必要なハードウエアおよび PROFINET、EtherNet/IPTM および、EtherCAT® プロトコルスタックを含むソフトウエアが全て実装されています。プロトコル仕様の更新にもソフトウエアアップデートで対応することができ、常に最新のプロトコル仕様に対応した製品を短期で市場投入することができます。
- ソフトウェアパッケージ: Renesas R-IN32M3 Module Sample Package Rev.1.02 (ZIP)
- 評価ボード:
特長
- 産業イーサネットプロトコル PROFINET RT(MRP対応)、EtherNet/IP (DLR対応)、および EtherCAT にマルチプロトコル対応
- ホストCPU制御による Modbus TCP対応
- プロトコルスタックはモジュールに内蔵済み、ホストCPUからの指定で選択可能。 (排他的選択)
- RJ45 Ethernetコネクタ 2ポート、100Mbp/s(全二重)。スイッチを内蔵し、各種ネットワークトポロジーに対応
- SPI通信によるホストCPU通信
- 開発工数を短縮する各種ホストCPU用サンプルアプリを提供。
- EK-RA6M3/EK-RA6M4
- Synergy SK-S7G2
- RX66T
- RL78/G14 Fast Prototyping Board
- 簡易マスター機能を備えた「Management Tool」によるログ取得、構成管理
アプリケーション
アプリケーション
- 産業用ネットワーク スレーブ アプリケーション
- センサーおよびトランスミッタ
- ゲートウェイ
- オペレータ端子
- リモートI/O ソリューション
設計・開発
サンプルコード
サンプルコード
| タイトル | Type | Date | |
|---|---|---|---|
[Software=FSP|v3.6.0],[Software=RX Driver Package|v1.34],[Toolchains=GNU ARM Embedded|v10.3.1.20210824]
[Toolchains=CC-RX|v3.03.00;GNURX|v8.3.0.202102],[Toolchains=GNURL|v4.9.2.202201] ZIP398.29 MB Application: Industrial Compiler: GNU Function: Communication Interface, Application Example, Communication Interface, Evaluation Kit, Software Package, Protocol IDE: e2 studio |
サンプルコード |
||
Application: 産業 Compiler: CC-RX, GNU Function: Communication Interface IDE: e2 studio |
サンプルコード |
ボード＆キット
ボード＆キット
R-IN32M3モジュール搭載アダプタボード
ソリューションキットには、R-IN32M3モジュールを搭載したソリューションボードが含まれており、ArduinoまたはP-modによるホストCPUとの接続が可能となります。各種CPU評価ボードに対応したホストCPUサンプルソフトを利用することで、産業ネットワーク PROFINET、EtherNet/IPTM および EtherCAT®...
主要ドキュメント:
R-IN32M3モジュール搭載 CPUカード - R-IN32M3モジュール向けソリューションキット
R-IN32M3 モジュールとホストCPUの RX66Tを搭載した一体型評価ボードです。
PROFINET、EtherNet/IP、EtherCATやModbusTCPといった 産業イーサネットの評価やアプリケーション開発を即座に実施することができます。
ルネサス CPUカードに準拠しており 24V Motor Control...
主要ドキュメント:
