概要
説明

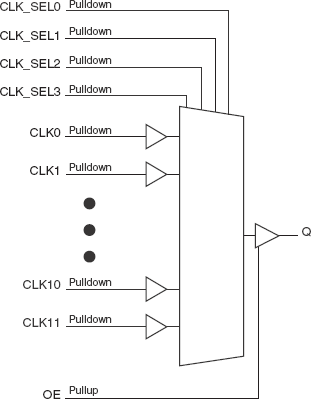

The 850S1201I is a low skew12:1 Single-ended Clock Multiplexer. The 850S1201I has 12 selectable single-ended clock inputs and 1 single-ended clock output. The device operates up to 250MHz and is packaged in a 20 TSSOP package.
特長
- 12:1 single-ended multiplexer
- Nominal output impedance: 20Ω (VDD = 3.3V)
- Maximum output frequency: 250MHz
- Propagation delay: 2.7ns (maximum)
- Full 3.3V or 2.5V supply modes
- -40°C to 85°C ambient operating temperature
- Available in lead-free (RoHS 6) packages
ドキュメント
|
|
日付 | |
|---|---|---|
| PDF 555 KB | データシート | |
| PDF 187 KB | アプリケーションノート | |
| PDF 91 KB | アプリケーションノート | |
| PDF 802 KB | EOL通知 | |
| PDF 1.22 MB | EOL通知 | |
| PDF 1.15 MB | EOL通知 | |
| PDF 1.99 MB | アプリケーションノート | |
| PDF 217 KB | 概要 | |
| PDF 322 KB | アプリケーションノート | |
| PDF 611 KB | 製品変更通知 | |
| PDF 611 KB | 製品変更通知 | |
| PDF 596 KB | 製品変更通知 | |
| PDF 544 KB | 製品変更通知 | |
| PDF 95 KB | 製品変更通知 | |
| PDF 50 KB | 製品変更通知 | |
| PDF 170 KB | アプリケーションノート | |
| PDF 495 KB | アプリケーションノート | |
| PDF 442 KB | アプリケーションノート | |
| PDF 153 KB | アプリケーションノート | |
| PDF 565 KB | アプリケーションノート | |
| PDF 361 KB | 製品変更通知 | |
21 items
|
||
設計・開発
ソフトウェア／ツール
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
Processing table
| TSSOP | 20 | I | Yes | Tube | サンプルを入手, | |
| TSSOP | 20 | I | Yes | Reel |
