概要
説明

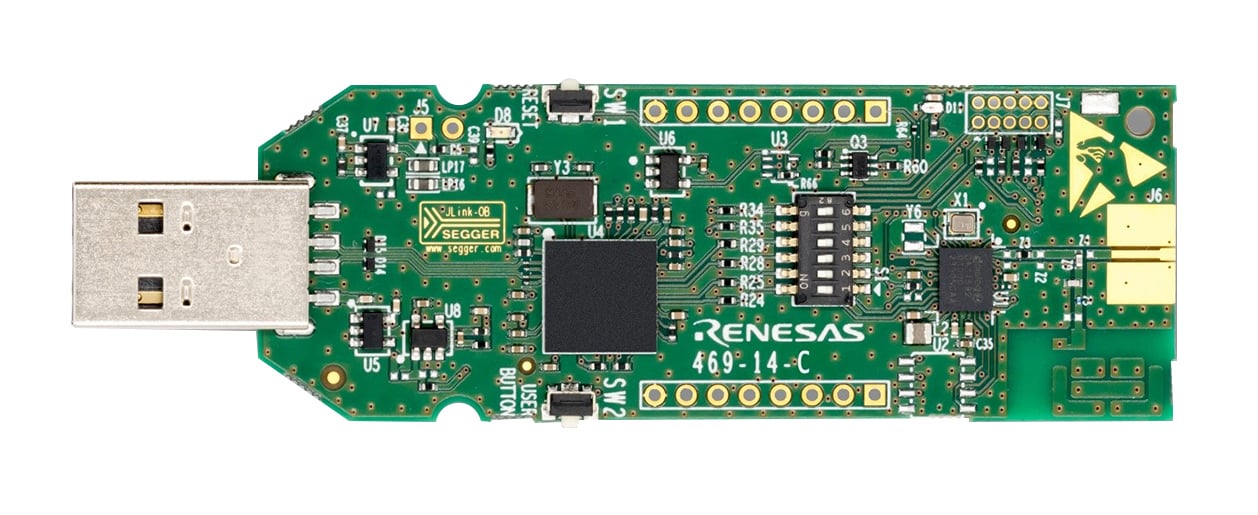

DA14592-016FDEVKT-Uは、主にソフトウェアアプリケーション開発を目的とした、 DA14592 SmartBond™ SoC用の低コストなUSBタイプのBLE開発キットです。
DA14592は256kBの組み込みFLASHを内蔵したマルチコアBluetooth® 5.2 SoCです。 超低電力で動作しながら、世界最高クラスのRF性能を提供します。 DA14592はFCQFN パッケージと WLCSP パッケージのラインナップを展開しています。
このキットは低コスト開発ボードでありながら基本機能を1つのPCBに実装しています。 この費用対効果の高いUSBキットはユーザに以下の機能を提供します
- ソフトウェア開発
- DA14592 SDKを使用したJTAGまたはUARTによるプログラミング
- MikroBUS™モジュール接続
特長
- 高集積なDA14592 BluetoothスマートSoC
- シングルボードUSB開発キット(クイックスタートガイド付き)
- 追加のケーブルなしでPCのUSBに直接接続
- プリロードされたファームウェア
- 2.4GHzプリントアンテナとSMAコネクタ用スロット
- USBでJTAGとUARTをSEGGERを介して接続
- 1 MikroBUSヘッダー
- リセットプッシュボタン
- 汎用LEDとボタン
- 低コスト
アプリケーション
ドキュメント
|
|
|
---|---|---|
分類 | タイトル | 日時 |
マニュアル-開発ツール | PDF 2.08 MB | |
マニュアル-開発ツール | ||
回路図 | ZIP 664 KB | |
回路図 | PDF 1.04 MB | |
4件
|
設計・開発
ソフトウェア/ツール
ソフトウェア/ツール
Software title
|
Software type
|
会社名
|
---|---|---|
Renesas Bluetooth® Low Energy Mobile Application Suite Renesas’ comprehensive collection of Bluetooth® Low Energy mobile applications: SmartBond, SmartConfig, SmartConsole, SmartTags, and SUOTA
|
Software Package | ルネサス |
統合開発環境 e² studio Eclipseベース ルネサス統合開発環境
[Support MCU/MPU: RA, RE, RX, RL78, RH850, Renesas Synergy, RZ]
|
IDE and Coding Tool | ルネサス |
SmartBond™ Flash Programmer The Renesas SmartBond™ Flash Programmer tool lets the user program a flash device for the DA1453x, DA1458x, DA1469x, and DA14592 SoCs.
|
Software Package | ルネサス |
SmartBond™ Development Tools SmartSnippets™ Studio is a royalty-free software development platform for SmartBond™ devices.
|
Software Package | ルネサス |
Serial Port Service (SPS) The Serial Port Service (SPS) emulates serial cable communication.
|
Emulator | ルネサス |
5件
|
サンプルコード
関連ボード&キット
SmartBond DA14592 Bluetooth Low Energy 5.2 SoC開発キット・プロ
DA14592-016FDEVKT-P Bluetooth® Low Energy Development Kit Proには、マザーボード、ドーターボード、ケーブルが含まれています。 このキットは、ソフトウェアアプリケーションの開発と電力測定に特化して設計されています。
DA14592は、256kBの組み込みフラッシュを搭載したデュアルコアBluetooth 5.2 SoCで、超低電力で動作し、世界クラスのRF性能を提供します。 DA14592は、FCQFNとWLCSPの両方のパッケージ製品があります。
SmartBond DA14592 Bluetooth Low Energy 5.2ドーターボード
DA14592-016FDB-Pドーターボードは、DA14592-016FDEVKT-P開発キット専用に設計されており、マザーボードに簡単に取り付けることができます。 ドーターボードには、FCQFNパッケージのDA14592 Bluetooth® System on a Chip(SoC)が搭載されており、シームレスな統合が可能です。
SmartBond DA14592 Bluetooth Low Energy 5.2ドーターボード
DA14592-01O9DB-Pドーターボードは、DA14592-016FDEVKT-P開発キット専用に設計されており、マザーボードに簡単に取り付けることができます。 ドーターボードには、WLCSPパッケージのDA14592 Bluetooth® System on a Chip(SoC)が搭載されており、シームレスな統合が可能です。
