概要
説明

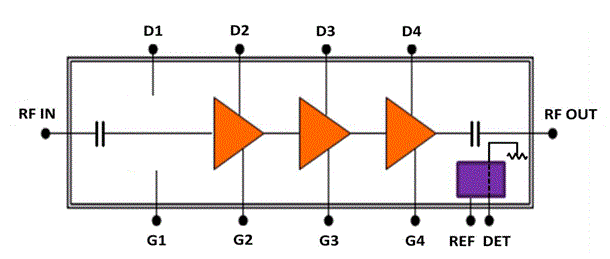

The EXP7603 is a GaAs MMIC power amplifier designed for 50-Ohm systems, and specified for operation in the 71 to 76 GHz range of E-Band. The EXP7603 enables delivery of 26dBm RF output power when driven to 3 dB of gain compression, and maintains good linearity well below the onset of gain compression. Typical small-signal gain is 17dB with flatness of ±0.75dB over a 1.25GHz window. DC power consumption is as low as 2W. The EXP7603 also provides a built-in E-Band power detector and internally de-couples DC from RF input and output ports to simplify system-level design.
特長
- 71 to 76 GHz frequency range
- 17dB nominal gain
- 32.5dBm nominal IP3
- 23.5dBm nominal P-1dB
- 26dBm nominal P-3dB
- 4V, 513mA nominal quiescent drain bias
- 4.17mm x 1.87mm die size
製品比較
アプリケーション
設計・開発
モデル
ECADモデル
SamacSysの回路図シンボル、PCBフットプリント、および3D CADモデルは、製品オプションテーブルのCADモデルリンクをクリックすることで参照できます。シンボルまたはモデルが対応していない場合は、SamacSysに直接リクエスト可能です。
