RA2L1 MCUグループ評価キット
EK-RA2L1 評価キットを使用すると、RA2L1 MCU グループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP)と様々なIDEを使用して、組込みシステム向けアプリケーションを開発することができます。EK-RA2L1ボードの豊富な機能と...
概要
説明
RA2L1搭載静電容量タッチ評価システム、ルネサスが提供するタッチキー・ソリューションを容易に評価することができるキットです。
キットに含まれるボードやソフトウェアを用いて、キット購入後すぐに評価を始めることができます。以下のような目的に最適です。

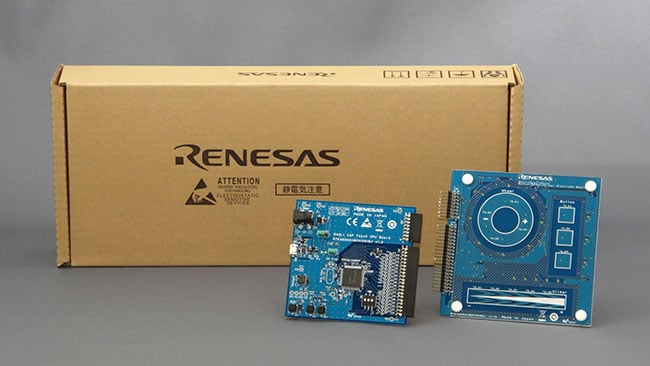

製品構成
- RA2L1搭載CPUボード
- タッチアプリケーションボード
- 自己容量方式評価ボード 静電タッチキーの基本となるスイッチ、スライダ、ホイールを搭載
関連情報
- 統合開発環境 e2 studio
- 静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch
- クイックスタートガイド
- 取扱説明書
- 回路図、パターン図
特長
- 各種タッチキー（ボタン、スライダー、ホイール）機能の評価に
- お客様製品の簡易試作用に
- お客様がボードやソフトウェアを設計される際のリファレンスとして。
- QE for Capacitive Touchを使用することで簡単に感度調整ができます
- GUIで初心者でもタッチインタフェースの開発を簡単に
- 直感インターフェースで簡単操作
- 自動調整済みのソースコードを出力
アプリケーション
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。
注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
|
Software Package | ルネサス |
| 静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch マイコンの静電容量式タッチ機能を使用した組み込みシステム開発において、タッチインタフェースの初期設定や感度のチューニングを簡単に行え、開発期間の短縮が実現できます。 [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU:RA,RL78, RX, Renesas Synergy™]
|
Solution Toolkit | ルネサス |
2件
|
||
サンプルコード
サンプルコード
フィルター
|
||
|---|---|---|
| 分類 | タイトル | 日時 日時 |
| サンプルコード |
[Software=RX Driver Package|V2.20;RA Flexible Software Package|v5.3.0],[Toolchains=CC-RL|V1.13.00;CC-RX|V3.06.00;GNU Arm Embedded|13.2.1.arm-13-7]
ZIP
16.10 MB
English
アプリケーション:
民生機器全般
Compiler:
CC-RL, CC-RX, GNU ARM Embedded
Function:
Application Example, HMI
IDE:
e2 studio
|
|
| サンプルコード |
[Software=RA Flexible Software Package|v4.6.0],[Toolchains=GNU Arm Embedded|10.3-2021.10]
ZIP
2.56 MB
English
アプリケーション:
民生機器全般
Compiler:
GNU Arm Embedded
Function:
Evaluation Kit, HMI
IDE:
e2 studio
|
|
