概要

Description

MINICUBE2は、V850ファミリおよび78Kファミリマイコンに対応したオンチップデバッギングエミュレータです。基本的なデバッグ機能を有した超低価格で非常にコンパクトな開発ツールで、フラッシュプログラマとしても使用可能です。 マイコンとの通信はシリアル接続方式に対応しており、JTAG接続方式には対応していません。接続方式については、ご使用になるマイコンのドキュメントを参照してください。

特長

  • 小サイズだから省スペース
    48mm×48mm×13.9mmという業界最小クラスのサイズを実現。
  • 低価格だから経済的
    低価格のため、開発や量産設備への投資を低く抑えることが可能。

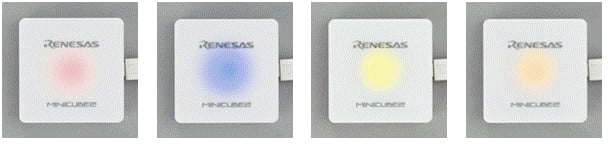

  • 7色で動作状態をお知らせ
    対象マイコンや動作状態によって中央LEDの色が変わります。ダウンロード中やフラッシュ書き込み中は点滅もします。さらに待機状態ではイルミネーション風に点灯します。
  • 自己診断機能
    自己診断機能を搭載しており、トラブル箇所を簡単に特定できます。

ターゲットデバイス

ダウンロード
